Серия MTX
MTX Series
MTX3 Матричный процессор
26 x 8 матричный микшер/цифровой процессор
- 8 входных каналов mic/line и 8 выходных аналоговых каналов
- 16 каналов приёма и передачи цифровых данных по YDIF
- Слот для карты SD для произведения музыки
MTX5-D Матричный процессор
34 х 16 матричный микшер/цифровой процессор
- 8 входных каналов mic/line и 8 выходных аналоговых каналов
- 16 каналов приёма и передачи цифровых данных по YDIF
- 16 каналов приёма и передачи цифровых данных по Dante
- 1 слот для карты MY
- Слот для карты SD для произведения музыки
Input Expander/Output Expander
Digital Control Panel - DCP Series
DCP1V4S Цифровая панель управления
Настенная панель управления для устройств DME7, серий MTX/MRX и MA/PA с 1 регулятором громкости и 4 переключателями. Простое подключение по CAT5 с разъемом RS485 + питание. К 1 устройству DME7 или серии MTX/MRX можно подключить до 8 цифровых панелей управления. 1 устройство DCP1V4S можно подключить к 1 устройству MA2030a/MA2030. К 1 устройству MA2120 или PA2120 можно подключить до 2 цифровых панелей управления.
DCP4S Цифровая панель управления
Настенная панель управления для устройств DME7, серий MTX/MRX и MA/PA с 4 переключателями. Простое подключение по CAT5 с разъемом RS485 + питание. К 1 устройству DME7 или серии MTX/MRX можно подключить до 8 цифровых панелей управления. К 1 устройству MA2120 или PA2120 можно подключить до 2 цифровых панелей управления.
DCP4V4S Цифровая панель управления
Настенная панель управления для устройств DME7, серий MTX/MRX и MA/PA с 1 регулятором громкости и 4 переключателями. Простое подключение по CAT5 с разъемом RS485 + питание. К 1 устройству DME7 или серии MTX/MRX можно подключить до 8 цифровых панелей управления. К 1 устройству MA2120 или PA2120 можно подключить до 2 цифровых панелей управления.
Digital Controller Hub
DCH8 Цифровой контроллер-концентратор
Распределяет сигнальный кабель управления от главных устройств, таких как Yamaha DME7 и серии MTX/MRX, на несколько (до 8 кабелей).
Станция оповещения
PGM1 Микрофон станции оповещения
PGM1 — это микрофон станции оповещения, который можно использовать с MTX5-D или MRX7-D.
- Поддержка сети Dante
- 8 кнопок можно назначить любым функциям *Устройства, принимающие выходные сигналы, и источники входных сигналов выбираются с помощью MTX-MRX Editor
- В каждой системе можно соединить до 4 устройств
- Питание по Ethernet
- Габариты: 132(Ш) x 56(В) x 154(Г) мм (без микрофона)
- Вес: 1,2 кг (с микрофоном), 1,0 кг (без микрофона)

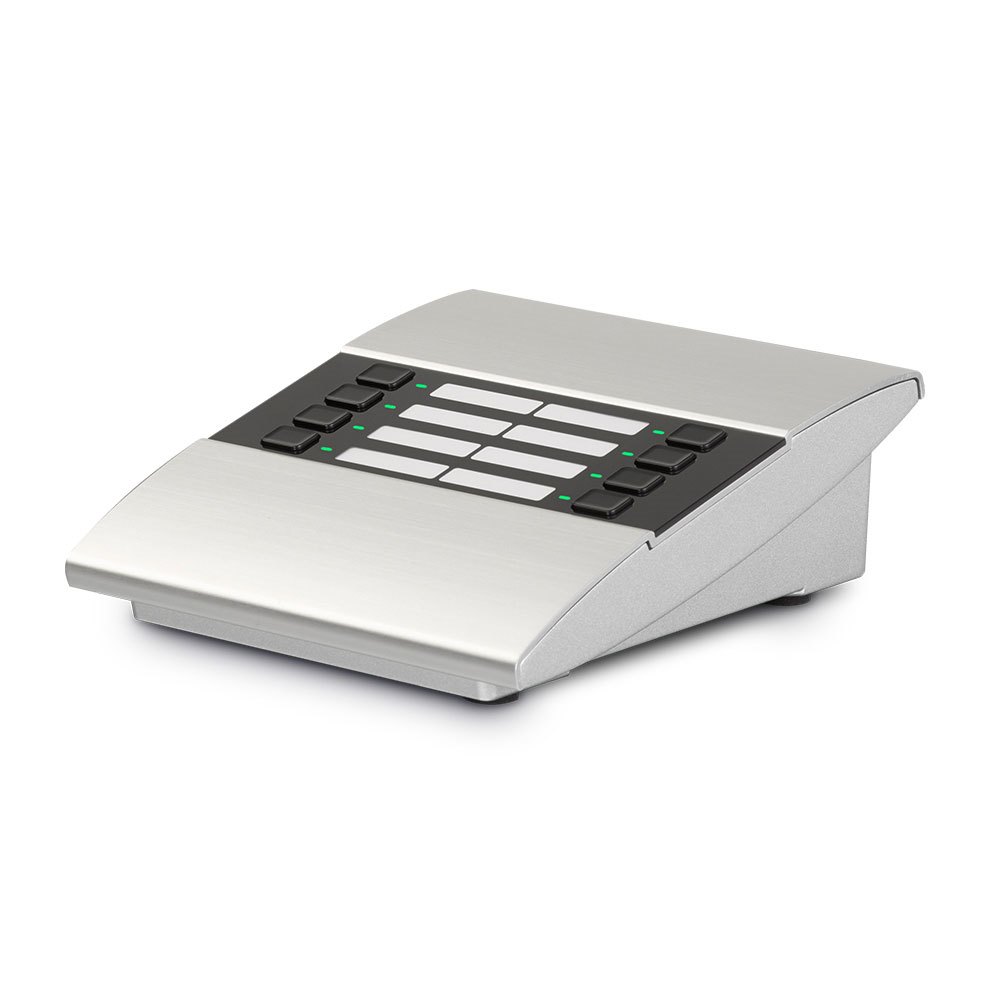

PGX1 Модуль расширения станции оповещения
PGX1 — это модуль расширения станции оповещения, который можно использовать с PGM1.
- Расширение функции PGM1
- 8 кнопок можно назначить любым функциям *Устройства, принимающие выходные сигналы, и источники входных сигналов выбираются с помощью MTX-MRX Editor
- К каждому устройству PGM1 можно подключить до 2 устройств
- Габариты: 132(Ш) x 56(В) x 154(Г) мм
- Вес: 0,9 кг (без соединяющего кронштейна)
Настенный контроллер
MCP1
Настенный контроллер
- 6 кнопок можно назначить любым функциям * Функции устройств (компонентов) серии MTX/MRX выбираются с помощью MTX-MRX Editor
- Поддержка отображения на ряде языков
- Четыре уровня пользователей для управления доступом
- В каждой системе можно соединить до 16 устройств
- Питание по Ethernet
- Адаптер CAN-шины в комплекте
- Габариты: 149(Ш) x 125(В) x 18(Г) мм
- Вес: 0,5 кг
Сетевой коммутатор L2
SWR2311P-10G Сетевой коммутатор L2
Можно легко настроить рекомендуемые параметры для стабильной работы сети Dante (такие как обеспечение качества обслуживания (QoS), EEE и отслеживание сетевого трафика IGMP).
- Порты LAN, оснащенные функцией питания через Ethernet (PoE): 8(1–8)
- Совмещенные порты LAN/SFP: 2(9, 10) (порт LAN и слот SFP можно использовать только по очереди)
- Питание PoE совместимо со стандартом IEEE 802.3at и может подавать до 30 Вт питания на все порты с поддержкой PoE
- Встроенный сервер RADIUS для настройки дополнительных параметров безопасности
