Серия R (АЦП/ЦАП): 2-е поколение

Модельный ряд

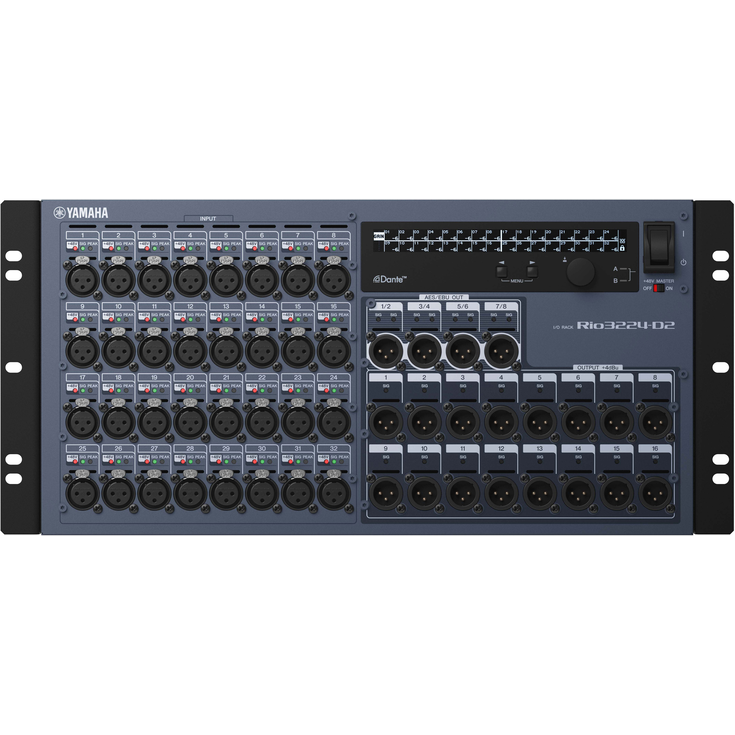

Rio3224-D2Рэковое устройство ввода/вывода

Это рэковое устройство ввода/вывода с высокой пропускной способностью и производительностью совместимо с консолями Yamaha серий CL и QL, а также устройствами серии RIVAGE PM. Оно оснащено 32 аналоговыми входами, 16 аналоговыми выходами и восемью цифровыми выходами AES/EBU. Rio3224-D2 подключается напрямую к цифровым аудиосетям Dante, что расширяет возможности конфигурации системы. Два встроенных блока питания обеспечивают высокую надежность, а с помощью графического дисплея можно легко определить состояние устройства и произвести необходимые настройки.

32 аналоговых входа и 16 выходов, а также 8 цифровых выходов.
Поддержка резервированных соединений с Primary и Secondary линиями. Также поддерживаются последовательные подключения.
Дисплей с детальной информацией, локальным управлением усиления и другими параметрами.
Для повышения надежности оснащается двумя блоками питания.
Потребляемая мощность: 120 Вт
Габариты (ШxВxГ): 480 x 220 x 368 мм (18,9 x 8,7 x 14,5 дюйма)
Масса без упаковки: 13,5 кг (29,8 фунта)

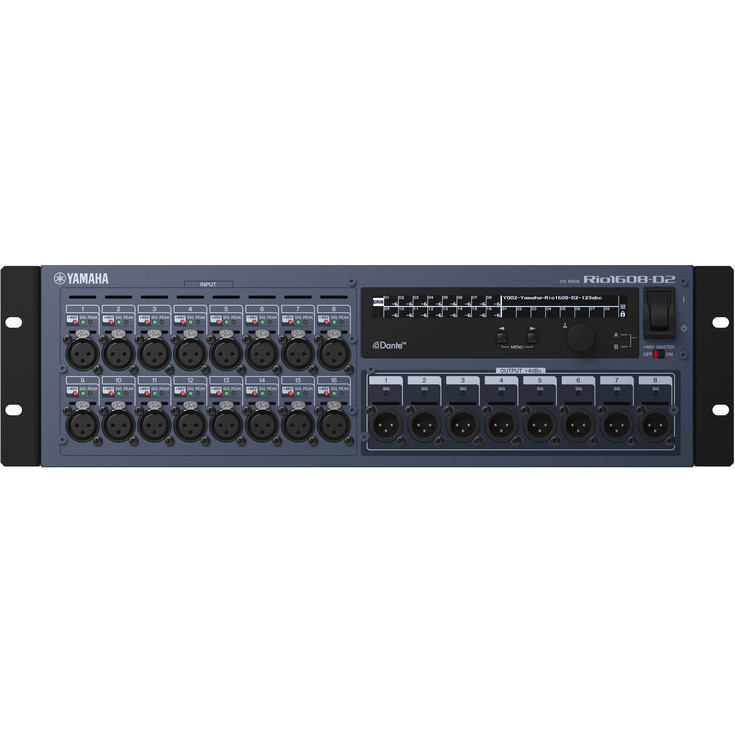

Rio1608-D2Рэковое устройство ввода/вывода

Это высокопроизводительное рэковое устройство ввода/вывода оснащено 16 аналоговыми входами и 8 аналоговыми выходами и совместимо с консолями Yamaha серий CL и QL, а также устройствами серии RIVAGE PM. Rio1608-D2 подключается напрямую к цифровым аудиосетям Dante, что расширяет возможности конфигурации системы. Два встроенные блока питания обеспечивают высокую надежность, а с помощью графического дисплея можно легко определить состояние устройства и произвести необходимые настройки.

16 аналоговых входов и 8 выходов.
Поддержка резервированных соединений с Primary и Secondary линиями. Также поддерживаются последовательные подключения.
Дисплей с детальной информацией, локальным управлением усиления и другими параметрами.
Для повышения надежности оснащается двумя блоками питания.
Потребляемая мощность: 72 Вт
Габариты (ШxВxГ): 480 x 132 x 368 мм (18,9 x 5,2 x 14,5 дюйма)
Масса без упаковки: 9,6 кг (21,2 фунта)

Характеристики

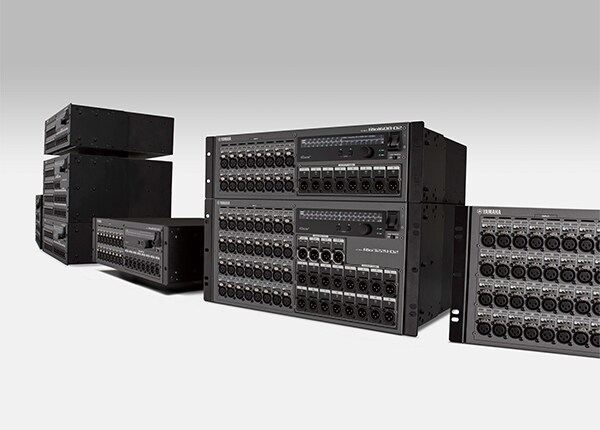

Рэковые устройства ввода/вывода с усовершенствованным качеством звука, надежностью и дисплеями

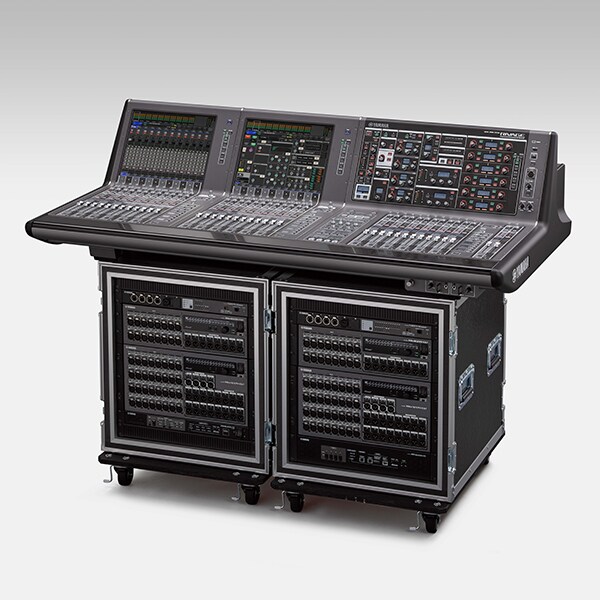

Yamaha Rio3224-D2 и Rio1608-D2 – это высокопроизводительные рэковые устройства ввода/вывода со встроенными функциями сетевого аудиопротокола Dante. Они разработаны и изготовлены с целью обеспечения чрезвычайной прозрачности звука в соответствии с философией «естественного звука» Yamaha, играют важнейшую роль в поддержке рабочих характеристик соответствующей консоли, предоставляют свободу выбора при размещении и комбинировании нескольких устройств, а также поддерживают режим резервирования для высокой надежности. Rio3224-D2 и Rio1608-D2 – это не только стандартные компоненты цифровой микшерной системы RIVAGE PM7. Они также полностью совместимы с цифровыми микшерными консолями серий CL и QL и обеспечивают превосходное качество звука и эффективность работы, позволяющие максимально использовать потенциал сети Dante.

Обучающее видео

Yamaha RIVAGE/CL/QL: каким образом новые рэковые устройства Rio-D2 могут улучшить вашу систему!

Кевин Киммел (Kevin Kimmel), менеджер по выпуску микшеров Yamaha Corporation of America, представляет два новых рэковых устройства ввода/вывода с поддержкой Dante: Rio3224-D2 и Rio1608-D2. Эти рэковые устройства ввода/вывода можно использовать вместе с цифровой микшерной системой RIVAGE PM7, а также текущими цифровыми микшерными консолями серий CL и QL.

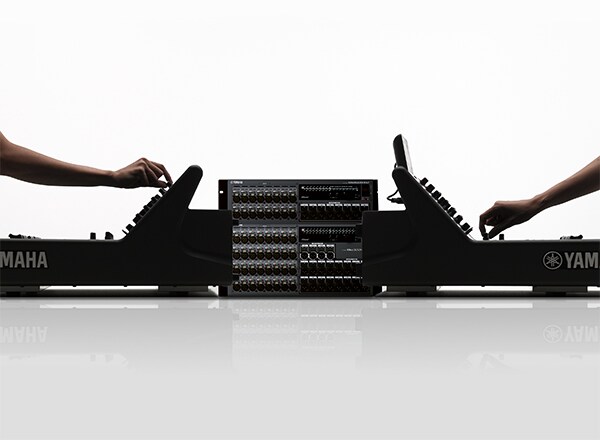

Качество звука RIVAGE PM – ключ к свободе творчества

В модулях ввода-вывода Rio3224-D2 и Rio1608-D2 реализован скрупулезный подход Yamaha к усилению живого звука, позволяющий кристально чисто записывать его в первозданном виде, а затем легко обрабатывать в соответствии с задачами любой сложности. Аналоговые цепи модулей ввода-вывода Rio3224-D и Rio1608-D первого поколения были переработаны с целью обеспечения звука, который представляет собой еще одну ступень в развитии фирменной концепции Natural Sound, а также качества, поистине достойного статуса систем серии RIVAGE PM.

Сетевой протокол Dante для гибкой настройки системы

Сетевой протокол Dante от Audinate обеспечивает исключительную гибкость при настройке системы. Благодаря Dante вы получаете свободу использования различных устройств практически в любой комбинации и их размещения в наиболее удобном для конкретной задачи месте. Протокол Dante предусматривает резервную “Redundancy” схему, которая обеспечивает работу системы, даже когда возникает проблема. Для удобства и гибкости подключения устройств к сети предусмотрено программное приложение Dante Controller.

Помимо поддержки стандарта AES67 для потоковой передачи аудиоданных по сети (AoIP), Dante предлагает другие полезные функции, такие как Dante Device Lock для блокировки устройств и Dante Domain Manager для опознавания пользователей и обеспечения безопасности на основе распределения ролевых функций*.

* Дополнительную информацию о Dante Domain Manager вы найдете на веб-сайте Audinate.

Два резервных источника питания и усовершенствованная бесшумная вентиляция.

Сбой питания - это серьезная проблема для работы любых устройств ввода-вывода. Блоки модулей Rio3224-D2 и Rio1608-D2 включают по два источника питания, чтобы снизить риск потери мощности в случае отказа одного из них во время шоу. Если возникает проблема с одним, работа будет продолжена, пока активен второй источник питания. Внутренняя схема вентиляции также усовершенствована - понижен рабочий шум вентилятора.

Символьная индикация и улучшенное управление

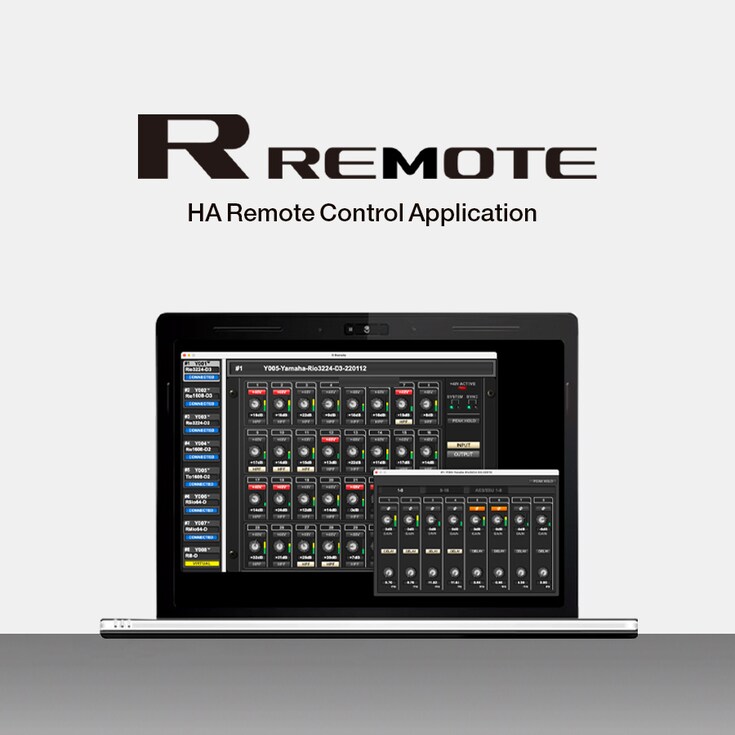

Еще одним усовершенствованием Rio3224-D2 и Rio1608-D2 стало появление символьного дисплея вместо обычных светодиодных индикаторов, что значительно упрощает считывание настроек и показаний, в том числе потребления энергии, усиления, фильтров пропускания ВЧ, фантомного питания. Можно также изменить настройки усиления, фильтров и фантомного питания непосредственно с помощью интерфейса модуля ввода/вывода, и даже заблокировать их в случае необходимости. Приложение R Remote позволяет осуществлять дистанционное управление модулями.

Компенсация изменений аналогового усиления

Когда к одному модулю ввода-вывода подключены несколько консолей, и операторы этих консолей изменяют значения аналогового усиления, результаты могут оказаться непредсказуемыми и зачастую нежелательными. В Rio3224-D2 и Rio1608-D2 реализована функция Gain Compensation, которая автоматически регулирует усиление цифрового сигнала, чтобы компенсировать изменения, произведенные с аналоговым – при этом уровень сигнала, поступающего в сеть, будет оставаться неизменным.

Системы

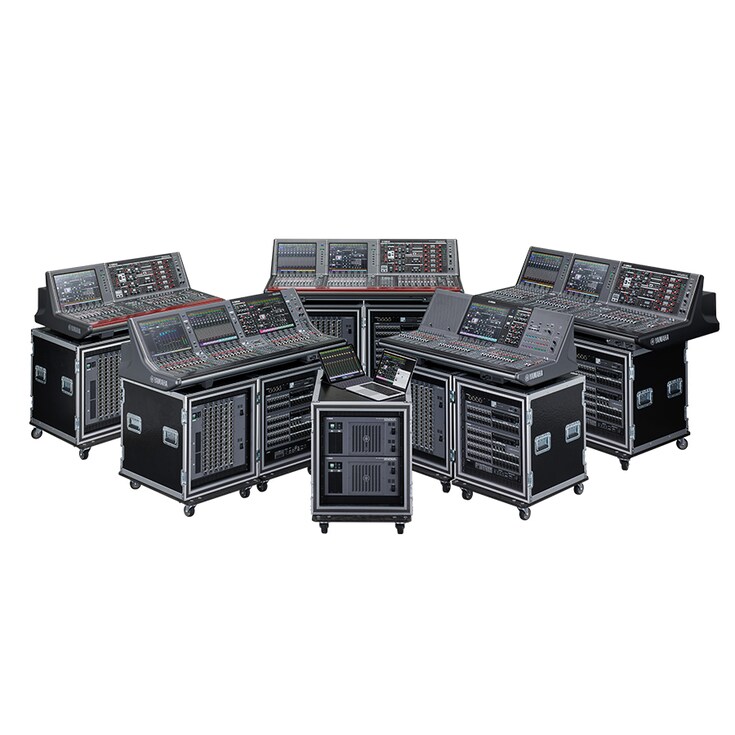

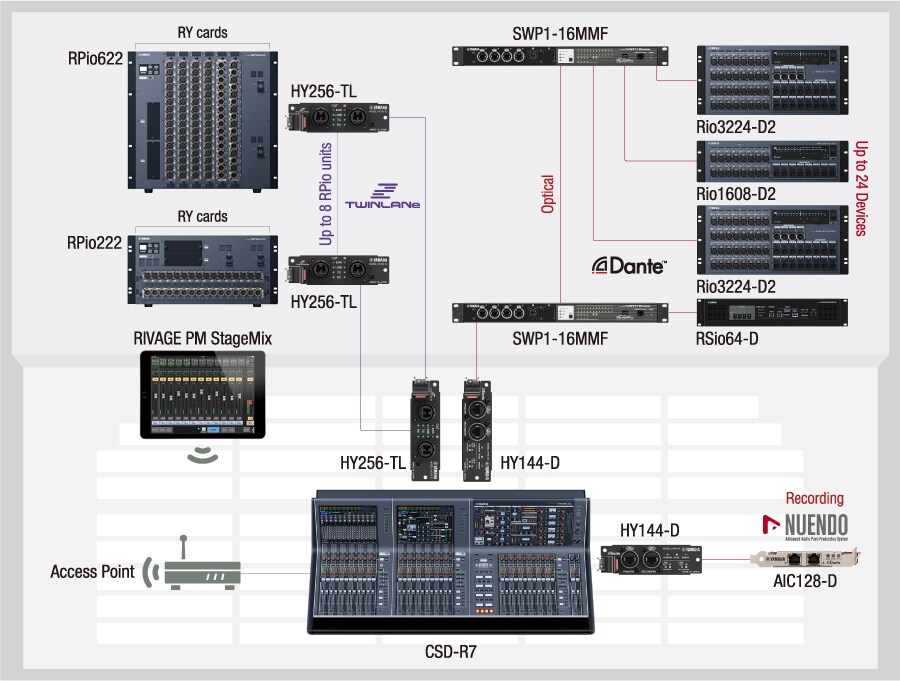

Система RIVAGE PM: 96 кГц, поддержка Dante и TWINLANe

Системах RIVAGE PM позволяет комбинировать модули Rio3224-D2 / Rio1608-D2, подключенные через сеть Dante, и RPio622 / RPio222, подключенные через TWINLANe. К сети Dante возможно подключение до 24 совместимых устройств, включая Rio3224-D2 / Rio1608-D2, а к TWINLANe – до восьми модулей RPio622 / RPio222. Вся система способна работать с частотой дискретизации 96 кГц.

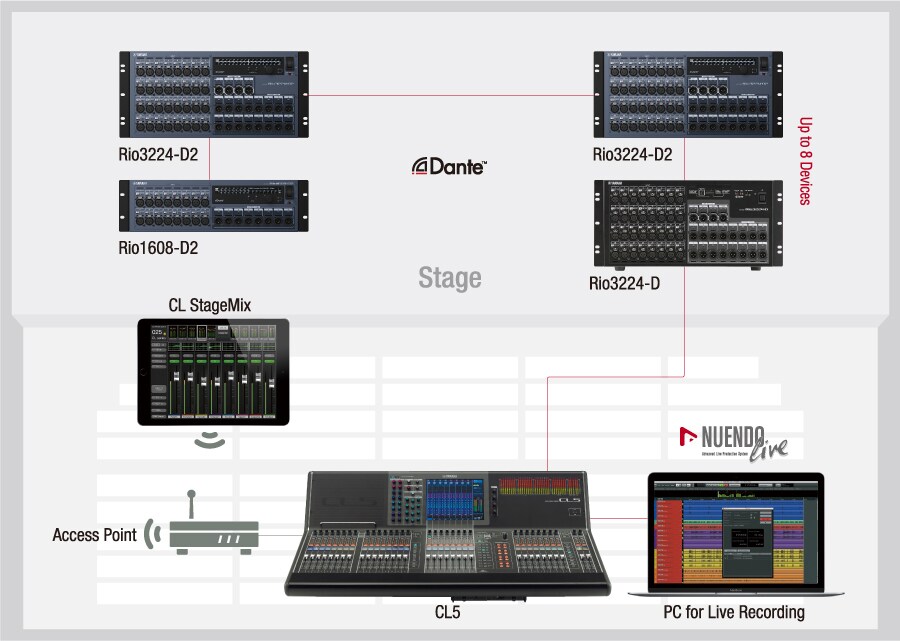

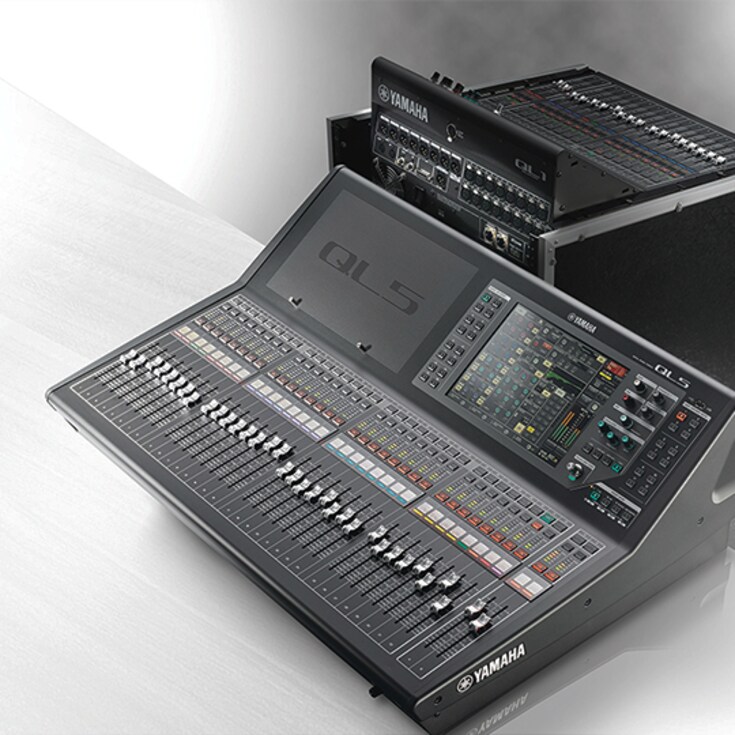

Система CL/QL: обратная совместимость, гибкость работы в сети Dante

Модули ввода-вывода Rio3224-D2 и Rio1608-D2 второго поколения могут использоваться в одной сети вместе с устройствами Rio3224-D и Rio1608-D первого поколения. Помимо дистанционного управления с цифровых микшерных пультов CL или QL, модули Rio3224-D2 и Rio1608-D2 позволяют контролировать различные параметры через интерфейс модуля. Это позволяет устранить неожиданные проблемы непосредственно на сцене, не прерывая рабочий процесс FOH.
