Yamaha и система AFCс акустикой NEXO стала залогом успеха отмеченной наградами аудиосистемы в Катарском университете

Современные технологии звука, освещения и управления обеспечивают гибкость при оснащении многоцелевых помещений, о которой раньше можно было только мечтать. Недавний пример — главный зал комплекса для культурно-спортивных мероприятий Катарского университета (QUSEC). Благодаря усердной работе, эффективному сотрудничеству и передовым аудиотехнологиям Yamaha и NEXO, компания по интеграции и установке аудиовизуальных систем Techno Q заслуженно получила награду за лучшее многофункциональное пространство на AVIXA AV Experience Awards 2020.

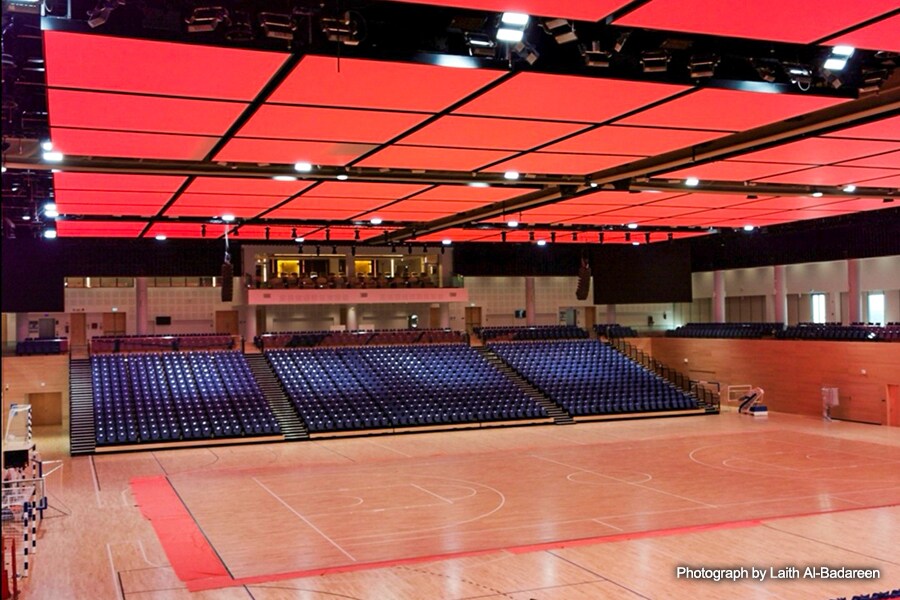

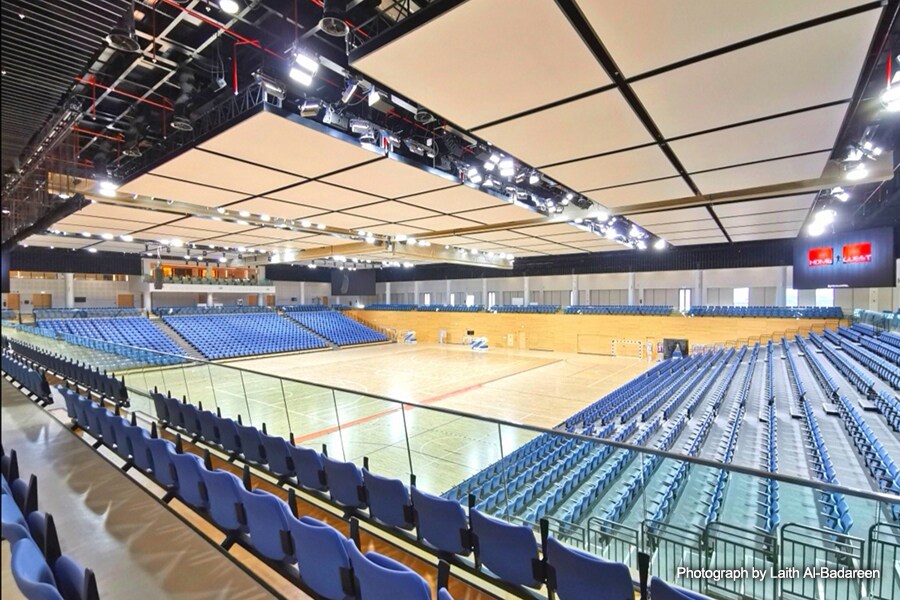

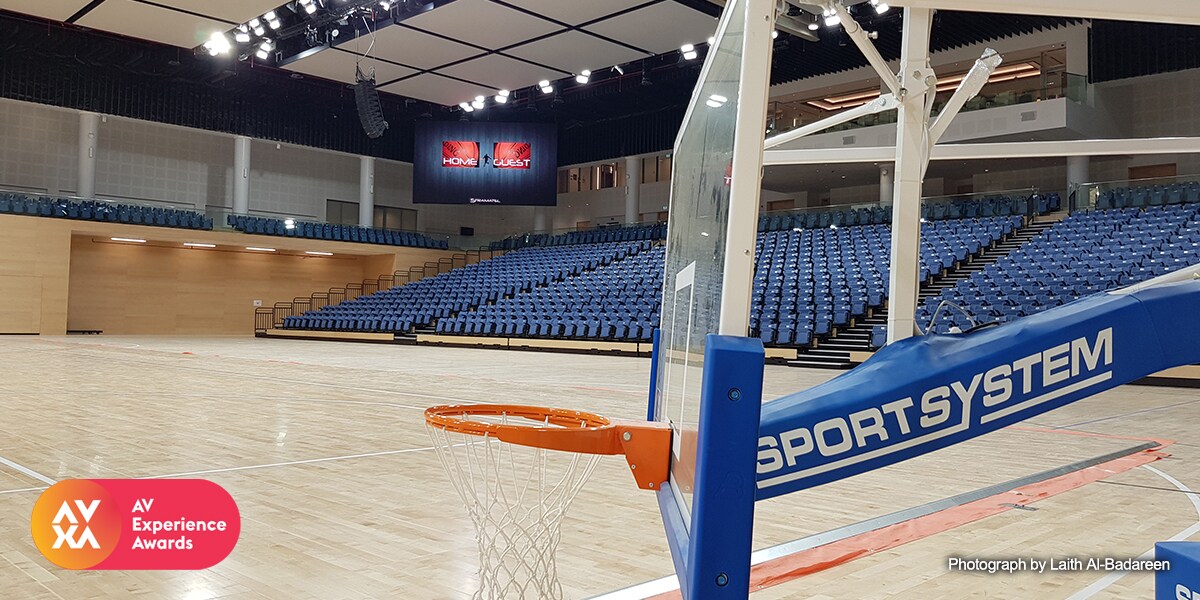

Главный зал QUSEC предназначен не только для занятий такими видами спорта, как баскетбол и теннис, но и для проведения выставок, банкетов, конференций, презентаций и многих других мероприятий. В проект вошла масштабная многофункциональная система акустической обработки Yamaha AFC и громкоговорители NEXO.

Одной из самых значительных связанных с акустикой задач, которую нужно было решить Моханаду Ис-Хаку, старшему менеджеру проектов компании Techno Q, было то, что за счёт регулируемого по высоте потолка объём пространства может меняться от 22 400 до 35 900 куб. м. «Сначала у нас были только планы общего вида и художественная визуализация здания, поэтому первоочередной задачей было тщательное изучение каждого элемента проекта — его структуры, отделки, акустических материалов и т. д. — для чего потребовалось несколько этапов подробных обсуждений с всеми сторонами. Это позволило разработать дизайн системы в соответствии с пожеланиями заказчика», — рассказывает он.

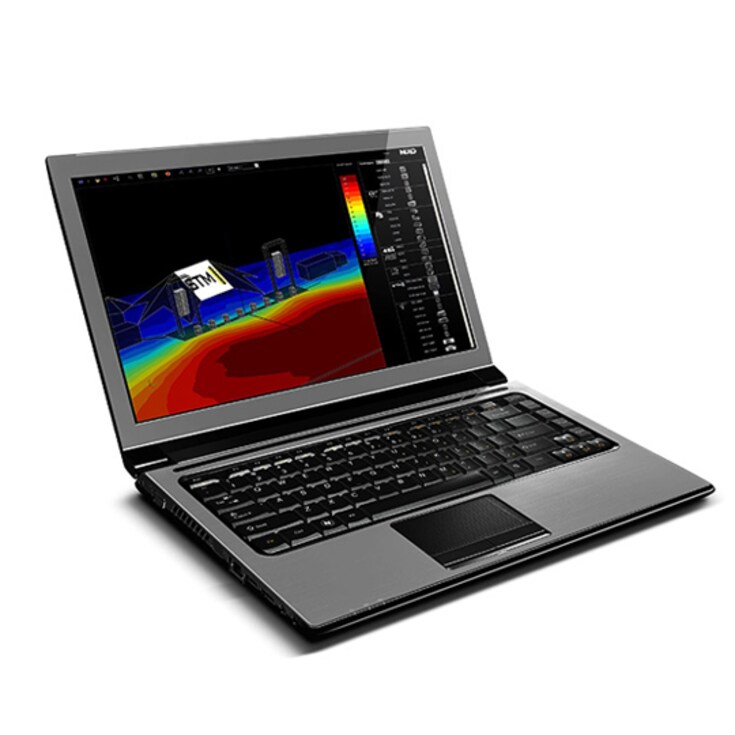

«Перемещать более 70 тонн потолочных панелей, включая сложную систему освещения, акустические материалы и систему AFC, обеспечив при этом качественный звук при любом уровне потолка, - эта задача оказалась сложнее, чем мы могли себе представить. Нам пришлось провести множество акустических исследований, работ по звуковому моделированию и симуляции, чтобы убедиться, что мы достигнем того, к чему стремимся. К тому же, у нас было всего девять месяцев, чтобы всё это спроектировать и установить. У нас не было выбора, кроме как работать с компаниями, славящимися высоким качеством предоставляемых услуг, стремиться к цели и верить, что у нас всё получится!»

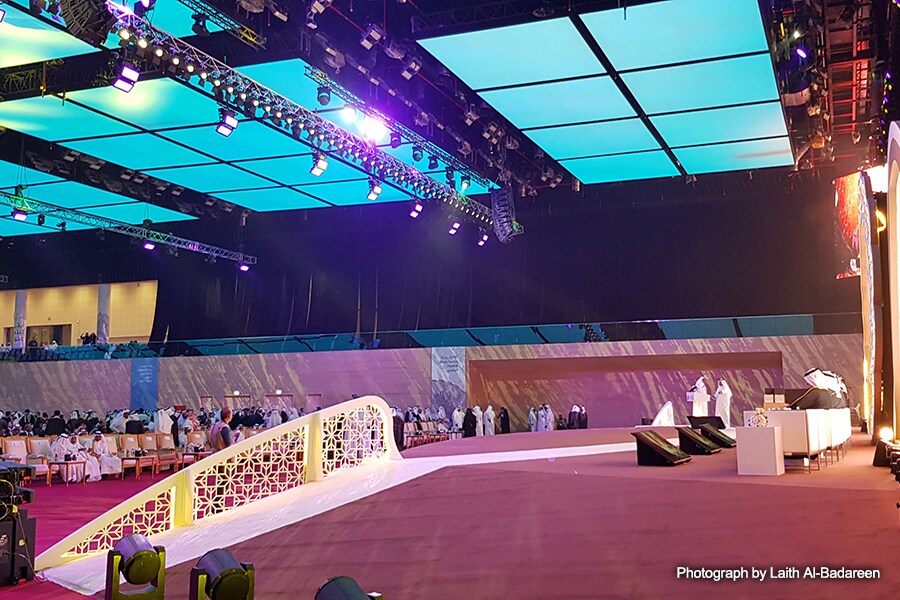

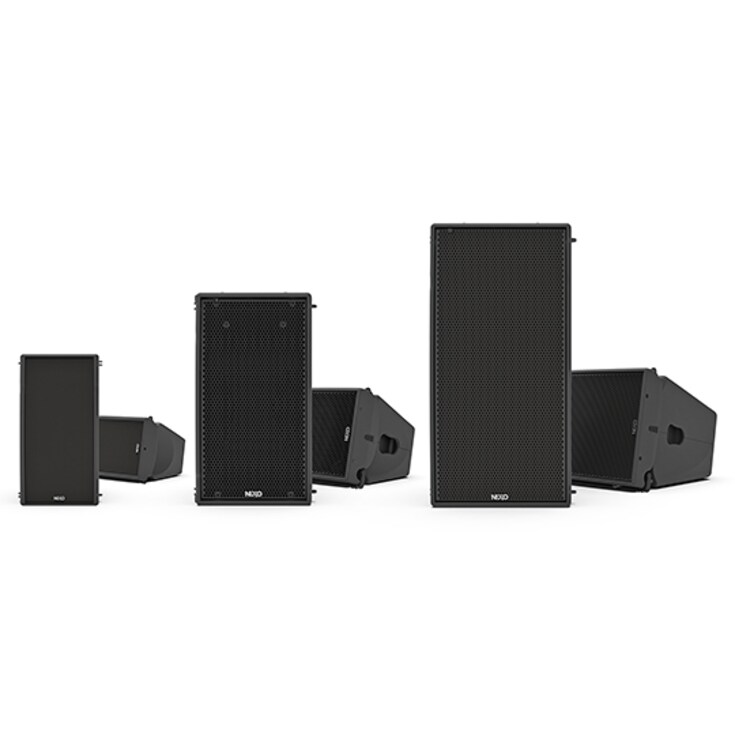

Благодаря тесному сотрудничеству с инженерами Yamaha и NEXO была разработана удивительно гибкая аудиосистема, поддерживающая работу в нескольких различных режимах и при разной высоте потолка. Например, в режимах «Церемония» и «Конференция» высота потолка составляет 10 метров. В качестве FOH в них используется профессиональная аудиосистема с подвешенными массивами NEXO, которые можно поднимать или опускать для наилучшего качества звука при различных планах рассадки.

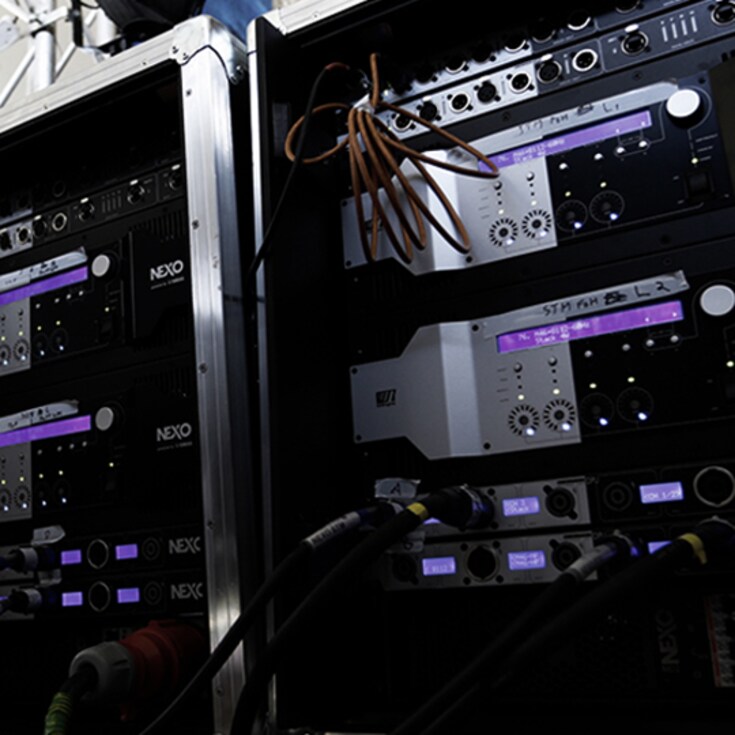

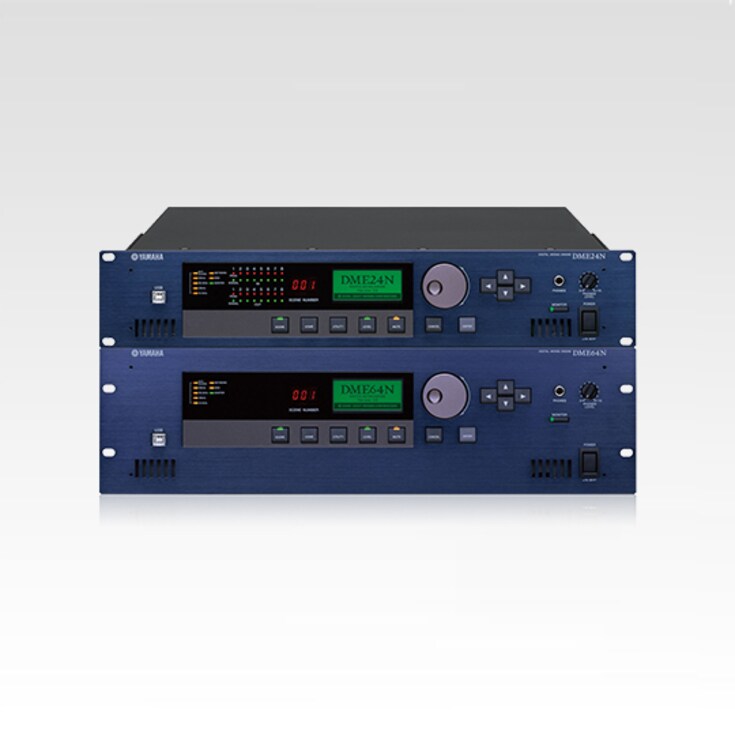

В систему AFC входят девять систем раннего отражения и две системы реверберации, включающие 136 модулей NEXO для основной зоны и дополнительного сустейна и реверберации. Ко входам системы AFC подключены 24 кардиоидных и восемь суперкардиоидных микрофонов, а система контроля и управления основана на шести процессорах AFC и трех сигнальных процессорах MRX7-D. Восемь интерфейсных карт Dante MY16-AUD направляют аудиовыходы на сетевой коммутатор Dante, а затем на усилители мощности NEXO для основных массивов AFC.

В режиме «Выставка» система используется для голосового оповещения и фоновой музыки, но по-настоящему она показывает свои возможности в режиме «Спорт», когда используется для улучшения атмосферы и впечатлений как для спортсменов, так и для зрителей. В нём проявляется замечательная универсальность системы AFC от компании Yamaha.

Например, помимо непосредственной передачи голосов болельщиков, поддерживающих свою команду, массив микрофонов над местами для зрителей улавливает звук, передавая его на настенные динамики AFC для игрового поля, чтобы увеличить громкость, а также потолочные динамики AFC для дополнительной реверберации, что усиливает чувство масштабности происходящего.

Баскетбол — это один из ключевых видов спорта, проводимых в зале. Специальные микрофоны над каждым кольцом используются для усиления звука удара мяча о щит, который передаётся болельщикам через специальные группы подвешенных и напольных громкоговорителей, а также за счёт усиления поздних отражений от дополнительных громкоговорителей за трибунами и через потолочный массив для создания более насыщенной атмосферы. Кроме того, массив из восьми микрофонов над площадкой улавливает стук баскетбольного мяча и усиливает его за счёт ранних отражений, исходящих из настенных динамиков, и дополненных рассеянным звуковым полем от потолочного массива.

Массив микрофонов площадки также используется для других видов спорта, таких как теннис. Микрофоны улавливают звук удара мяча и передают его через потолочный массив. Программирование системы AFC обеспечивает более высокую громкость громкоговорителей, расположенных ближе к мячу, что позволяет зрителям лучше отследить его местонахождение как вдоль, так и поперек площадки.

В режиме «Спорт» также используется два кластера массивов NEXO для музыки и объявлений. Они размещены по каждую сторону от центрального подиума над серединой арены, что позволяет разделить пространство на две части занавесью. Массивы можно использовать как вместе, так и по отдельности, если пространство разделено.

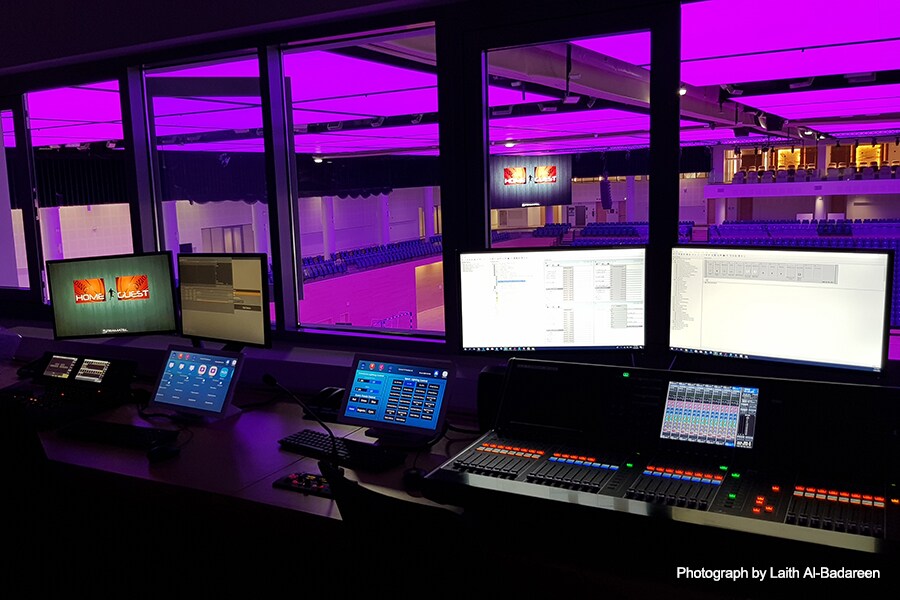

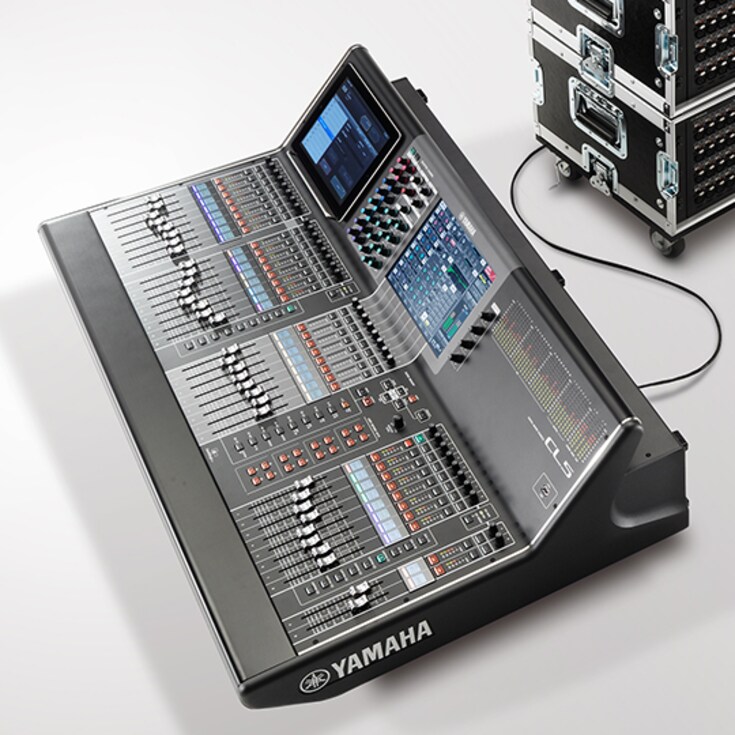

Для мероприятий в зале также установлены цифровые микшерные консоли Yamaha CL5 и CL3 с тремя рэковыми модулями ввода-вывода Rio1608-D2. Оптоволоконные линии от пункта управления к более чем 50 точкам доступа по всему зданию QUSEC позволяют легко подключать оборудование и работать из любой части здания.

Управление системой AFC осуществляется с помощью приложения Yamaha ProVisionaire Touch на iPad, в котором предусмотрены наборы параметров для различных режимов, что делает систему очень простой в эксплуатации.

Компания Techno Q получила награду AVIXA за проект заслуженно — в сотрудничестве с Yamaha и NEXO ей удалось создать удивительно универсальное пространство в QUSEC для самых различных мероприятий.

«Мы выбрали Yamaha и NEXO, потому что они лучшие», — комментирует Моханад Ис-Хак. «Сочетание лучшего «мозга» системы с лучшими громкоговорителями обеспечивает исключительную отчётливость и мягкость звука.

«Наличие подвижного потолка очень затрудняло размещение громкоговорителей и подвесных микрофонов, но после долгой и упорной работы с Yamaha и NEXO у нас всё получилось. Без их поддержки мы никогда не смогли бы предложить решение, которое университет охарактеризовал как «Ух ты!»
