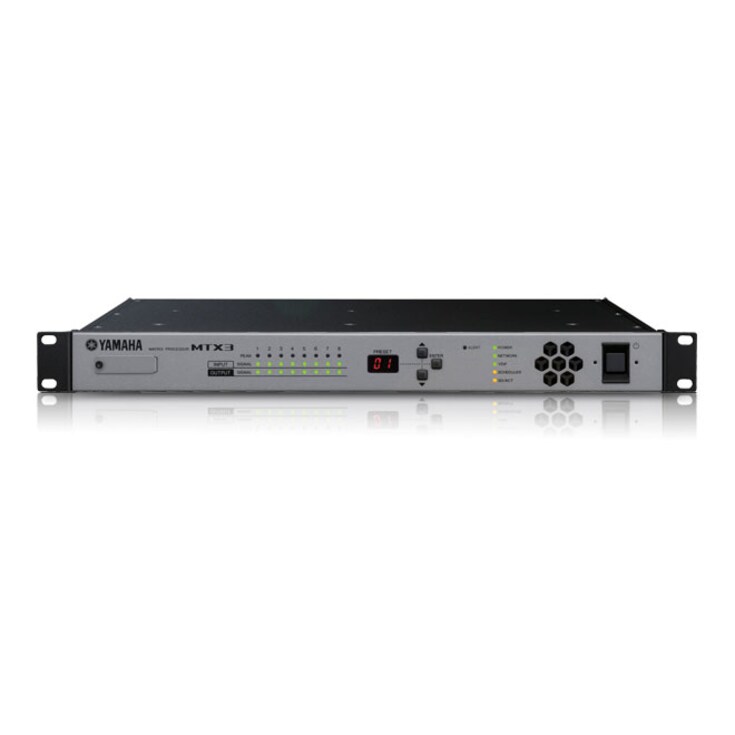

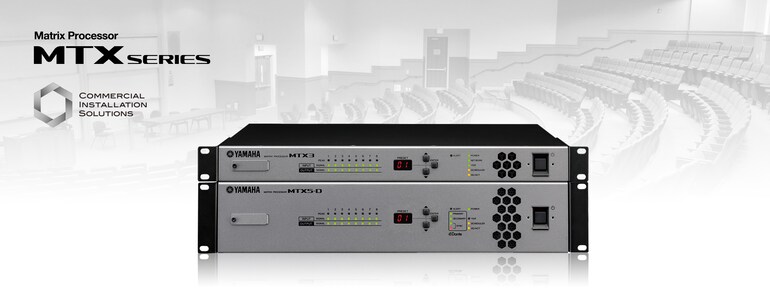

Серия MTX

Устройства серии MTX имеют конфигурацию входов/выходов, идеально подходящую для широкого спектра областей применения. Имеются 8 монофонических входов (микрофонные/линейные), 2 стереофонических входа (линейные) и 16 цифровых входов для подключения через YDIF. На стороне выходов предусмотрены 8 монофонических выходов линейного уровня и 16 цифровых выходов для подключения через YDIF. Процессоры MTX также имеют слот для карты памяти SD для воспроизведения хранящихся на ней файлов формата MP3 или WAV. Функция планировщика событий Event Scheduler позволяет воспроизводить эти файлы в виде музыки, объявлений или звуковой сигнализации (перезвона колоколов) — и даже запускать внешние устройства через выход GPI — в заданное время, а также вызывать из памяти предустановки, хранящиеся в MTX.

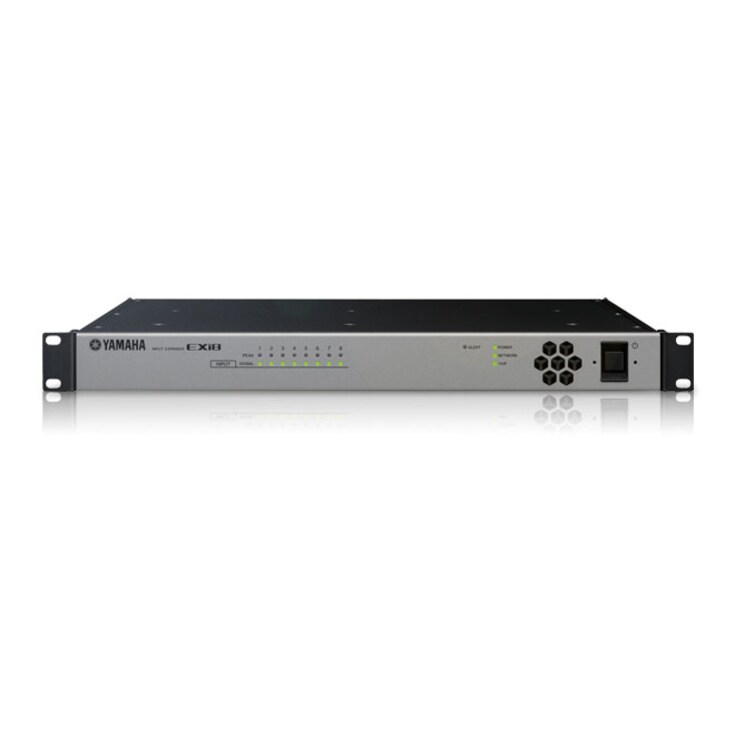

EXi8/Exo8 — модули расширения входных/выходных каналов для устройств серии MTX/MRX. EXi8 преобразует аналоговый микрофонный/lлинейный сигнал и передает его в MTX через YDIF-соединение разработки Yamaha. Предусилителями для EXi8 можно дистанционно управлять из MTX/MRX Editor.

EXo8 тоже подключается к системе через YDIF и имеет 8 каналов цифро-аналоговых преобразователей, преобразующих цифровой выходной сигнал в высококачественный аналоговый.

В процессорах MTX применяется недавно разработанный формат передачи цифровых данных YDIF — уникальная фирменная технология Yamaha, обеспечивающая передачу 16-канальных аудиоданных и синхронизирующих импульсов слов по стандартному Ethernet-кабелю CAT5. YDIF может использоваться для каскадного подключения нескольких устройств серии MTX или для передачи аудиосигнала на усилители мощности серии XMV по очень простому кабельному соединению длиной до 30 метров.

Распределительный режим

- До 16 каналов аудиоданных можно перенаправить из верхнего потокового устройства в нижнее.

Каскадный режим

- Специально для процессоров MTX могут использоваться 8-канальные каскадные шины.

- Возможен обмен данными между несколькими процессорами MTX.

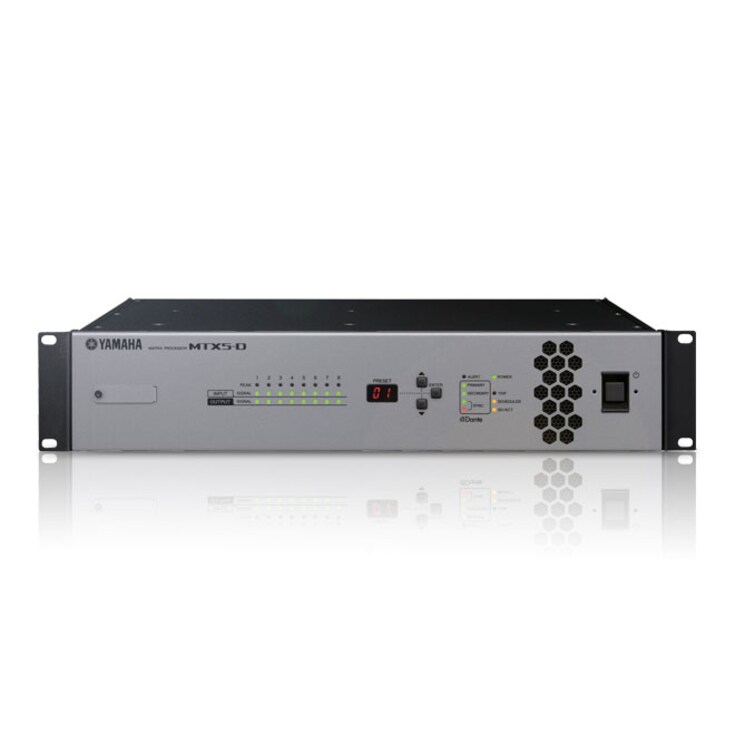

Модель MTX5-D оснащена двумя портами Dante, позволяющими задействовать 16 каналов входов и выходов в сети с резервированием при 44,1/48 кГц. Используя процессор MTX5-D и Dante-совместимые усилители XMV-D, можно создавать как простые, так и более сложные и крупные сетевые системы Dante.

Разработанный компанией Audinate сетевой аудиопротокол Dante применяется не только в наших процессорах и усилителях мощности, но и в цифровой аудиоаппаратуре Yamaha множества других типов (в частности, в цифровых микшерных консолях). Это делает его идеальным фундаментом для построения сетевых аудиосистем — особенно больших, поскольку длина соединений не ограничивается максимум 30 метрами, как при использовании YDIF: аудиосигнал можно передавать по кабелю CAT5e на расстояние до 100 м.

Та или иная цифровая сеть Dante обрабатывает все аудиоданные и данные управления, делая модифицирование и расширение системы сравнительно простой задачей. Сеть можно дополнять новыми устройствами, подключаемыми одним кабелем CAT5e, и быстро конфигурировать с использованием программного обеспечения MTX-MRX Editor. Сетевое взаимодействие по протоколу Dante обеспечивает превосходную гибкость системы и массу возможностей ее расширения в будущем.

Для построения несложной системы с малым числом устройств рекомендуется т. н. гирляндное (шлейфовое) подключение.

Поскольку в сети Dante сигналы управления и аудиосигналы могут передаваться по одному кабелю, сетевые переключатели при гирляндном подключении не требуются.

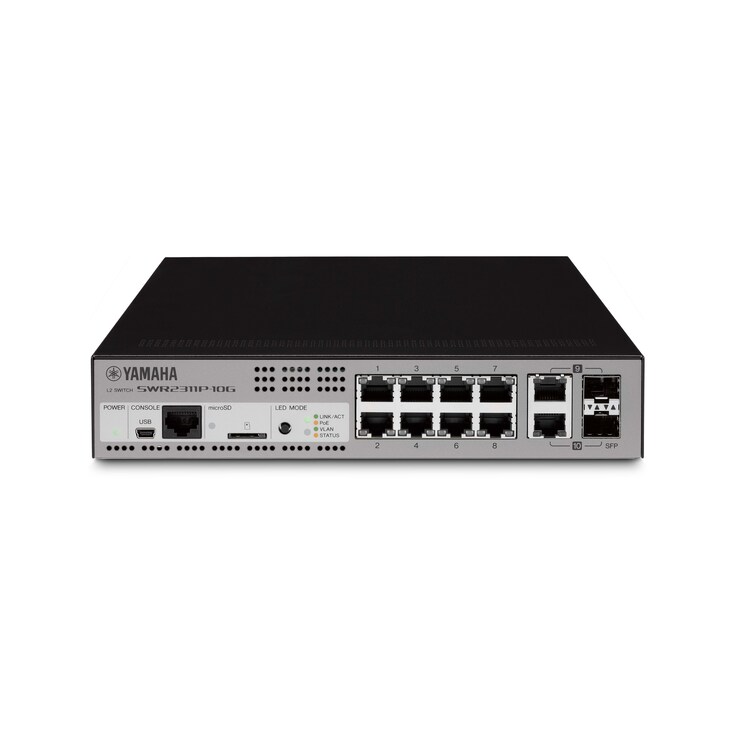

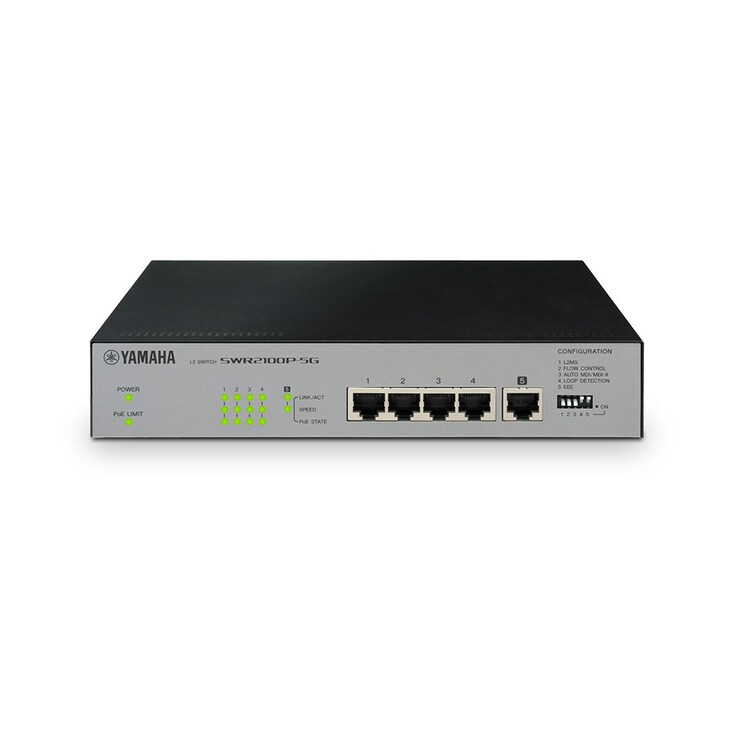

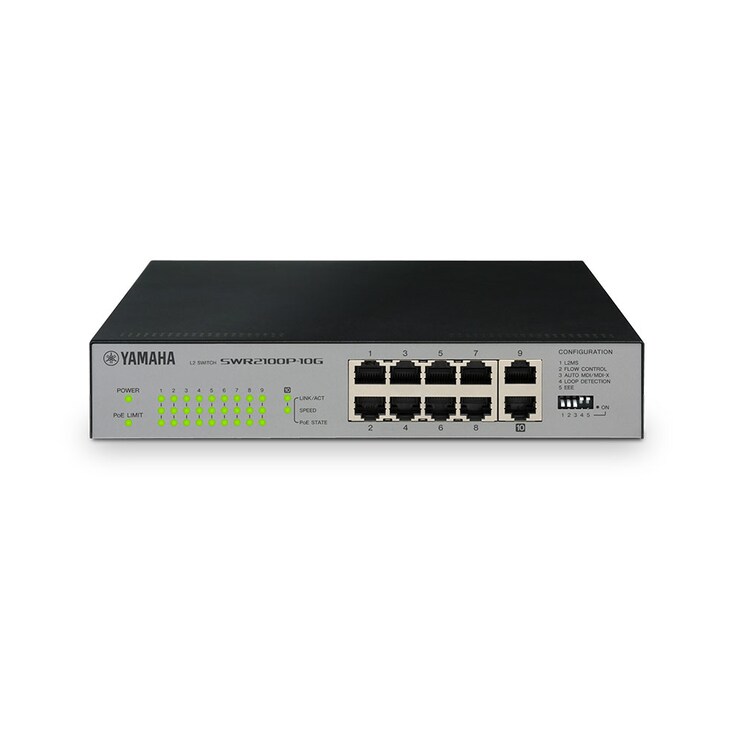

В такой сети каждое устройство подключено к центральному концентратору. Применение GbE-совместимого сетевого коммутатора позволяет сконфигурировать крупномасштабную широкополосную сеть.

Если на случай неожиданных проблем с сетью необходима повышенная способность к восстановлению ее работоспособности, рекомендуется использование сети с резервированием.

Dante-enabled model of the MTX5-D signal processor now support the AES67 audio network interconnection standard. This allows connection via AES67 to audio networks such as Ravenna, Q-LAN, or Livewire, increasing the expandability of the system.

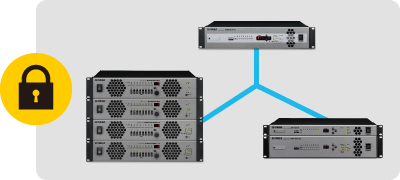

Также поддерживается функция Dante Device Lock, чтобы посторонние лица не могли изменить настройки Dante. Это может улучшить безопасность системы, например, в концертных залах, где, как правило, сторонний оператор управляет системой или продключает к системе своё оборудование.

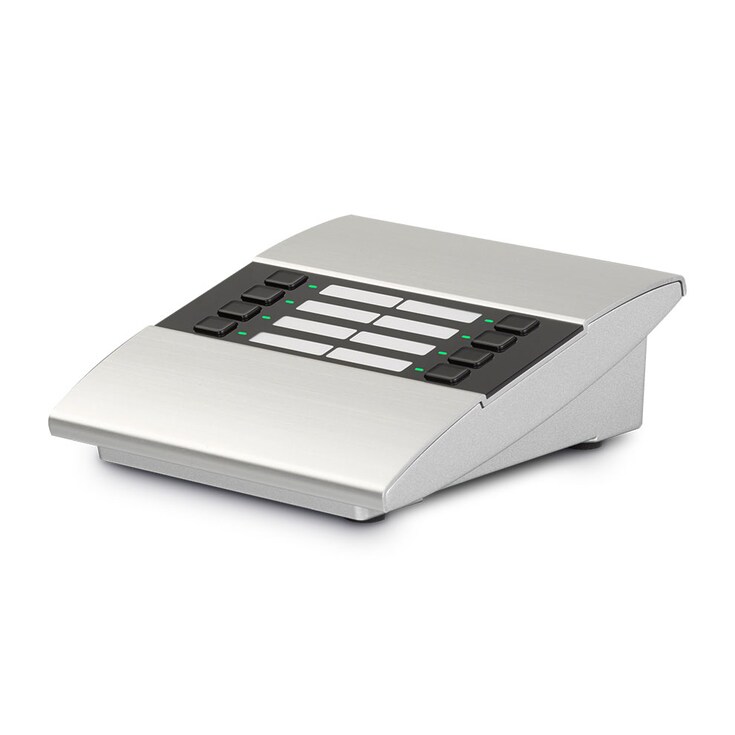

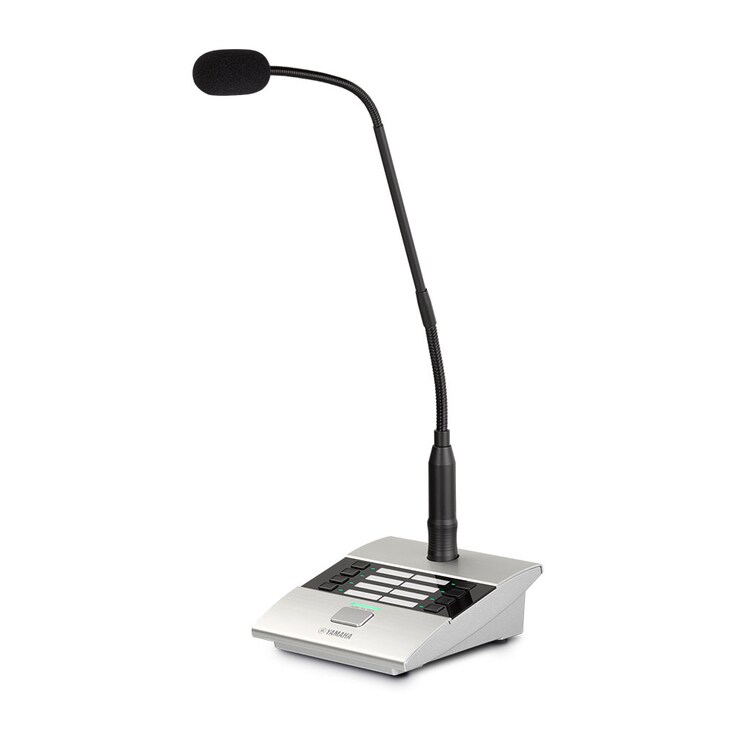

Станция оповещения PGM1 и модуль расширения системы оповещения PGX1 специально предназначены для работы с MRX7-D или MTX5-D. Они используют питание по Ethernet и подключаются к сети по протоколу Dante. Каждую станцию PGM1 можно расширить с использованием до двух устройств PGX1. К одной системе можно подключить до четырех PGM1.

Серия ProVisionaire предлагает простой и интуитивно понятный способ создания оригинальных контроллеров, идеально подходящих для целевой системы. В приложении несколько страниц, на которых можно создать разные пульты управления для разных зон аудио и пользователей с оптимизированными для них настройками и наборами параметров.

Специализированные навыки программирования не нужны. Интуитивно понятный интерфейс позволяет легко создавать фейдеры для регулирования громкости и переключатели для выбора источников.

Просто перетяните на экран виджеты, такие как фейдеры и клавиши управления, — и вы сможете создать уникальную панель управления, идеально подходящую для управления функциями конкретной системы. Для этого не нужно никаких знаний в области программирования и какого-либо предшествующего опыта. С помощью ProVisionaire Control можно управлять различным оборудованием Yamaha PA, а также контроллером NXAMPmk2 NEXO Powered TD Controller. Также эта программа совместима с видеокоммутаторами IDK для удобного управления всеми параметрами аудио- и видеосистем. Кроме того, в Provisionaire Control предусмотрены функции централизованного мониторинга работы профессионального аудиооборудования Yamaha, что позволяет управлять различными его аспектами через аудиосети. ProVisionaire Control — это единая платформа, обеспечивающая превосходное удобство и выдающуюся надежность для широкого спектра применения.

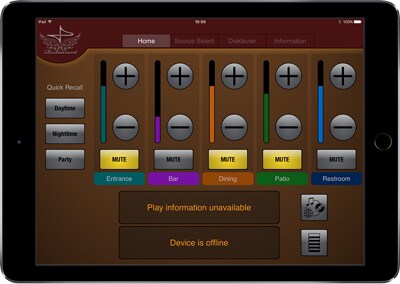

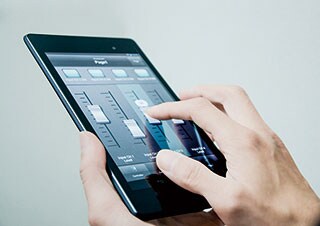

С помощью этой удобной программы для iPad можно управлять системой MTX/MRX по сети Wi-Fi. Различные виджеты управления можно расположить нужным образом, составляя пользовательские панели управления, идеально подходящие для конкретных систем.

* ProVisionaire Touch можно бесплатно загрузить в App Store компании Apple. (Apple и iPad являются товарными знаками Apple Inc., зарегистрированными в США и других странах. App Store является знаком обслуживания Apple.)

С помощью одного устройства iPad можно управлять различными источниками музыки: CD-проигрывателями, сетевым хранилищем данных, мобильными устройствами, интернет-радио и даже фортепиано. Кроме того, поддерживаются проигрыватели дисков Blu-ray и AV-ресиверы компании Yamaha. Используя одно устройство iPad, можно удобно управлять системой, переключая источники видео и музыки в зависимости от событий в ресторанах или банкетных залах и совместно регулируя громкость микрофона и воспроизведение видео в конференц-зале.

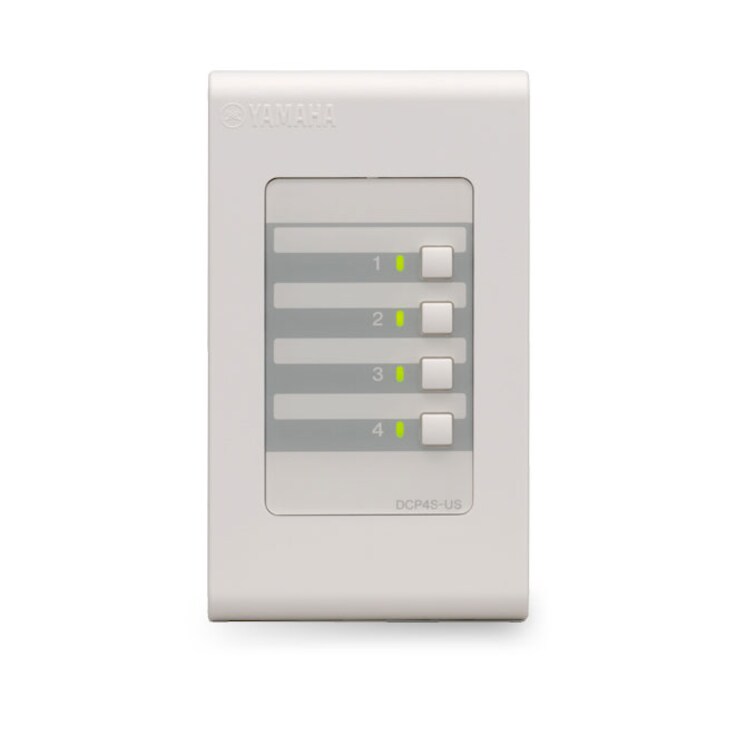

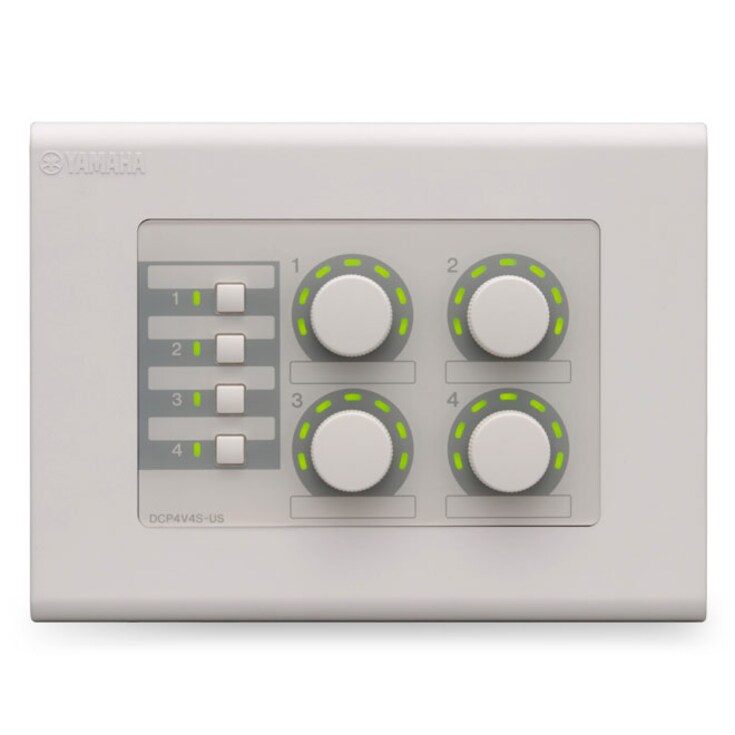

DCP controllers provide flexible external control of several functions such as preset recall, levels, and SD card playback. The series comprises of three different models that feature various configurations of switches and volume knobs.

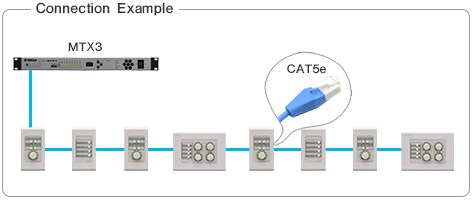

DCP controllers are connected to MTX/MRX series by using a daisy-chain connection up to eight control panels. All three models are available in either US or EU standardized sizes, built to meet the specifications of most regions around the globe.

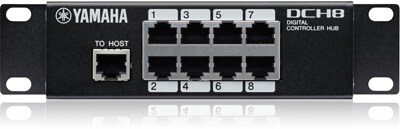

DCH8 делит линию управления от главных устройств, таких как Yamaha серии MTX/MRX, на несколько (до 8 линий). Благодаря этому можно организовывать системы разным образом, используя сочетание звездообразных и гирляндных подключений в качестве повторителя сигнала между главным устройством и панелями управления.

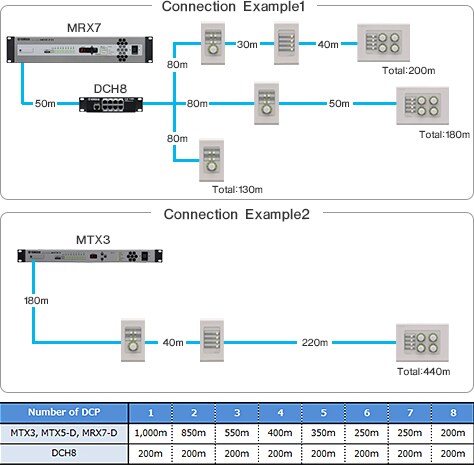

Можно подключить до восьми цифровых панелей управления, используя гирляндное подключение длиной до 200 метров. Расстояние соединения можно увеличить путем уменьшения количества подключенных цифровых панелей управления. При использовании 2 или 3 цифровых панелей управления на коммерческом объекте с большой площадью этажа эффективно использовать гирляндное подключение. Если используется больше 4 цифровых панелей управления на большом коммерческом объекте с несколькими этажами, гибкая топология (сочетание гирляндных и звездообразных подключений) может помочь увеличить «суммарную» длину кабелей при совмещении цифровых панелей управления серии DCP с DCH8.

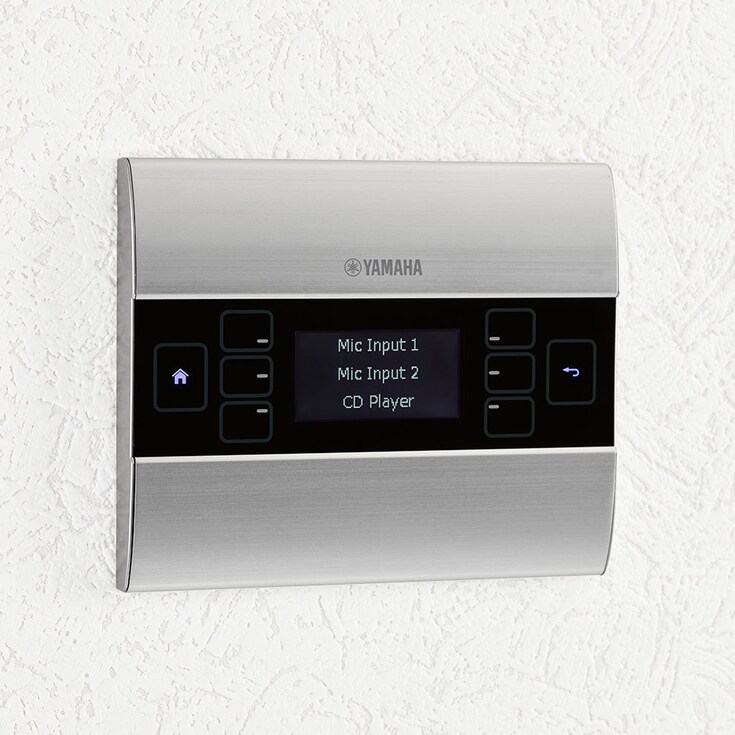

Yamaha MCP1 — это многофункциональная настенная панель управления для систем MTX и MXR. На ее точечно-матричный дисплей с поддержкой универсального набора символов можно в динамическом режиме выводить подписи на разных языках, в том числе на японском, китайском, арабском и русском. На главной странице, либо любой из шести дополнительных страниц можно назначить до 36 параметров. Любую из этих страниц можно защитить от доступа посторонних с помощью настраиваемого PIN-кода. В систему MTX/MRX можно добавить до 16 устройств MCP1.

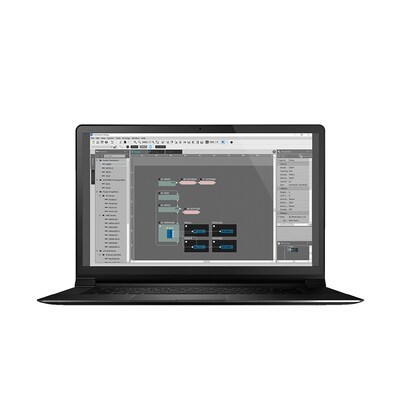

MTX-MRX Editor — это приложение, предназначенное для настройки и управления звуковыми системами, основанными на сигнальных процессорах серий MTX и MRX. С его помощью можно микшировать аудио с микрофонов, компакт-дисков, MP3- и WAV-файлов, передавать разное содержимое в несколько зон, настраивать воспроизведение музыки, оповещения по таймеру и многое другое. MTX-MRX Editor позволяет с одного компьютера легко управлять звуком, оптимизированным для разных частей магазина или объекта, и распределять его.

Кроме того, в версии 3.2, например, в некоторых объектах, таких как парки развлечений и торговые центры, можно управлять несколькими областями отдельно в нескольких подсетях для каждой зоны с помощью одного ПК.

Программное обеспечение MTX-MRX Editor облегчает проектирование аудиосистемы, используя рабочий процесс, который имитирует стандартный порядок монтажа. Простая программа-помощник помогает начать с выбора устройств и схемы их размещения, после чего по мере необходимости их можно дополнять компонентами обработки. В зависимости от требований и масштаба области применения возможно добавление матричных процессоров серии MTX, расширительных модулей входных сигналов EXI8, расширительных модулей выходных сигналов EXo8, усилителей мощности серии XMV и цифровых панелей управления DCP. Приложение MTX-MRX Editor содержит всеобъемлющий набор интуитивно понятных средств разработки систем звуковоспроизведения от входов до выходов.

Подавитель обратной связи (Feedback Suppressor, FBS) — это функция, предотвращающая неприятную акустическую обратную связь, возникающую тогда, когда звук от динамика снимается микрофоном и повторно усиливается.

В MTX имеются FBS двух типов: Fixed (Фиксированный) и Dynamic (Динамический). Тип Fixed идеально подходит для комплектов оборудования, где микрофоны неподвижны, а «проблематичные» частоты неизменны. Если микрофоны постоянно подвергаются перемещению, то больше подходит тип Dynamic, способный непрерывно обновлять настройки для устранения обратной связи.

Автоматический регулятор усиления (Auto Gain Controller, AGC) — это функция, автоматически компенсирующая коэффициент усиления в соответствии с уровнем входного сигнала, поддерживая постоянный уровень сигнала на выходе при изменяющемся уровне на входе. Функция AGC может быть очень полезна в тех случаях, когда люди говорят с разными уровнями громкости либо имеются источники фоновой музыки разной громкости и нет техника, который выполнял бы ее ручные регулировки. AGC сглаживает выходные уровни, делая слуховые ощущения более комфортными.

1) Когда никто не говорит

Когда все присутствующие молчат, уровень входного сигнала на всех микрофонах понижен и заданные уровни усиления одинаковы. При этом вместо отключения всех микрофонов усиление равномерно распределено между тремя микрофонами, чтобы его суммарный коэффициент оставался постоянным.

2) Когда говорит один человек

Когда начинает говорить один из присутствующих, усиление его микрофона мгновенно повышается до 0 дБ, а усиление двух других микрофонов понижается. То же самое происходит, когда начинает говорить кто-то другой.

3) Когда говорят несколько человек

Когда одновременно говорят два человека, уровень усиления автоматически распределяется между этими двумя микрофонами, чтобы их суммарное усиление оставалось постоянным, а коэффициент усиления третьего (неиспользуемого) микрофона понижен.

Исключительно полезная в тех случаях, когда речь оратора совмещена с фоновой музыкой, функция Priority Ducker автоматически обеспечивает микрофону приоритет по громкости над другим источником звука, когда оратор начинает говорить в микрофон. При завершении речи восстанавливается первоначальная громкость источника фонового звука без вмешательства звукооператора. Вы даже можете настраивать уровень ослабления сигнала сообразно собственным предпочтениям.

Компенсатор окружающего шума (Ambient Noise Compensator, ANC) регулирует коэффициент усиления системы для компенсации меняющегося уровня фонового шума. Типичный пример — вечеринка, где окружающий шум в какой-то момент становится настолько громким, что музыки или объявлений больше не слышно. Повышая громкость системы, функция ANC компенсирует шум.
