Серия MA/PA

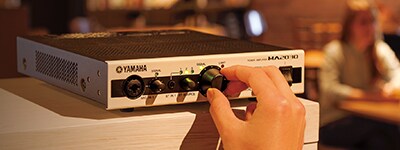

Микширующий усилитель MA2030 и усилитель мощности PA2030 имеют средства управления, специально разработанные для предотвращения проблем при эксплуатации. К примеру, компоновка, в которой главный упор сделан на часто используемый регулятор громкости, существенно повышает эффективность управления при обычной повседневной эксплуатации. Для настройки и управления не требуются компьютеры или сложные процедуры программирования. После выполнения быстрой и несложной процедуры настройки, не требующей никаких специальных знаний или навыков, система готова обеспечивать превосходное звучание в широком спектре областей применения.

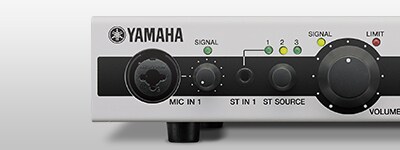

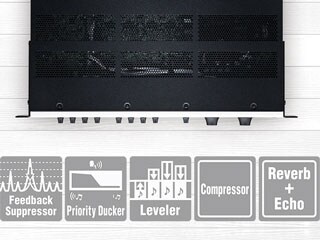

Компактный, но мощный усилитель MA2030, надежно защищенный от внешних воздействий прочным металлическим корпусом, объединяет в себе многолетний опыт создания инновационной аудиотехники для коммерческого применения. 3 стереофонических и 2 микрофонных входа (комбинированное гнездо XLR и Euroblock) обеспечивают достаточное количество физических входов для любого небольшого коммерческого объекта. Предусмотрены функции, повышающие качество воспроизведения музыки и эффективность использования микрофона: подавитель обратной связи, которая может возникнуть при улавливании микрофоном звука от акустических систем, автоматический дакинг (приглушение одного сигнала при одновременном усилении другого), автоматический корректировщик громкость фонового музыкального материала при обнаружении входного сигнала от микрофона, и автоматическое выравнивание уровней, поддерживающее постоянную общую громкость независимо от изменений уровня сигнала источника.

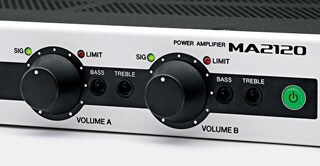

Регуляторы нижних и верхних частот на передней панели MA2030 удобны для настройки соответствующих частотных контуров источника входного стереосигнала. Эквалайзер источника (Source EQ) включает в себя и функцию расширения звукоряда, которая по мере необходимости вводит дополнительные гармоники для более насыщенного звучания. В дополнение к имеющемуся в MA2030 эквалайзеру источника и в MA2030 и PA2030 имеется эквалайзер акустических систем, который можно выбрать при помощи двухпозиционного переключателя на задней панели для идеальной частотной коррекции звучания акустики Yamaha серии VXC или VXS.

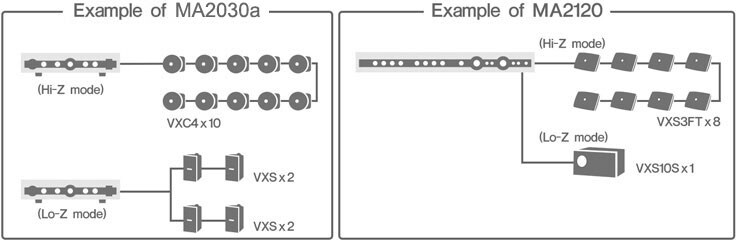

MA2030 и PA2030 одновременно поддерживают низко- и высокоимпедансные акустические системы без необходимости использования дополнительных трансформаторов или других аппаратных средств, занимающих ценное установочное пространство. При использовании с акустическими системами, имеющими низкий импеданс в 3 Ом или выше (на выбор предусмотрены установки 3 и 4 Ом), эти усилители выдают до 30 Вт на канал в двухканальной конфигурации. При высоком импедансе 70- или 100-вольтный линейный выход реализуется в виде одного канала мощностью до 60 Вт. Это идеальная выходная мощность для целого ряда небольших мест установки. А поскольку MA2030 и PA2030 могут использоваться со всеми акустическими системами Yamaha для коммерческого применения*, вы можете по своему выбору сформировать такую систему воспроизведения звука, которая идеально удовлетворяет вашим конкретным требованиям.

* Включая серии VXS, VXC, VS, S, NS-AW и NS-IC.

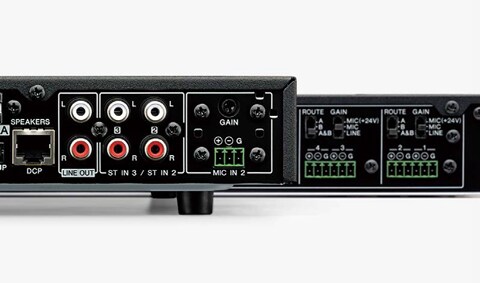

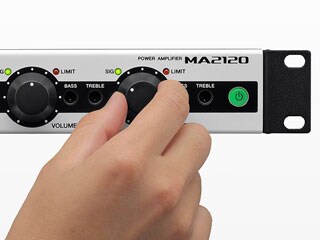

The MA2030a and MA2120 mixing power amplifiers offer flexible connectivity for a wide range of applications. The MA2030a comes equipped with two microphone inputs (XLR combo jack and Euroblock) and three stereo inputs (RCA pin). The XLR combo jack on the front panel makes setting up for speaking engagements fast and easy. The MA2120 includes six microphone/line inputs (Euroblock) and two stereo inputs (RCA pin, stereo mini phone). All six microphone inputs feature switchable 24V phantom power. Inputs 5 and 6 can also be used as MONO SUM inputs to provide extra input capacity.

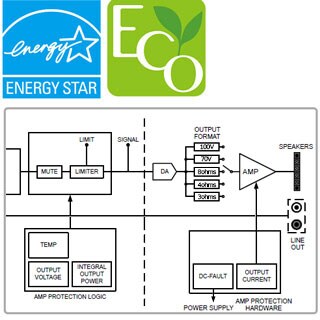

Основой конструктивного исполнения моделей MA2030 и PA2030 является высокоэффективный усилитель класса D, обеспечивающий достаточный уровень мощности для маломасштабных областей применения при минимальном энергопотреблении во время работы. Для абсолютно бесшумной работы и повышения надежности обе модели имеют теплозащищенную конструкцию, в которой эффективное охлаждение достигается без вентиляторов. Чтобы предотвратить повреждение усилителя и подключенных акустических систем в случае перегрузки, в секциях питания и усиления применены интеллектуальные функции защиты, унаследованные от наших «флагманских» моделей.

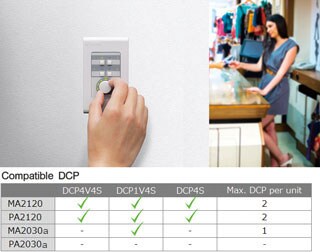

Панели дистанционного управления серии DCP*, которые можно приобрести отдельно, позволяют на расстоянии регулировать громкость, контролировать включение/выключение микрофона и проигрывать отбивки перед объявлениями.

* DCP4V4S, DCP1V4S и DCP4S. К усилителю MA2120 или PA2120 возможно подключение до двух панелей одновременно. К MA2030а можно подключить одну панель DCP1V4S.

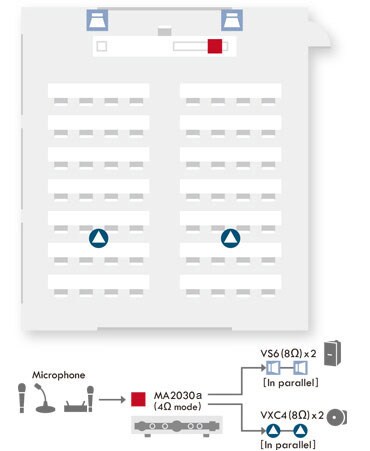

This system is suitable for use in classrooms. The MA2030a is used in 4Ω mode to drive two parallel-connected VS6 surface mount speakers (8Ω each) via one channel and two parallel-connected VXC4 ceiling speakers (8Ω each) via the other channel.

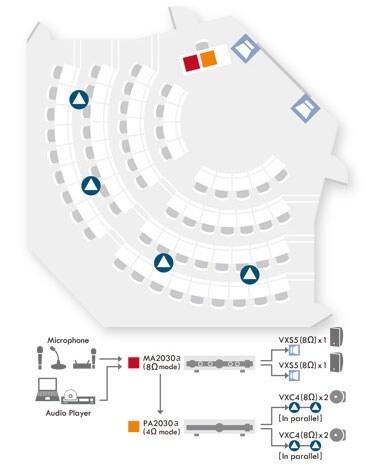

This system is suitable for use in lecture halls, conference rooms. An MA2030a is used in 8Ω mode and a PA2030a is used in 4Ω mode, driving a pair of VXS5 surface mount speakers (8Ω each) and four VXC4 ceiling speakers (8Ω each) respectively. Multiple microphones can be connected to the MA2030a, and overall output level in the room can be easily controlled via the front-panel volume knob.

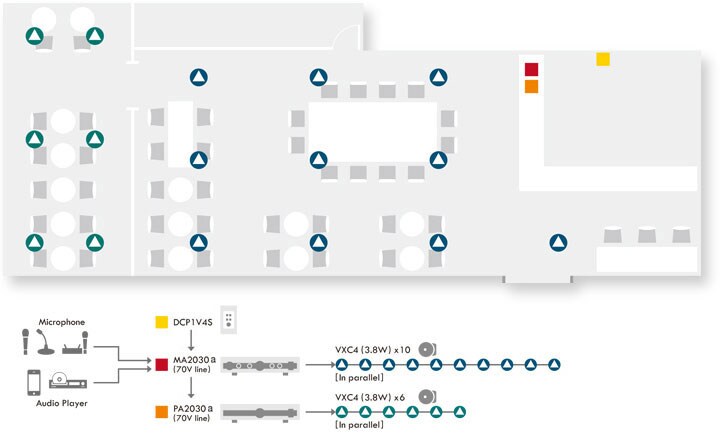

This figure shows a system that would be ideal for a café, bar, or restaurant. Both the MA2030a and PA2030a are set to drive 70-volt lines, powering a total of sixteen VXC4 ceiling speakers in two zones via their 3.8W transformer taps. The MA2030a and PA2030a panel controls can be used for independent volume control in their respective zones, while a wall-mounted DCP1V4S control panel allows convenient adjustment of overall volume. Since the MA2030a accepts simultaneous input from audio players and microphones, this simple system can handle basic BGM for normal business as well as announcements and special events.

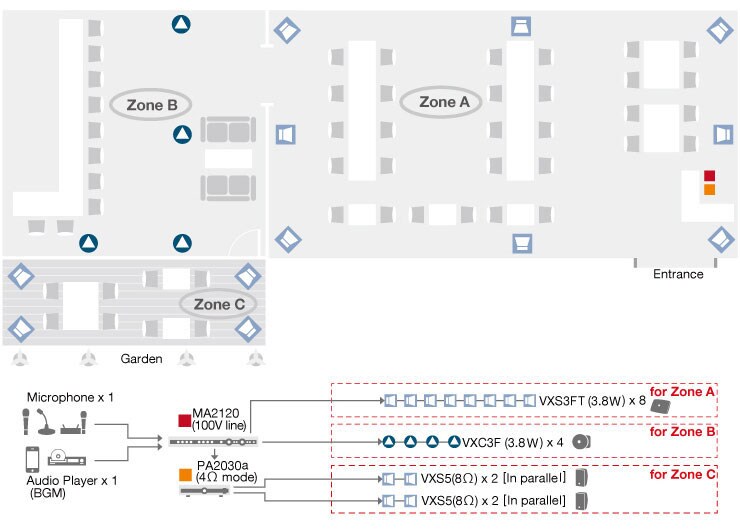

This figure shows a system that would be ideal for a restaurant with a bar and terrace area. The MA2120 is set to drive 100-volt lines, powering a total of 8 VXS3FT surface mount speakers via their 3.8W transformer taps, as well as 4 VXC3F ceiling speakers. The MA2120 can deliver different sources at different volumes in the respective zone. The PA2030a at 4Ω mode Lo-Z connection drives a total of 4 VXS5 surface mount speakers in parallel, delivering the same BGM at higher level.

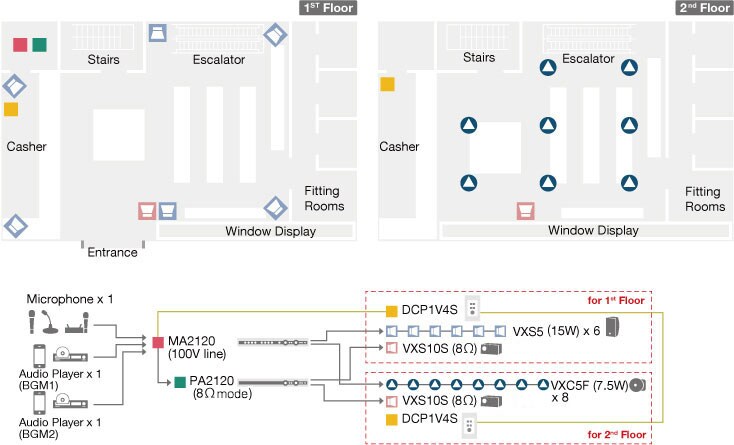

This figure shows a system of an apparel store with two floors, requiring different music at different output levels in each floor. The MA2120 is set to drive 100-volt lines, powering a total of 6 VXS5 surface mount speakers for 1st Floor and 8 VXC5F ceiling speakers for 2nd Floor. The additional PA2120 drives a VXS10S subwoofer for each floor, giving more comfortable bass to the music. The DCP1V4S controller panels allows volume control of each floor as well as mic on/off switching for store announcements.
