RSio64-DКоммутационные блоки ввода-вывода
RSio64-D – аудиоинтерфейс, способный осуществлять преобразование между форматами Dante и Mini-YGDAI с использованием до 64 входов и 64 выходов.
Характеристики
Большая линейка карт Mini-YGDAI в сети Dante
RSio64-D – это новинка в серии R. Этот аудиоинтерфейс способен осуществлять преобразование между форматами Dante и Mini-YGDAI с использованием до 64 входов и 64 выходов. Также он обеспечивает гибкие возможности маршрутизации. Четыре слота для карт Mini-YGDAI позволяют использовать большое количество различных форматов ввода-вывода, а также функции обработки, которые можно применить к сети Dante при работе с живым звуком, вещании, записи, постпроизводстве и в других случаях. RSio64-D также поддерживает дистанционную настройку с консолей серий CL и QL.
Compatibility cards
-
Flexibility Ready for a Wide Range of Applications
Интерфейсные платы серии Mini-YGDAI: широкое разнообразие входов/выходов и функций обработки сигнала
С модулем коммутации RSio64-D возможно использование более 30 типов плат Mini-YGDAI. Это могут быть не только платы ввода/вывода, работающие с AES/EBU, ADAT и другими форматами, но и платы с функциями процессора Lake, плагинами автоматического микширования Dan Dugan.
Семь предустановок маршрутизации, включая связь между платами Mini-YGDAI
Чтобы сделать модуль RSio64-D еще более простым и удобным для использования в качестве преобразователя форматов и маршрутизатора, в системе предусмотрены фиксированные настройки для семи основных типов маршрутизации, включая маршрутизацию между платами Mini-YGDAI. Поворотный переключатель на передней панели позволяет выбирать напрямую маршрутизацию Dante/Mini-YGDAI, разветвленную маршрутизацию Mini-YGDAI/Mini-YGDAI и другие варианты, в зависимости от поставленных задач. Также предусмотрена одна настройка, программируемая пользователем.
-
Reliability No interruptions

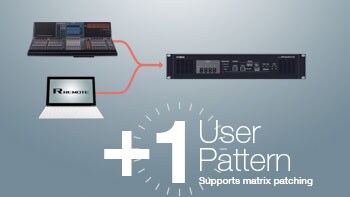

Поддержка матричного подключения R Remote V3 или консолей CL/QL
Устройство поддерживает матричное подключение, которое выполняется с помощью приложения R Remote или консолей серий CL и QL, что позволяет организовывать более сложные виды маршрутизации.

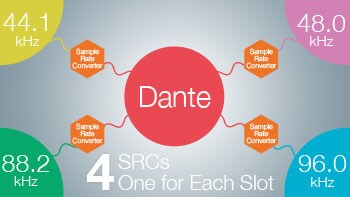

Преобразователи частоты дискретизации для всех четырех слотов Mini-YGDAI
Попытки организовать взаимодействие между разными аудиоформатами наталкиваются на проблему синхронизации. Каждый слот Mini-YGDAI имеет преобразователь частоты дискретизации (SRC), чтобы при подключении к нему устройств, работающих с разной тактовой частотой, не возникало помех или пропадания сигнала.

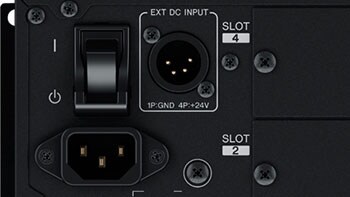

Разъем EXT DC INPUT для резервного источника питания
Помимо основного разъема AC IN, на задней панели предусмотрен вход EXT DC INPUT с гнездом типа XLR-4-32 для подключения внешнего источника питания на +24 В пост. тока, который может служить в качестве резервного. Основной разъем питания AC IN оборудован фиксатором (V-Lock), который помогает предотвратить случайное разъединение.

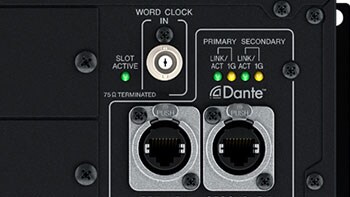

Поддержка резервирования Dante
Система гарантирует высокую надежность соединения с полной поддержкой резервирования первичной и вторичной сети Dante для обеспечения устойчивого и бесперебойного функционирования инфраструктуры. Случайное отсоединение кабеля или сбой сетевого коммутатора не нарушит работы сети и не вызовет прерывания аудиосигнала. Если резервирования не требуется, первичный и вторичный порты могут быть использованы для простой и быстрой организации шлейфового соединения.
Системы
-
Благодаря поддержке большого разнообразия плат Yamaha Mini-YGDAI, а также доступности семи фиксированных вариантов маршрутизации плюс еще одного, программируемого пользователем, модуль коммутации RSio64-D может функционировать в качестве ключевого компонента системы практически в любых ситуациях.
With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.
Пример 1: взаимодействие с усилителями и РЧ-приемниками
Если в модуле коммутации установлены четыре платы MY16-AE AES/EBU, сигнал AES/EBU РЧ-приемников может быть преобразован в формат Dante и передан на консоль серии CL или QL, тогда как сигнал Dante можно преобразовать в AES/EBU для подключения к цифровым усилителям. Поскольку слоты RSio64-D имеют встроенные преобразователи частоты дискретизации, к ним можно подключать устройства, использующие разные тактовые генераторы, не опасаясь увеличения помех или прерывания сигнала.
Пример 2: обработка Lake 1
В этом примере в слоты 1 и 3 установлены процессорные платы MY8-LAKE, а в слоты 2 и 4 — платы MY8-DA96. При такой конфигурации можно подать сигнал Dante с консоли CL или QL на платы MY8-LAKE, а затем после обработки вывести его одновременно через Dante, выходы AES/EBU платы MY8-LAKE и аналоговые выходы платы MY8-DA96.
* Преобразователи частоты дискретизации RSio64-D не могут использоваться с входами MY8-LAKE AES/EBU. При использовании входов MY8-LAKE AES/EBU необходимо обеспечить синхронизацию тактовых импульсов.
Пример 3: обработка Lake 2
Если платы MY8-LAKE установлены в слоты 1 и 3, а платы MY8-ADDA96 — в слоты 2 и 4, модуль RSio64-D может использоваться как автономный процессор Lake с аналоговыми и цифровыми входами/выходами. Эта конфигурация позволяет также передавать аналоговые сигналы по сети Dante.
* Преобразователи частоты дискретизации RSio64-D не могут использоваться с входами MY8-LAKE AES/EBU. При использовании входов MY8-LAKE AES/EBU необходимо обеспечить синхронизацию тактовых импульсов.
Пример 4: мост EtherSound и AVIOM
Плата AVIOM16/O-Y1 AVIOM, установленная в слоте 1, делает возможным подключение к персональной системе мониторинга. Если в слот 2 установлена еще одна плата EtherSound MY16-ES64, а в слоты 3 и 4 — расширительные платы ввода-вывода MY16-EX, становится доступной возможность преобразования из формата Dante в EtherSound и наоборот. Преобразователи частоты дискретизации, встроенные в слоты RSio64-D, позволяют подключать сигналы Dante и EtherSound с разной тактовой частотой без опасения вызвать помехи или прерывание сигнала.
Пример 5: ввод/вывод видеосигналов
В слоты RSio64-D возможна установка четырех плат кодирования/декодирования MY8-SDI-ED, которые будут обеспечивать двунаправленное преобразование сигналов Dante и HD-SDI/SD-SDI. Преобразователи частоты дискретизации, встроенные в слоты RSio64-D, позволяют подключать устройства, работающие с разной тактовой частотой, без опасения вызвать помехи или прерывание сигнала.
