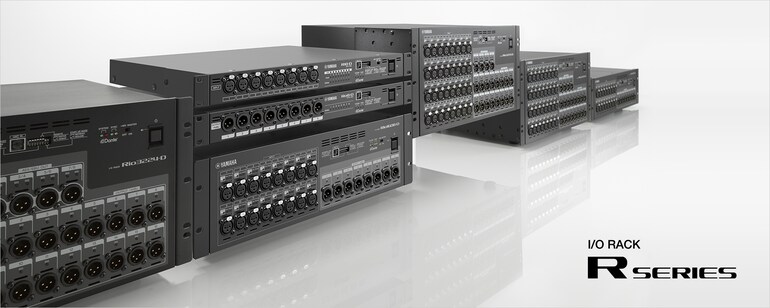

Серия RРэковое устройство ввода/вывода

Одним из ключевых достоинств серии CL является “чистое музыкальное звучание” и, в свою очередь, коммутационные блоки серии R бескомпромиссно соответствуют этим стандартам качества. Конструкция, электрическая схема, питание, заземление и все составные части были выполнены с вниманием к деталям и большой точностью. При их создании большое значение уделялось обеспечению предельной производительности. На каждом этапе разработки производился контроль качества звука. Результатом этой работы стал чистейший, музыкальный звук.

Сетевой аудио-протокол Dante, разработанный компанией Audinate обеспечивает гибкость и расширяемость системы. К любой отдельной консоли серии CL можно подключить до восьми рэковых блоков входов/выходов, которые вы сможете разместить там, где это необходимо. Возможность внедрения резервных линий делает систему устойчивой к техническим неисправностям в кабелях, или иных компонентах сети. Dante полностью поддерживает сетевые конфигурации типа «Daisy Chain» без использования сетевых коммутаторов. Программное обеспечение Dante Controller, установленное на персональный компьютер, позволяет производить настройки патчей сетевых устройств.

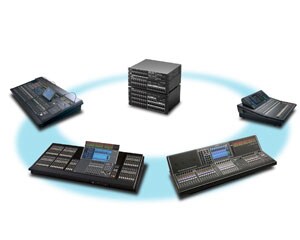

Кроме микшерных консолей серии CL, рэковые блоки серии R совместимы с другим профессиональным звуковым оборудованием Yamaha. С установленной картой расширения Dante-MY16-AUD Mini-YGDAI (от компании Audinate), консоли M7CL, LS9, микширующая установка DME64N и другое профессиональное звуковое оборудование успешно работает с коммутационными блоками серии R в сети Dante. Кроме этого, предусилители Rio3224-D, Rio1608-D, и Ri8-D могут управляться непосредственно с M7CL, LS9 и других совместимых консолей.

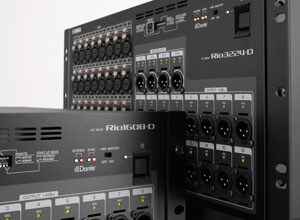

Если к одному рэк-модулю ввода/вывода подключено несколько консолей, а операторы этих консолей изменяют значение аналогового гейна на входах, это приводит к непредсказуемым и, как правило нежелательным результатам. Модели Rio3224-D и Rio1608-D оснащены функцией гейн-компенсации, которая автоматически корректирует усиление на цифровом этапе, чтобы компенсировать изменения усиления на аналоговом этапе и поддерживать постоянный уровень отправляемого в сеть сигнала.

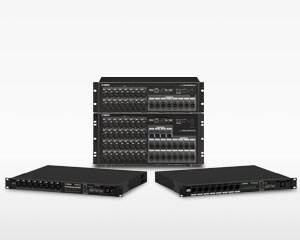

В дополнение к моделям Rio3224-D и Rio1608-D, выпущенным одновременно с консолями серии CL, в настоящее время доступны коммутационные блоки ввода Ri8-D и вывода Ro8-D. Эти модели дополняют серию R из четырех моделей и соответствуют её основной концепции «обеспечение необходимого количества входов и выходов для любой инсталляции». Ri8-D может быть использован в качестве портативного рэкового устройства ввода, а Ro8-D как устройство вывода, например, размещенный в контрольной комнате. Возможности устройств серии R, объединенных в сеть, обширны, что делает их превосходным выбором для развертывания систем любого размера и сложности.

Коммутационные блоки серии Rio корректно работают и с Dante-совме- стимыми устройствами, такими, как NEXO NXAMP, оснащенными картой NXDT104, а также с микшерными консолями серии CL/QL. Виртуальные про- водные соединения для устройств Rio и NXAMP можно устанавливать непо- средственно с консолей CL/QL без использования компьютера и приложения Dante Controller.

Модели Rio3224-D используются на сцене в качестве стационарных блоков ввода-вывода, а Ri8-D — на сцене и у консоли в портативной стойке блоков входных сигналов. Один блок Ri8-D находится рядом с комплексом усиления для передачи аудиосигнала на усилители системы.

Подключение блоков ввода-вывода серии Rio к консоли PM5D и цифровому процессору DME64N образует систему с частотой дискретизации 96 кГц. На PM5D производится микширование сигна- лов с Rio, затем после обработки процессором DME64N они снова возвращаются на устройства Rio. Даже такие сложные виды маршрутизации сигнала, как эта, легко контролируются с использо- ванием простых физических и виртуальных кабельных соединений с помощью приложения Dante Controller.

* Устройства PM5D и DME64N должны быть оснащены интерфейсными картами Audinate Dante-MY16-AUD.

* Для управления предусилителями серии Rio с консоли PM5D необходимо программное обеспечение Dante Controller.
