SWP1
Простая настройка и полноценный визуальный контроль сети

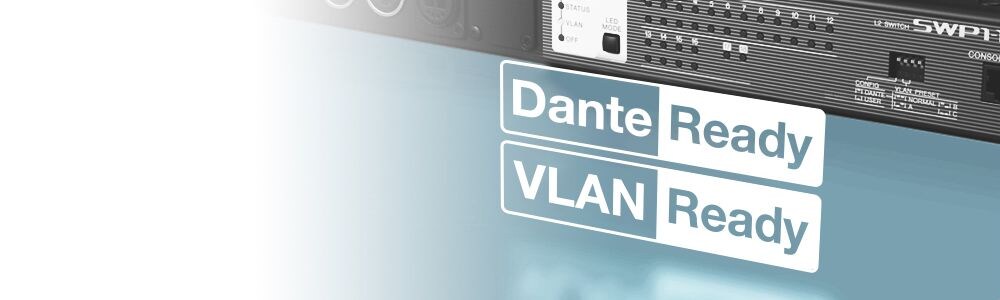

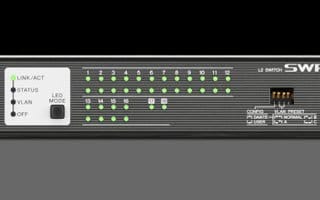

DIP-переключатели для оптимизации сети Dante

Настройка и эксплуатация простых сетей Dante не представляет затруднений, однако с возрастанием их сложности требуется корректная настройка коммутатора для обеспечения максимальной стабильности работы сети. Настройка QoS и IGMP Snooping и других параметров интеллектуального коммутатора — довольно сложная задача, требующая специальных знаний скорее из области ИТ, нежели из области работы со звуком. Коммутаторы серии SWP1 позволяют восстанавливать корректные настройки Dante с помощью обычного DIP-переключателя. Это не требует ни специальных познаний, ни обучения.

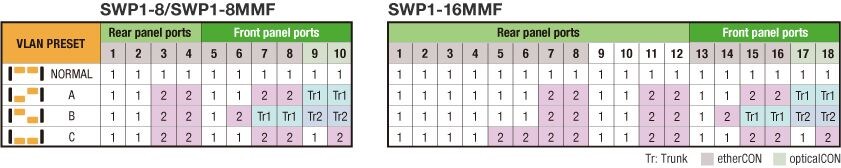

Три предустановленных типа VLAN


Эффективная сеть должна обеспечивать одновременную работу нескольких сервисов: связь Dante, работу StageMix и других функций для смарт-устройств, работу компьютерных программ по управлению цифровыми микшерами и усилителями. Но чем больше сервисов функционирует в одной сети, тем больше вероятность возникновения помех и различных проблем. Идеальным решением является использование виртуальных доменов VLAN для изоляции разнотипных данных, но такая конфигурация требуют определенных познаний в сфере ИТ. Коммутаторы серии SWP1 имеют три фиксированные установки VLAN, которые можно выбрать с помощью DIP-переключателя. Предусмотрен также режим USER, который позволяет выполнить индивидуальную настройку VLAN. *При установленном оптическом модуле расширения MMF-SWP1 становятся доступными порты 9 и 10 на модели SWP1-8, порт 10 на модели SWP1-8MMF и порт 18 на модели SWP1-16MMF.

* Порты SWP1-8 9 и 10, порт SWP1-8MMF 10 и порт SWP1-16MMF 18 становятся доступными при установке опционального MMF-SWP1.

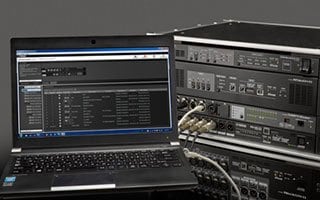

Визуальный мониторинг сети

Эффективность управления сетью Dante зависит от ряда параметров, таких как трафик в сети, статус коммутаторов и параметры отдельных устройств с поддержкой Dante. В программе Yamaha LAN Monitor, предназначенной для коммутаторов серии SWP1, на одном экране представлены все необходимые параметры. Мы называем такое графическое представление визуальным мониторингом сети. При желании вы даже можете сделать снимок нормального состояния сети и настроить оповещение в случае смены какого-либо из параметров, чтобы можно было быстро выявить проблему и легко ее устранить. Приложение Dante Controller также можно запустить из Yamaha LAN Monitor одним щелчком. Таким образом, на одном компьютере размещается полное решение для сети Dante.
* Название ПО Yamaha Audio Network Monitor было изменено на Yamaha LAN Monitor.
Надежность, расширенные возможности подключения

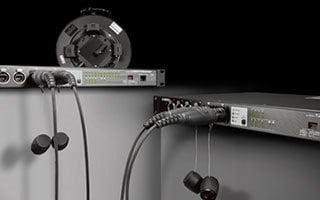

Разъемы etherCON для надежности сценического звука

Надежность — важнейший фактор в работе с живым звуком: ничто не должно мешать представлению. На обычных сетевых коммутаторах используются разъемы RJ45, которые удобны для подключения к компьютеру. Между тем коммутаторы серии SWP1 оборудованы прочными и надежными разъемами etherCON — как на консолях Yamaha CL/QL и других устройствах с поддержкой Dante.
Оптоволокно и резервные сетевые соединения (оборудование для резервного соединения)

Модели SWP1-8MMF и SWP1-16MMF оснащены многомодовыми оптическими разъемами opticalCON. Обе обеспечивают передачу сигнала на расстояние до 300 метров. Если требуется два оптических кабеля для организации резервного соединения, достаточно добавить оптический модуль расширения MMF-SWP1. Для резервного соединения можно также использовать протокол RSTP (Rapid Spanning Tree Protocol).
Вход EXT DC INPUT для резервного питания

Помимо стандартного разъема AC IN, коммутаторы серии SWP1 имеют вход EXT DC INPUT с гнездом типа XLR-4-32. Подвод к нему постоянного напряжения +24 В обеспечивает резервное питание, которое будет поддерживать работу устройства в случае возникновения проблем в сети переменного тока. Для большей надежности разъем AC IN оборудован фиксатором (V-Lock), который помогает предотвратить случайное разъединение.
Преимущества визуального контроля сети
Сетевые коммутаторы Yamaha серии SWP1 предельно облегчают настройку сети и управление ею. Позволяя одним нажатием кнопки задавать оптимальные установки и обеспечивая визуальный контроль, они в полной мере помогают использовать преимущества Dante по управления потоком аудиоданных. Приложение Yamaha Audio Network Monitor для Windows, которое работает с SWP1, контролирует не только сами коммутаторы, присутствующие в сети, но и подключенные Dante-устройства. Фирменный протокол L2MS (Layer 2 Management Service) распространяет функциональность «визуального контроля сети» на любые Dante-устройства, подключенные к коммутаторам серии SWP1.
Сетевые коммутаторы Yamaha серии SWP1 были специально разработаны для того, чтобы пользователи получили наиболее широкие возможности при максимальной простоте настройки и эксплуатации. С их помощью можно оптимизировать устройства Dante одним касанием и осуществлять визуальный мониторинг сети, используя все преимущества управления аудиопотоками, предоставляемые Dante. Программное обеспечение Yamaha LAN Monitor работает с устройствами серии SWP1 и поддерживает комплексный мониторинг и управление не только для любых подключенных коммутаторов серии SWP1, но и для подключенных устройств Dante. Протокол Yamaha L2MS (Layer 2 Management Service) расширяет возможности визуального мониторинга сети, позволяя получить информацию о любых устройствах Dante, подключенных к коммутаторам серии SWP1.
* Название ПО Yamaha Audio Network Monitor было изменено на Yamaha LAN Monitor.

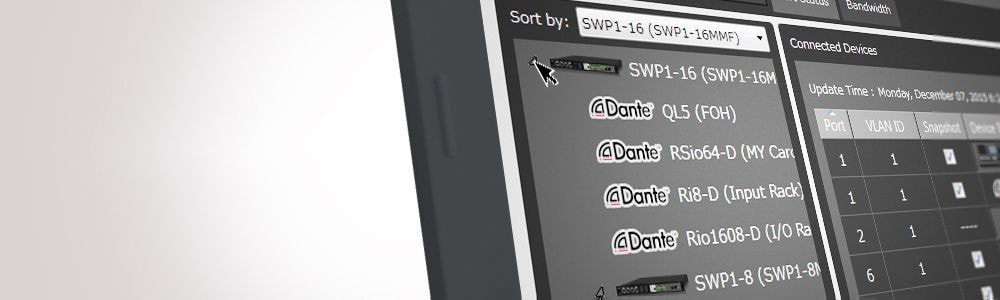

Сопоставление устройств в локальной сети для получения полной информации о ней

Для того чтобы понять, как соединены установленные в разных местах коммутаторы и каким образом с ними соединены сетевые устройства, иногда уходит много сил и времени. С помощью Yamaha LAN Monitor можно ясно увидеть общую топологию сети и определить, каким образом связаны многочисленные коммутаторы и сетевые устройства Dante. Просто подключите компьютер к ближайшему коммутатору серии SWP1 и запустите программу Yamaha LAN Monitor.
Состояние портов и использование полосы пропускания

Панель состояния портов и полосы пропускания в программе Yamaha Audio Network Monitor наглядно отображает соединение каждого порта, информацию о подключенных устройствах, скорость передачи данных и уровень использования полосы пропускания на каждом порте.
Информация об устройствах Dante

Доступна также информация и функции мониторинга по любому устройству, подключенному к сети Dante через коммутаторы серии SWP1. Возможность мониторинга состояния первичных и вторичных портов, передачи и приема потоков данных важна для обеспечения стабильной и надежной связи. Это позволяет следить за общей эффективностью сети.
Быстрый запуск контроллера

Кнопка «Dante Controller» в верхнем левом углу окна Yamaha Audio Network Monitor позволяет запускать приложение Dante Controller (должно быть установлено на компьютере). Свободный переход из одного приложения в другое обеспечивает полный контроль сети Dante с одного компьютера.
Снимок параметров облегчает устранение неисправностей

Когда система настроена правильно и все идеально работает, вы можете сделать «моментальный снимок» состояния сети. После этого программа будет автоматически отслеживать настройки, и предупреждать о любых изменениях. Например, вы сделали снимок сети во время репетиции, и если потом в ходе подготовки системы к выступлению отсоединится какой-нибудь кабель, отключится устройство или будут неправильно подключены провода, вы тут же получите предупреждение.
Расширенный идентификатор устройств

Идентификация подключенных к коммутатору устройств только по IP- или MAC-адресам довольно затруднительна и зачастую выполняется с ошибками. Для идентификации Dante-устройств используется логотип Dante, а также идентификатор, назначенный устройству приложением Dante Controller. В полях Label и Comment можно указать дополнительную информацию, например, местоположение устройства.
Подробности настройки коммутатора и обновления прошивки

Графический интерфейс пользователя обеспечивает доступ к расширенным настройкам каждого из устройств, и позволяет выполнять обновление прошивки.
