Для совещаний

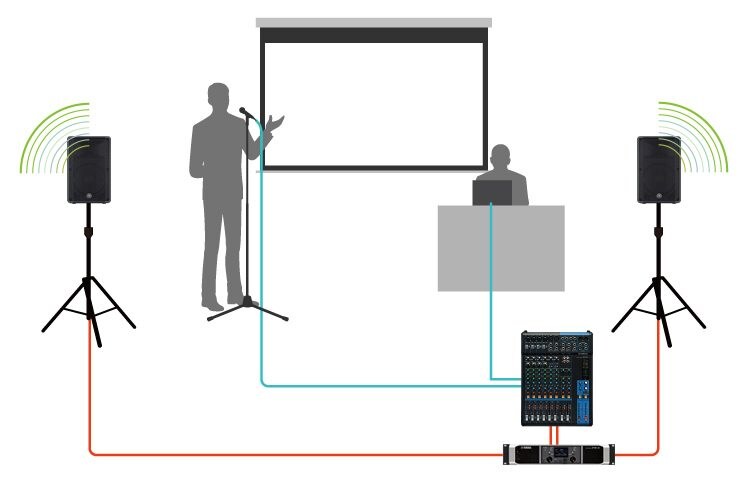

Рассмотрим пример системы сценического звукового оборудования для усиления звука на совещаниях. Из расчета на примерное число участников приготовлены четыре микрофона. Также будут использоваться 12-канальный аналоговый микшер MG12XU, усилитель мощности PX3 и две акустические системы CBR12.
(1) Сначала разместите микшер в таком месте, где он не будет мешать проведению совещаний. Установите микшер на столе или стойке такой высоты, которая позволит легко им управлять.
(2) Разместите усилитель мощности и акустические системы. Для предотвращения акустической обратной связи расположите акустические системы CBR12 по обе стороны от участников совещаний. Сориентируйте колонки так, чтобы они не были направлены на микрофоны.
(2) Разместите усилитель мощности и акустические системы. Для предотвращения акустической обратной связи расположите акустические системы CBR12 по обе стороны от участников совещаний. Сориентируйте колонки так, чтобы они не были направлены на микрофоны.
(2) Разместите усилитель мощности и акустические системы. Для предотвращения акустической обратной связи расположите акустические системы CBR12 по обе стороны от участников совещаний. Сориентируйте колонки так, чтобы они не были направлены на микрофоны.
1. Подключение микрофонов
Подключите четыре микрофона к каналам 1 – 4 XLR-кабелями.
2. Включение питания
(1) Установите имеющиеся на микшере регуляторы GAIN [Усиление], фейдеры и регуляторы громкости усилителя мощности на минимум.
(2) При включении питания сначала включайте микшер, а затем – усилитель мощности, чтобы избежать появления щелчка. И наоборот, при выключении питания сначала выключайте усилитель, а затем – микшер.
3. Создание музыки
Приведем пример для одного микрофонного канала.
(1) Отрегулируйте уровень сигнала усилителя мощности. Пока установите регуляторы в положение «12 часов». Примечание: это временная установка громкости усилителя. Позднее по мере необходимости изменяйте громкость до подходящего уровня.
(2) Переведите переключатель каналов STEREO в положение включения и поднимите фейдер до нуля.
(3) Переведите находящиеся в секции канала 1 кнопки ON [Вкл.] и ST [Стерео] в положение включения и поднимите фейдер до нуля.
(4) Поворачивая регулятор усиления GAIN, задайте требуемую громкость. Регулируя усиление, следите за тем, чтобы на фейдере не загорелся индикатор PEAK [Пиковый уровень].
Отрегулировав громкость для одного микрофона, точно таким же образом отрегулируйте ее для других микрофонов.
4. Отключение неиспользуемых каналов
Когда говорит один человек, все остальные окружающие микрофоны тоже улавливают звуки его речи. Для устранения улавливания этих звуков другими микрофонами можно опустить до упора соответствующие фейдеры; но поскольку мы уже потратили время на регулирование баланса громкости для каждого канала, лучше просто отключить неиспользуемые каналы соответствующими им кнопками ON. Это сохранит чистоту и разборчивость звука.
