Ниже описаны три основных типа усилителей мощности.

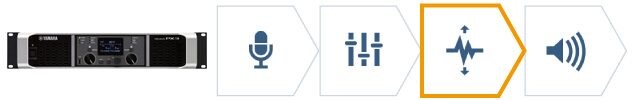

(1) Автономные усилители мощности

Это усилители мощности универсального типа, усиливающие сигналы от микшеров, чтобы акустические системы могли генерировать звук. Для упрощения построения крупномасштабных систем сценического звукового оборудования можно группировать по нескольку автономных усилителей мощности в рэк-стойках.

(2) Активные микшеры (микшеры со встроенным усилителем)

Микшер этого типа имеет встроенный усилитель мощности. Поскольку нуждающиеся в питании микшер и усилитель объединены в одном компоненте системы СЗО, для них требуется только один источник питания и меньшее число подключений, чем при использовании автономных усилителей.

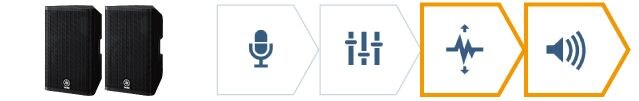

(3) Активные акустические системы (акустические системы со встроенным усилителем)

Акустическая система этого типа имеет встроенный усилитель мощности. Поскольку встраиваемые усилители разрабатываются под параметры конкретных АС, комбинация акустической системы и усилителя в таком устройстве отличается предельной совместимостью, позволяющей акустической системе полностью реализовать свой потенциал. Выход микшера подключается к активной АС напрямую, поэтому требуется меньше кабелей.

<Примечание> Акустические системы, не имеющие встроенного усилителя мощности, а требующие наличия автономного, называются пассивными.

Для максимально возможного упрощения как построения системы сценического звукового оборудования, так и самой системы используйте либо активный микшер, либо активные АС, требующие меньше подключений. Тем не менее, автономные усилители обеспечивают более широкие возможности расширения системы и планирования расположения оборудования.

В этом разделе приведены рекомендации по выбору усилителя мощности, используемого в сочетании с пассивными акустическими системами.

Требуемая выходная мощность усилителя зависит от количества и импеданса подключаемых АС. Если выходная мощность усилителя превышает максимально допустимую мощность акустических систем, последние могут быть повреждены, поэтому прежде чем выбирать усилитель мощности, подумайте над тем, какая комбинация усилителя и АС для вас наиболее приемлема.

Согласование выбираемого усилителя с акустическими системами

Использование автономного усилителя мощности Yamaha P3500S в сочетании с пассивными акустическими системами Yamaha CBR10 – отличный пример выбора усилителя в соответствии с характеристиками АС.

Спецификации (выход) усилителя мощности PX3

Далее, сверяясь с таблицей технических характеристик АС, используйте в качестве ориентиров значение максимально допустимой долговременно подводимой мощности (PGM) и значение импеданса.

Характеристики пассивных акустических систем CBR10

Поскольку усилитель мощности P3500S генерирует выходную мощность 350 Вт при использовании АС с импедансом 8 Ом, а максимально допустимая долговременно подводимая мощность (PGM) акустических систем CBR10 при таком импедансе составляет 350 Вт, эти усилитель и АС могут без проблем использоваться совместно.

<Советы> Входное значение PGM акустических систем и значение выходной мощности усилителя не обязательно должны полностью совпадать. Рекомендуем выбрать такой усилитель, выходная мощность которого примерно составляет от 0,8 до 1,25 значения PGM колонок.

Существуют различные способы подключения акустических систем и настройки усилителей, способные повлиять на импеданс и располагаемую мощность. Далее приведены дополнительные рекомендации на этот счет.

Импеданс – это значение полного электрического сопротивления, измеряемое в омах (Ом). Чем больше сопротивление, тем труднее течь электрическому току. И наоборот, чем меньше сопротивление, тем интенсивнее ток. И даже при использовании одного и того же усилителя мощности чем ниже импеданс подключенных к нему акустических систем в омах, тем выше выходная мощность усилителя в ваттах (Вт).

Если к усилителю мощности P3500S подключены 8-омные АС, то максимально достижимая выходная мощность каждой из них (левой и правой) составляет 350 Вт, а если подключены 4-омные АС, то 450 Вт.

Подключение акустических систем по параллельной схеме

Практически все акустические системы, применяемые в сценическом звуковом оборудовании, можно беспрепятственно подключать одну к другой для расширения комплекта акустики. Этот тип подключения называется параллельным. Если две АС с одинаковым импедансом подключены параллельно, суммарный импеданс уменьшается наполовину. Таким образом, выраженная в ваттах выходная мощность усилителя мощности, к которому по параллельной схеме подключены 8-омные АС, равна той, которая была бы в случае подключения одной 4-омной АС.

Например, если 8-омные колонки CBR10 подключены параллельно, импеданс равен 4 Ом; и если такие колонки используются с P3500S, выходная мощность равна 450 Вт.

<Примечание> Если вы захотите подключить по параллельной схеме к одному выходу усилителя не две, а три АС, то сначала тщательно взвесьте возможные последствия: три 8-омные колонки, подключенные параллельно, в совокупности имеют импеданс менее 3 Ом, сопряженный для большинства усилителей мощности с риском повреждения.

Стереофоническое и мостовое подключения усилителя мощности

Практически все автономные усилители мощности рассчитаны на эксплуатацию в стереофоническом режиме. Тем не менее, если усилитель подключен по мостовой (симметричной бестрансформаторной) схеме, его можно использовать как одноканальный монофонический усилитель. Выходная мощность в этом случае другая.

Если наша модель P3500S подключена к двум отдельным 8-омным акустическим системам, ее выходная мощность с разделением по каналам составляет 350 + 350 Вт. Если же этот усилитель подключен по мостовой схеме и используется в монофоническом режиме, то на единственном его выходе на акустическую систему максимально допустимая долговременно подводимая (PGM) мощность составляет примерно 900 Вт при импедансе 8 Ом.

Мостовое подключение усилителей часто применяется для приведения в действие больших высокомощных сабвуферов.
