Yamaha Sound System Simulator — это инновационная, простая в использовании программа для точного моделирования распределения уровня звукового давления, частотных характеристик и других параметров, необходимых для расчета вида, количества и конфигурации размещения громкоговорителей в местах проведения выступлений любого вида.
Выполнив всего несколько действий, вы можете рассчитать оптимальное количество акустических систем для вашего проекта.
Средство расчета конфигурации громкоговорителей для коммерческих решений (CISSCA) — это программа для быстрого расчета количества громкоговорителей, необходимого для оптимального озвучивания помещения с заданными пользователем параметрами, а также эффективного уровня звукового давления системы. Пользователь указывает размер помещения, тип используемых громкоговорителей и конфигурацию их расположения.
- Быстрый и простой способ оценить количество громкоговорителей, необходимое для любого проекта.
- Простота установки и использования.
- Функция вывода отчета позволяет получить удобную документацию для предложений о возможных системах.
Supported Speakers (V3.1)
* Not available in some regions.
Инструкции по использованию
-

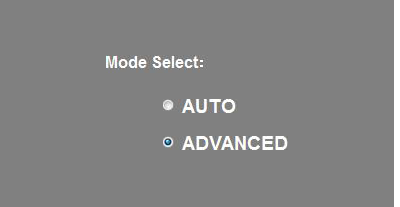

Выбор режима
-

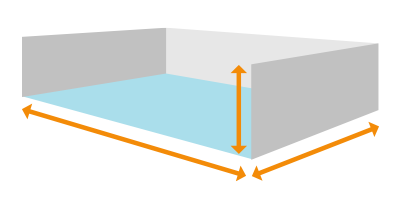

Сведения о помещении
-

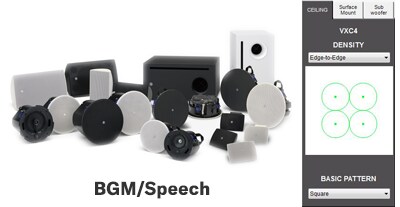

Параметры громкоговорителей и применения
-

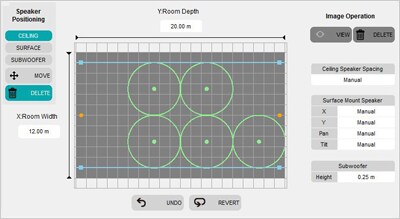

Оценочное количество громкоговорителей
-

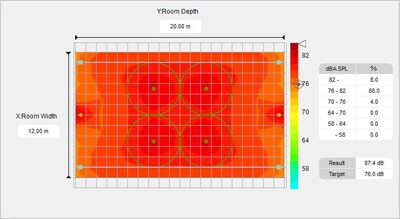

Вид карты эффективного уровня звукового давления
-

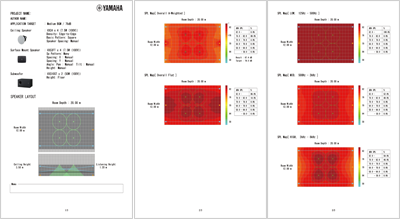

Вывод отчета
Автоматический режим (AUTO)
В автоматическом режиме можно с помощью простых действий быстро рассчитать количество громкоговорителей. В этом режиме поддерживается только потолочный громкоговоритель VXC4.
ШАГ 1: введите размер комнаты и высоту, на которой расположены уши слушателей. При необходимости можно импортировать чертежи или другое изображение.
ШАГ 2: выберите конфигурацию размещения потолочных громкоговорителей VXC4.
ШАГ 3: укажите тип применения: фоновая музыка (BGM) или речь (Speech).
ШАГ 4: проверьте значения и результат оценки количества громкоговорителей. При необходимости можно изменить положение отдельных громкоговорителей (переместить или удалить).
ШАГ 5: проверьте разницу между эффективным уровнем звукового давления оцениваемой системы и желаемым уровнем звукового давления, указанным в ходе ШАГА 3. Нажмите кнопку REPORT («ОТЧЕТ»), чтобы вывести результаты в форме отчета.
Продвинутый режим (ADVANCED)
В продвинутом режиме можно быстро рассчитать количество громкоговорителей, необходимое для достижения оптимальных характеристик с учетом указанных пользователем условий. Этот режим поддерживает более гибкую и детальную настройку. В этом режиме доступны различные потолочные громкоговорители, громкоговорители с поверхностным монтажом и сабвуферы.
ШАГ 1: введите размер комнаты и высоту, на которой расположены уши слушателей. При необходимости можно импортировать чертежи или другое изображение.
ШАГ 2: выберите тип громкоговорителей, которые нужно использовать.
ШАГ 3: укажите тип применения и целевой уровень звукового давления своего проекта.
ШАГ 4: укажите конфигурацию размещения громкоговорителей.
ШАГ 5: проверьте значения и результат оценки количества громкоговорителей. При необходимости можно изменить положение отдельных громкоговорителей (переместить или удалить).
ШАГ 6: проверьте разницу между эффективным уровнем звукового давления оцениваемой системы и желаемым уровнем звукового давления, указанным в ходе ШАГА 3. Нажмите кнопку REPORT («ОТЧЕТ»), чтобы вывести результаты в форме отчета.
Особенности проектирования системы громкоговорителей
Получение однородного уровня звукового давления на плоскости прослушивания (средняя высота, на которой расположены уши слушателей) — это важная цель при проектировании системы громкоговорителей. Следует учитывать следующие аспекты.
Потолочные громкоговорители
Важно учитывать, что номинальный угол покрытия, указанный в спецификациях потолочного громкоговорителя, не совпадает с фактическим эффективным углом покрытия. Уровень звукового давления на номинальном угле покрытия на 6 дБ меньше уровня звукового давления на оси при измерении на постоянном расстоянии от громкоговорителя. Эффективный угол покрытия — это угол, на котором уровень звукового давления на 6 дБ ниже осевого уровня звукового давления на плоскости прослушивания. Эффективный угол покрытия, как правило, составляет 70–80% от номинального угла покрытия. Расчеты CISSCA основаны на эффективных углах покрытия.
Конфигурация расположения потолочных громкоговорителей
-
Максимальное перекрытие
В конфигурации с максимальным перекрытием точка уровня звукового давления -6 дБ одного громкоговорителя сопоставляется с осью соседнего. Для такого подхода нужно большее количество громкоговорителей, но он позволяет получить оптимальный общий результат, если нужны высокие уровни звукового давления.
-
Минимальное перекрытие
При расположении громкоговорителей «край к краю» возможны пропуски в зоне покрытия. Для устранения пропусков в зоне покрытия рекомендуется конфигурация с минимальным перекрытием.
-
Край к краю
Yamaha в целом рекомендует распространенную конфигурацию «край к краю», в которой сопоставляются точки -6 дБ соседних громкоговорителей. Все потолочные громкоговорители Yamaha, поддерживаемые CISSCA, обладают в этой конфигурации значительным преимуществом.
-
1,4 х «край к краю»
В этой конфигурации громкоговорители располагаются на расстоянии в 1,4 раза дальше друг от друга, чем в стандартной конфигурации «край к краю». Благодаря этому можно уменьшить количество используемых громкоговорителей и организовать более экономичную систему по сравнению с рекомендованной Yamaha.
-
2,0 х «край к краю»
Громкоговорители располагаются на расстоянии в 2 раза дальше друг от друга, чем в стандартной конфигурации «край к краю». Это самый экономный подход, но при его использовании в зоне, где расположены слушатели, может образоваться неравномерный уровень звукового давления.
Громкоговорители с поверхностным монтажом

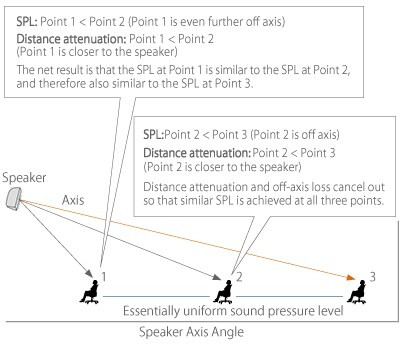

Однородный уровень звукового давления можно легко обеспечить на всей плоскости прослушивания, если сопоставить ось громкоговорителя с самой дальней целью (головой слушателя). Этот метод основан на отношении между расстоянием и углом покрытия. Если перпендикулярная ось сопоставлена с последним рядом слушателей, то естественное затухание на расстоянии, где находится последний ряд, и внеосевое затухание на более близких рядах, как правило, обеспечивает однородное распределение уровня звукового давления. В CISSCA можно точно настраивать угол подъема громкоговорителя с поверхностным монтажом для наибольшей гибкости при разработке системы.
