Интеллектуальный коммутатор уровня L2 с функцией оптимизации сети Dante и подачей питания по технологии PoE.
Модельный ряд

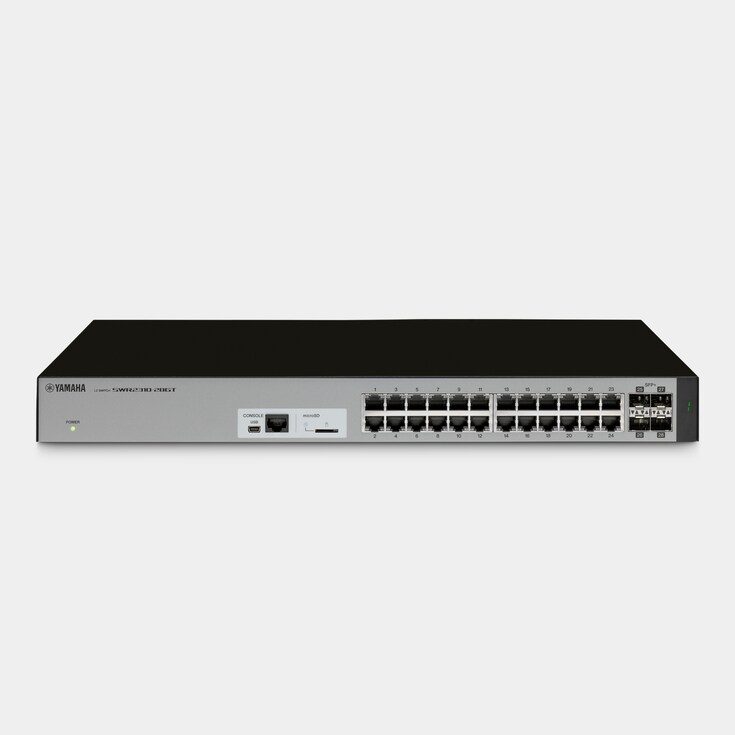

SWR2310-28GTСетевой коммутатор L2
Интеллектуальный коммутатор уровня L2 с 28 портами RJ45
- Доступные порты: 24 порта LAN и 4 порта SFP+
- Встроенный сервер RADIUS для настройки дополнительных параметров безопасности
- Поддержка Yamaha LAN Monitor

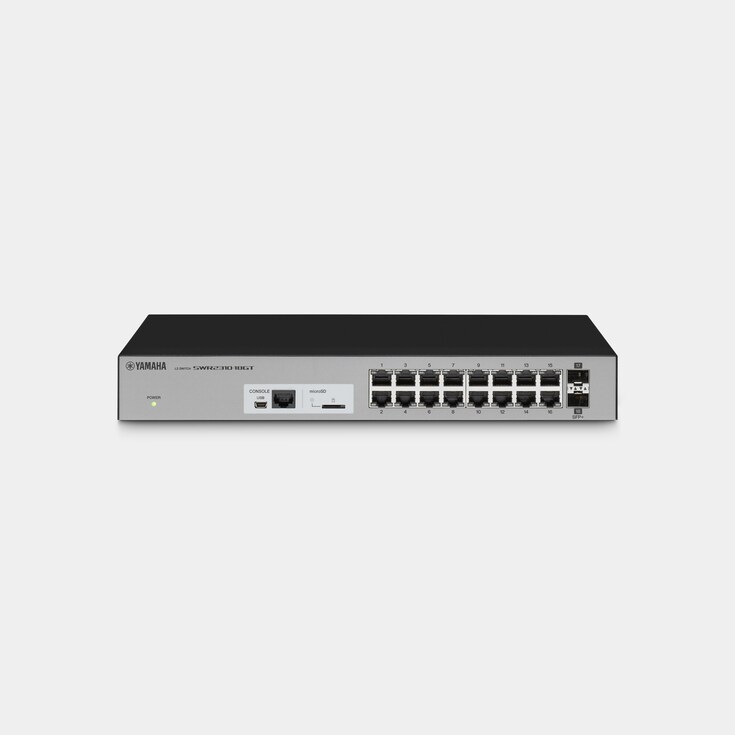

SWR2310-18GTСетевой коммутатор L2
Интеллектуальный коммутатор уровня L2 с 18 портами RJ45
- Доступные порты: 16 портов LAN и 2 порта SFP+
- Встроенный сервер RADIUS для настройки дополнительных параметров безопасности
- Поддержка Yamaha LAN Monitor

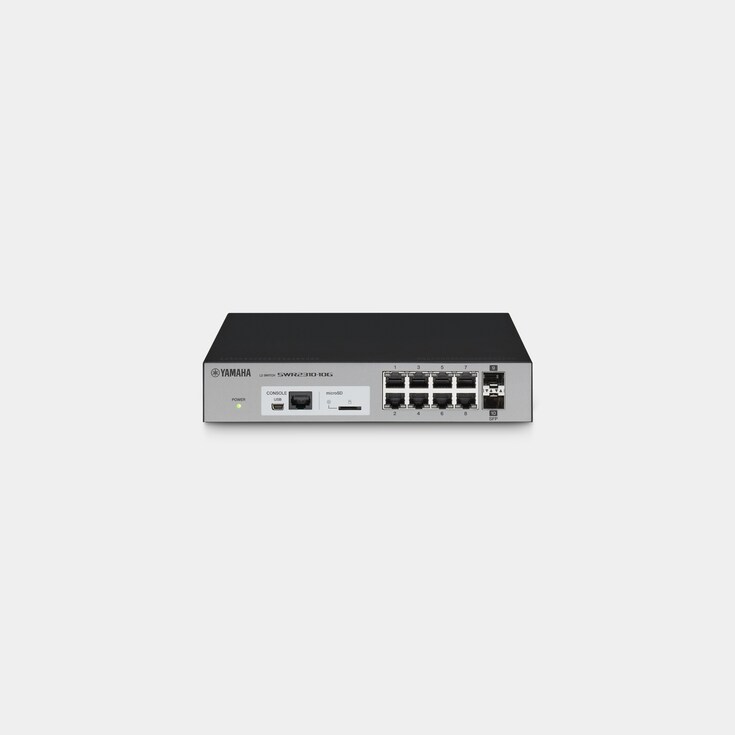

SWR2310-10GСетевой коммутатор L2
Интеллектуальный коммутатор уровня L2 с 10 портами RJ45
- Доступные порты: 8 портов LAN и 2 порта SFP
- Встроенный сервер RADIUS для настройки дополнительных параметров безопасности
- Поддержка Yamaha LAN Monitor
Options
SFP-SWRT-LRМодуль SFP+
Модуль SFP+ для 10-гигабитной аудиосети
- Максимальное расстояние передачи: 10 км*
- Совместимые кабели: одномодовый оптоволоконный кабель (9/125 мкм)
- Поддерживаемые стандарты: IEEE802.3ae, 10GBASE-LR
- Разъем: 2-штырьковый разъем LC
- Длина оптической волны: 1 310 нм
- Доступен для SWR2310-18GT / SWR2310-28GT
- *Параметры работы продукта могут не соответствовать спецификациям, если оптическое волокно или соединение не соответствуют требованиям
SFP-SWRT-SRМодуль SFP+
Модуль SFP+ для 10-гигабитной аудиосети
- Максимальное расстояние передачи: 300 м (50/125 мкм) / 33 м (62,5/125 мкм)*
- Совместимые кабели: многомодовый оптоволоконный кабель (50/125 мкм, 62,5/125 мкм)
- Поддерживаемые стандарты: IEEE802.3ae, 10GBASE-SR
- Разъем: 2-штырьковый разъем LC
- Длина оптической волны: 850 нм
- Доступен для SWR2310-18GT / SWR2310-28GT
- *Параметры работы продукта могут не соответствовать спецификациям, если оптическое волокно или соединение не соответствуют требованиям
SFP-SWRG-LX
Модуль SFP для коммутаторов серии SWR
- Максимальное расстояние передачи: 10 км*
- Совместимые кабели: одномодовый оптоволоконный кабель (9/125 мкм)
- Нормы: IEEE802.3z, 1000BASE-LX
- Разъем: 2-штырьковый разъем LC
- Длина оптической волны: 1 310 нм
- Available for SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT
- *Параметры работы продукта могут не соответствовать спецификациям, если оптическое волокно или соединение не соответствуют требованиям
SFP-SWRG-SX
Модуль SFP для коммутаторов серии SWR
- Maximum Transmission Distance: 550m (50/125μm) / 300m (62.5/125μm)*
- Совместимые кабели: многомодовый оптоволоконный кабель (50/125 мкм, 62,5/125 мкм)
- Нормы: IEEE802.3z, 1000BASE-SX
- Разъем: 2-штырьковый разъем LC
- Длина оптической волны: 850 нм
- Available for SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT
- *Параметры работы продукта могут не соответствовать спецификациям, если оптическое волокно или соединение не соответствуют требованиям
DAC-SWRT-3M
Кабель прямого соединения для 10-гигабитной аудиосети
- Твинаксиальный кабель 30AWG, пассивный
- Длина кабеля: 3 м
DAC-SWRT-1M
Кабель прямого соединения для 10-гигабитной аудиосети
- Твинаксиальный кабель 30AWG, пассивный
- Длина кабеля: 1 м
RK-SWR
Приспособление для монтажа в стойку коммутаторов серии SWR
- Dimensions: W 482.6 mm x D 300 mm x H 44mm
- Вес: 1,7 кг
- NOT available for SWR2310-18GT / SWR2310-28GT
WK-SWR
Крепление для настенного монтажа коммутаторов серии SWR
- Dimensions: W 249 mm x D 3.3 mm x H 270mm
- Weight: 0.37kg
- Available for SWR2311P-10G / SWR2310-10G / SWR2310-18GT
- The switches can be mounted on a wall or a ceiling with a height of 2m or less*
- *Do NOT install with the LAN ports facing upward or downward.
Характеристики
Эффективная и безопасная работа аудиосети Dante в больших системах
В серию SWR компании Yamaha, включающую высокопроизводительные коммутаторы уровня L2 для стационарных систем, добавлены новые модели, чтобы расширить круг возможных применений. В дополнение к функциям VLAN, новые модели SWR2310-28GT и SWR2310-18GT оснащены большим количеством портов и такими функциями, как порты для соединения с магистральной сетью, поддерживающие передачу многоканальных аудиоданных с частотой дискретизации 96 кГц на большие расстояния со скоростью до 10 Гбит/с. Таким образом, они являются идеальным выбором для безопасной, стабильной работы сети больших систем. Как и при использовании с другими коммутаторами серий SWR и SWP, программа Yamaha LAN Monitor дает возможность визуального мониторинга состояния сети, что значительно упрощает настройку системы Dante.

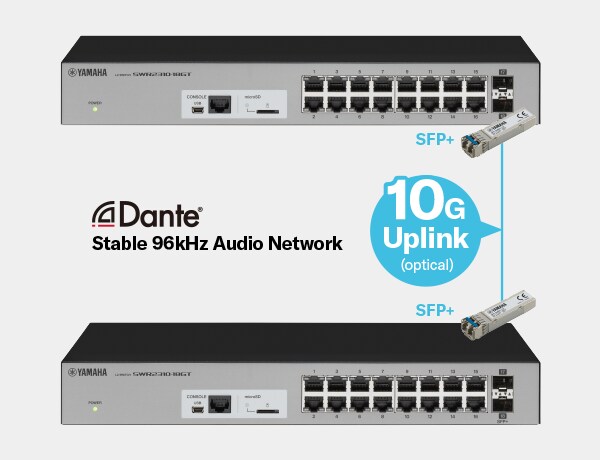

Модели с 10-гигабитными портами для эффективной работы магистральной сети
Коммутаторы SWR2310-28GT и SWR2310-18GT оснащены большим количеством портов, включая 10-гигабитные порты для безопасного и стабильного соединения с магистральной сетью, которые можно использовать для передачи многоканальных аудиоданных с частотой дискретизации 96 кГц. Дополнительные компактные подключаемые модули SFP-SWRT-SR и SFP-SWRT-LR обеспечивают надежную передачу аудиоданных с частотой дискретизации 96 кГц на большие расстояния (до 10 км в случае SFP-SWRT-LR), значительно улучшая производительность, надежность и универсальность коммутаторов в составе коммерческих систем, систем для театров и стадионов, а также других масштабных систем.

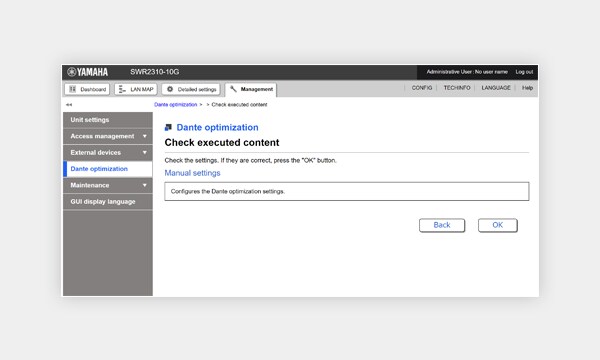

Оптимизация для сети Dante одним щелчком
Параметры IGMP и QoS для коммутаторов серии SWR можно автоматически оптимизировать для работы в сети Dante. Для этого достаточно нажать кнопку Dante optimization в графическом веб-интерфейсе пользователя. Эти параметры сети не играют значительной роли в простых системах, но их надлежащая настройка необходима для максимальной стабильности крупных сетей Dante.

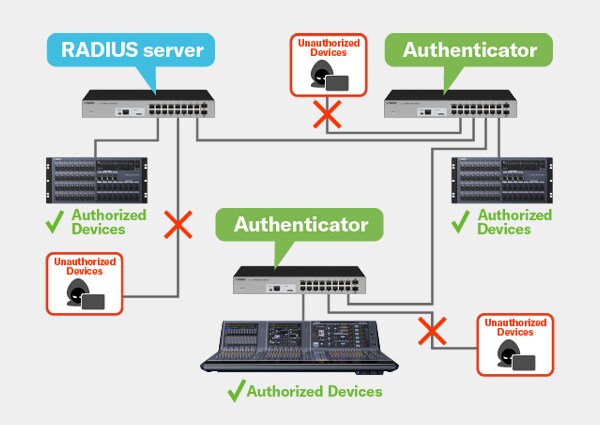

Интеллектуальное управление безопасностью
Встроенная функция сервера RADIUS дополняет функции VLAN, включенные в коммутатор серии SWR2310. Настроив один коммутатор в качестве сервера RADIUS и связав с ним другие коммутаторы, можно эффективно воспрепятствовать неавторизованному доступу к сети и улучшить ее защиту, даже если речь идет о крупномасштабной системе. Проверку подлинности устройств можно легко и быстро настроить с помощью графического веб-интерфейса пользователя.

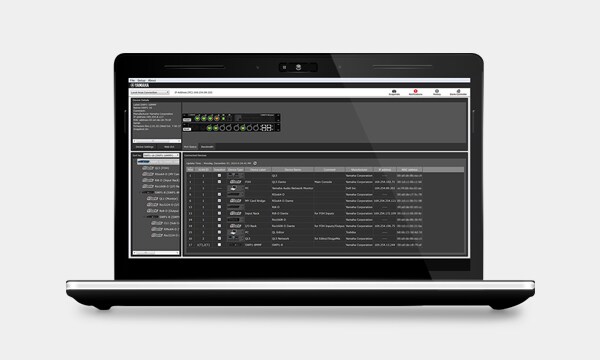

Визуальный мониторинг сети и удобное управление (Yamaha LAN Monitor)
Эффективность управления сетью Dante зависит от ряда параметров, таких как трафик в сети, статус коммутаторов и параметры отдельных устройств с поддержкой Dante. В приложении Yamaha LAN Monitor, предназначенной для коммутаторов серий SWP/SWR, на одном экране представлены все необходимые параметры. Мы называем такое графическое представление визуальным мониторингом сети. При желании вы даже можете сделать снимок нормального состояния сети и настроить оповещение в случае смены какого-либо из параметров, чтобы можно было быстро выявить проблему и легко ее устранить. Приложение Dante Controller также можно запустить из Yamaha LAN Monitor одним щелчком. Таким образом, на одном компьютере размещается полное решение для сети Dante.
Аксессуары для гибкого проектирования и установки системы
Для коммутаторов серии SWR доступен ряд аксессуаров, в том числе кронштейны для монтажа в стойку и настенного монтажа и модули SFP для передачи данных на большие расстояния. В совокупности это значительно расширяет возможности проектирования и установки системы. На схеме ниже перечислены варианты для каждой модели коммутатора серии SWR.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Кронштейны для монтажа в стойку включены в SWR2310-18GT / SWR2310-28GT
-
Монтаж в стойку (SWR2310-10G + RK-SWR)
-

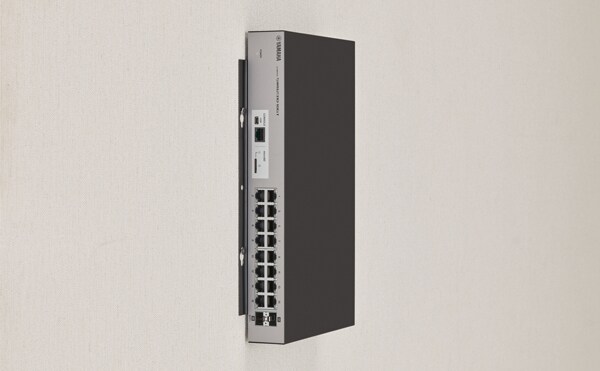

Настенный монтаж (SWR2310-18GT + WK-SWR)
* С помощью WK-SWR устройство можно установить на стену или потолок на высоте до 2 метров
* Устанавливать устройство нужно так, чтобы порты LAN не были направлены вверх или вниз
Системы

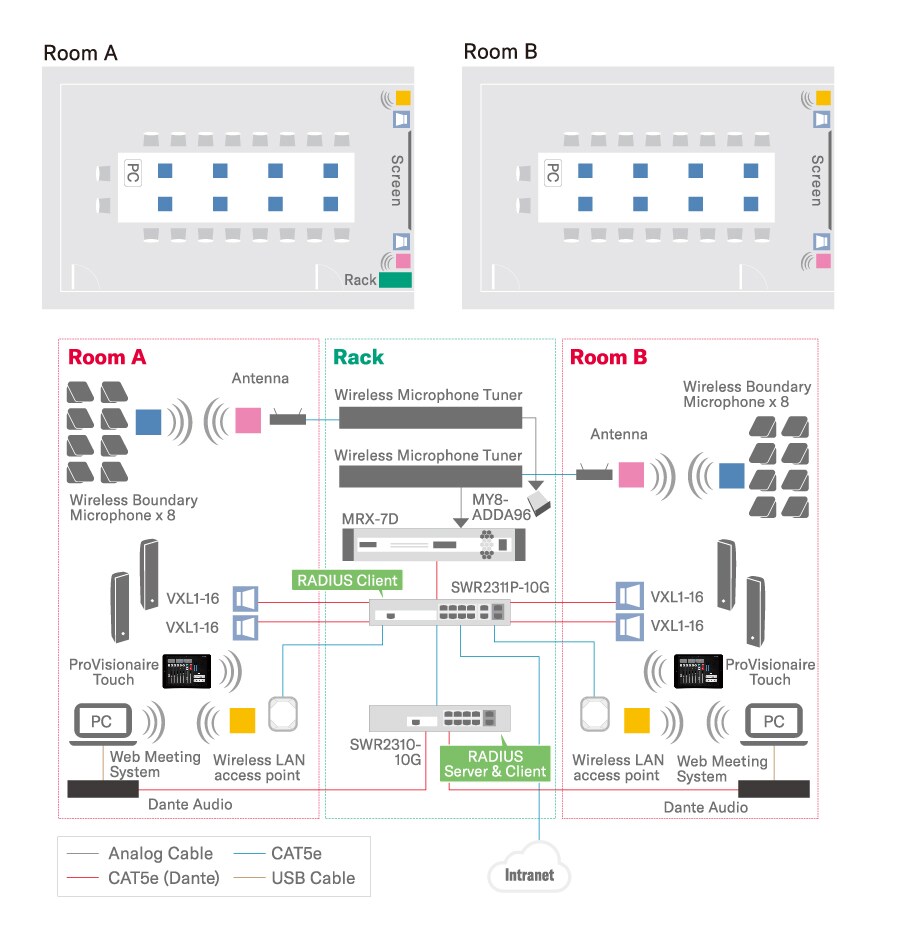

Пример системы
- Этот пример системы для конференц-зала включает систему систему удаленной конференц-связи, основанную на цифровом сигнальном процессоре, с помощью которой можно проводить конференции с абонентами в удаленных местоположениях.
- Благодаря сетевому подключению от входа к выходу производительность операций управления улучшается. Например, все задачи управления от установки настроек до устранения неполадок можно выполнить с помощью одного ПК.
– Эта система была разработана для обеспечения оптимального звука для совещаний и конференций. Она использует превосходные показатели распространения звука, обеспечиваемые VXL1-16P, чтобы обеспечить достаточную громкость и четкость вплоть до дальних углов помещения.
- Настроив один коммутатор в качестве сервера RADIUS и связав с ним другие коммутаторы, можно эффективно воспрепятствовать неавторизованному доступу к сети и улучшить ее защиту.
