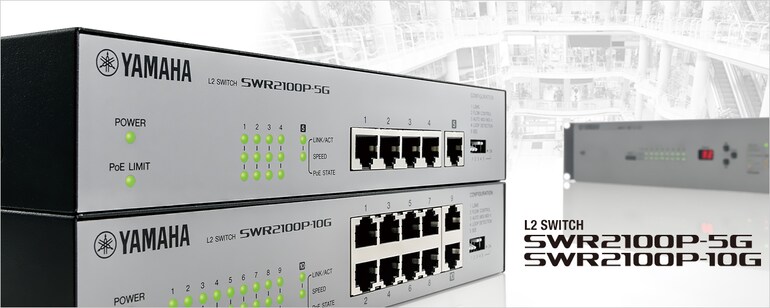

SWR2100PКоммутатор уровня L2

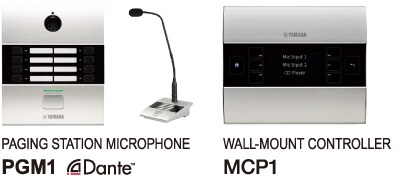

Устройства серии SWR2100P, представляющие собой простые коммутаторы L2, могут подавать питание, а также аудиосигналы и сигналы управления на устройство Dante с поддержкой питания PoE, такое как микрофон пейджинговой станции PGM1, всего через один кабель Ethernet. Поскольку подачу питания и сетевую проводку можно объединить, количество используемых кабелей можно уменьшить, а расстояние между соединениями —увеличить. Благодаря этому возрастает количество вариантов установки устройств Dante, а система становится более гибкой.

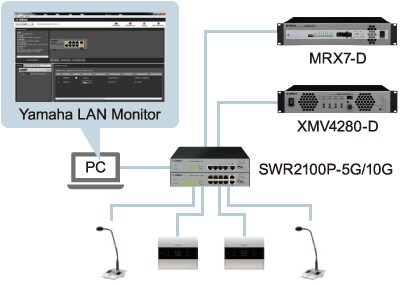

Системы, построенные на основе коммутаторов уровня L2 SWR2100P-5G или SWR2100P-10G, позволяют осуществлять всесторонний мониторинг сети с помощью специализированной программы Yamaha LAN Monitor с функцией мониторинга состояния питания PoE и возможностью включения/выключения.

Understanding how multiple switches installed in different locations are connected, plus how network devices are connected to those switches, can be a difficult, time-consuming task. The Yamaha LAN Monitor makes overall network topology clearly visible, giving the user a comprehensive overview of how multiple switches and Dante network devices are interconnected. Simply connect a computer to the nearest SWR2100P series switch and launch the Yamaha LAN Monitor software.

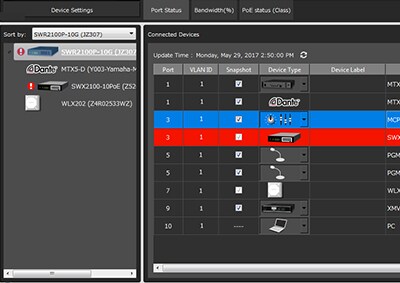

Вы можете сделать «снимок» состояния сети, когда она будет настроена нужным образом. Затем ПО сможет автоматически отслеживать состояние настроек и сообщить вам о каких-либо изменениях. Вы можете сделать снимок сети, а затем получите предупреждение, если кабель будет отсоединен, устройство выключено, или если, например, перед мероприятием будет подключено что-то неправильно.

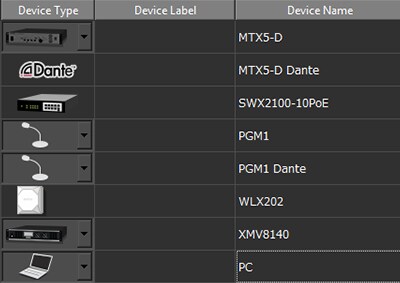

Определение устройств, подсоединенных к коммутатору только по их IP- и MAC-адресу — это сложный подход, который может давать неточные результаты. Подсоединенные устройства Dante обозначаются пиктограммой Dante, а также идентификатором устройства, ранее заданном в ПО Dante Controller. Вы также можете ввести дополнительную информацию, такую как местоположение устройства, в поля «Подпись» и «Комментарий».

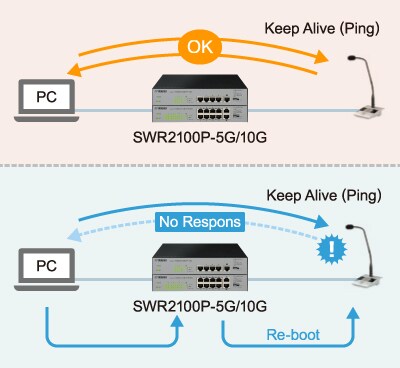

Если устройство мониторинга не отвечает на команду проверки связи (Ping), оно определяет, что произошла ошибка, и автоматически прекращает подачу питания PoE на это устройство, а затем возобновляет его. При этом происходит перезапуск оборудования мониторинга и попытка его восстановить. Совместное управление состоянием устройств, распределенных по обширной территории, может обеспечить более плавную работу по управления оборудованием.
