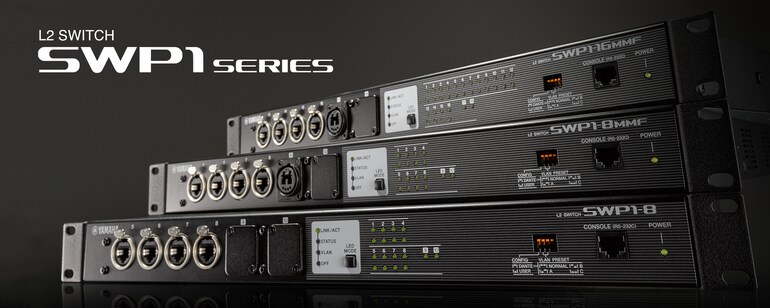

SWP1

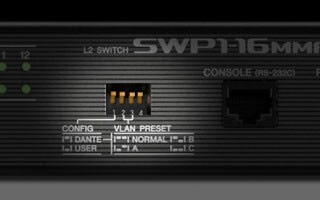

Настройка и эксплуатация простых сетей Dante не представляет затруднений, однако с возрастанием их сложности требуется корректная настройка коммутатора для обеспечения максимальной стабильности работы сети. Настройка QoS и IGMP Snooping и других параметров интеллектуального коммутатора — довольно сложная задача, требующая специальных знаний скорее из области ИТ, нежели из области работы со звуком. Коммутаторы серии SWP1 позволяют восстанавливать корректные настройки Dante с помощью обычного DIP-переключателя. Это не требует ни специальных познаний, ни обучения.

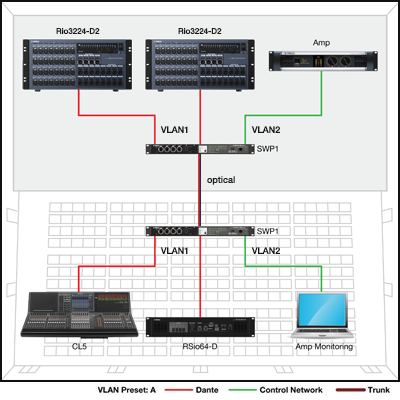

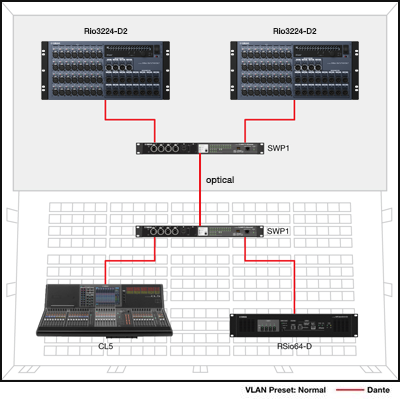

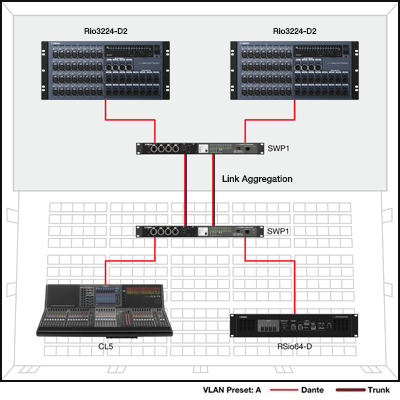

Эффективная сеть должна обеспечивать одновременную работу нескольких сервисов: связь Dante, работу StageMix и других функций для смарт-устройств, работу компьютерных программ по управлению цифровыми микшерами и усилителями. Но чем больше сервисов функционирует в одной сети, тем больше вероятность возникновения помех и различных проблем. Идеальным решением является использование виртуальных доменов VLAN для изоляции разнотипных данных, но такая конфигурация требуют определенных познаний в сфере ИТ. Коммутаторы серии SWP1 имеют три фиксированные установки VLAN, которые можно выбрать с помощью DIP-переключателя. Предусмотрен также режим USER, который позволяет выполнить индивидуальную настройку VLAN. *При установленном оптическом модуле расширения MMF-SWP1 становятся доступными порты 9 и 10 на модели SWP1-8, порт 10 на модели SWP1-8MMF и порт 18 на модели SWP1-16MMF.

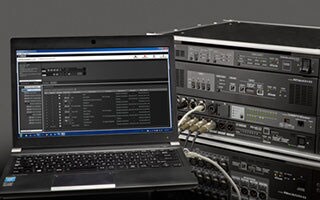

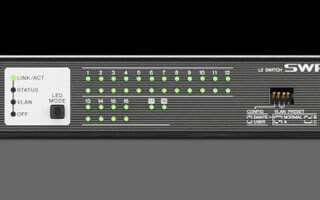

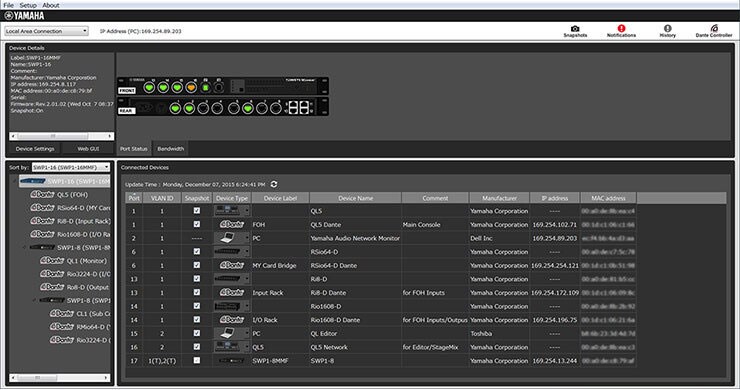

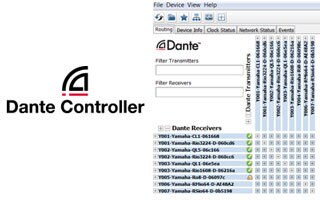

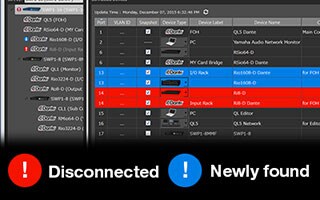

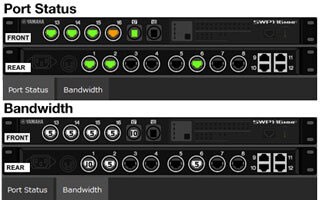

Эффективность управления сетью Dante зависит от ряда параметров, таких как трафик в сети, статус коммутаторов и параметры отдельных устройств с поддержкой Dante. В программе Yamaha LAN Monitor, предназначенной для коммутаторов серии SWP1, на одном экране представлены все необходимые параметры. Мы называем такое графическое представление визуальным мониторингом сети. При желании вы даже можете сделать снимок нормального состояния сети и настроить оповещение в случае смены какого-либо из параметров, чтобы можно было быстро выявить проблему и легко ее устранить. Приложение Dante Controller также можно запустить из Yamaha LAN Monitor одним щелчком. Таким образом, на одном компьютере размещается полное решение для сети Dante.

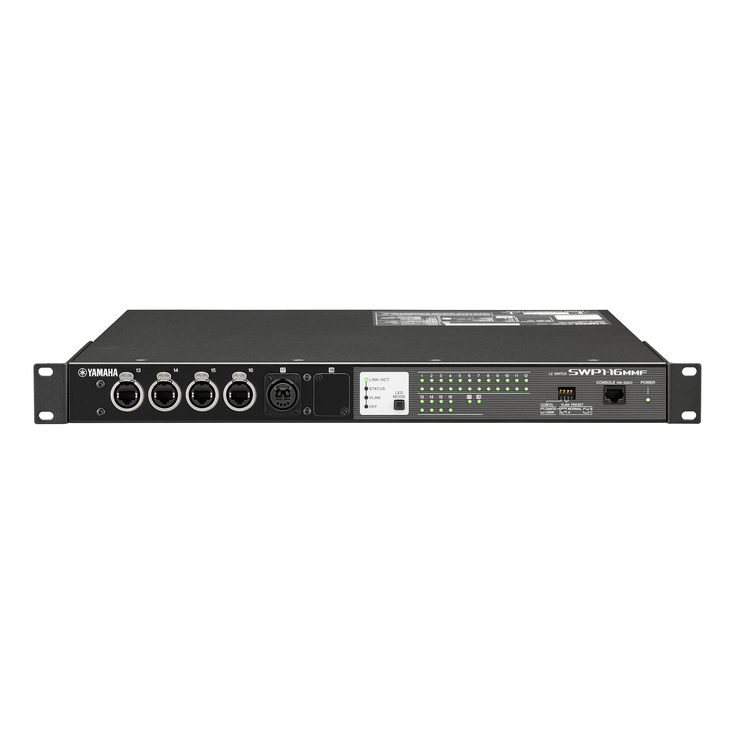

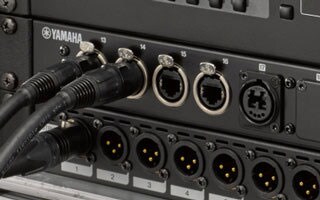

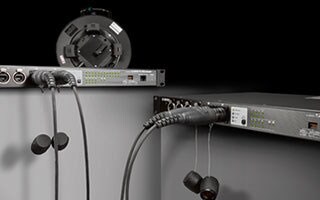

Надежность — важнейший фактор в работе с живым звуком: ничто не должно мешать представлению. На обычных сетевых коммутаторах используются разъемы RJ45, которые удобны для подключения к компьютеру. Между тем коммутаторы серии SWP1 оборудованы прочными и надежными разъемами etherCON — как на консолях Yamaha CL/QL и других устройствах с поддержкой Dante.

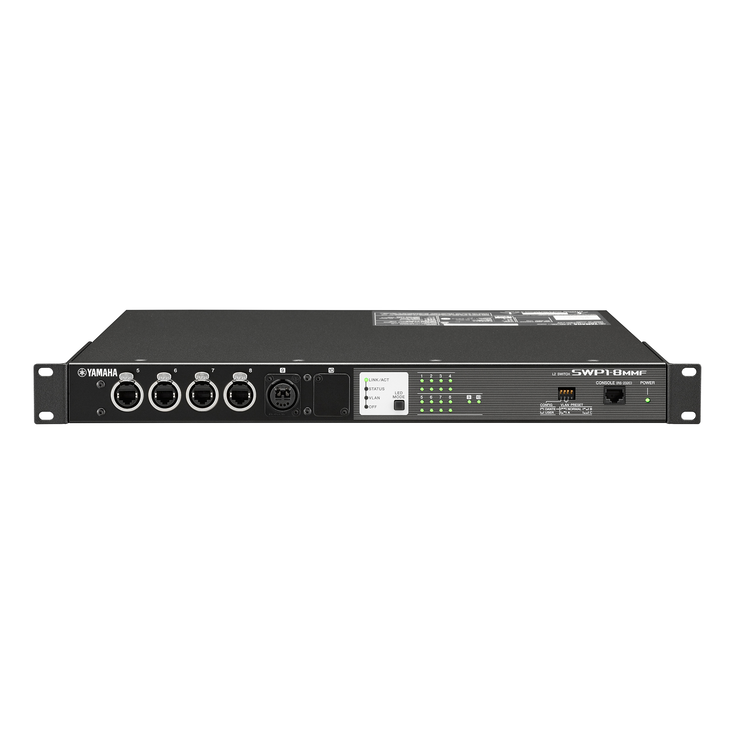

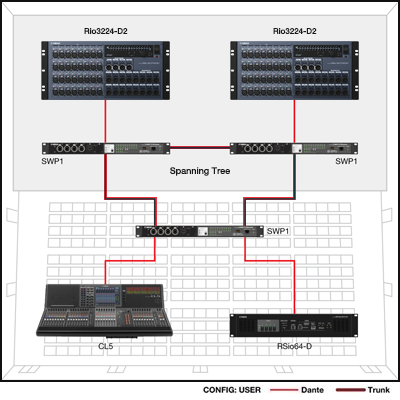

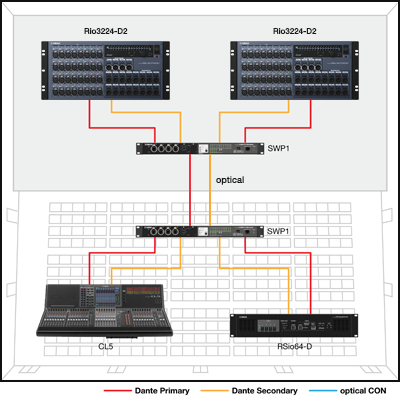

Модели SWP1-8MMF и SWP1-16MMF оснащены многомодовыми оптическими разъемами opticalCON. Обе обеспечивают передачу сигнала на расстояние до 300 метров. Если требуется два оптических кабеля для организации резервного соединения, достаточно добавить оптический модуль расширения MMF-SWP1. Для резервного соединения можно также использовать протокол RSTP (Rapid Spanning Tree Protocol).

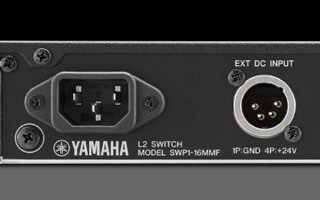

Помимо стандартного разъема AC IN, коммутаторы серии SWP1 имеют вход EXT DC INPUT с гнездом типа XLR-4-32. Подвод к нему постоянного напряжения +24 В обеспечивает резервное питание, которое будет поддерживать работу устройства в случае возникновения проблем в сети переменного тока. Для большей надежности разъем AC IN оборудован фиксатором (V-Lock), который помогает предотвратить случайное разъединение.

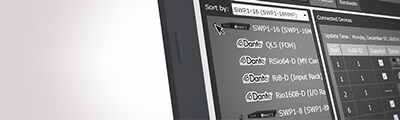

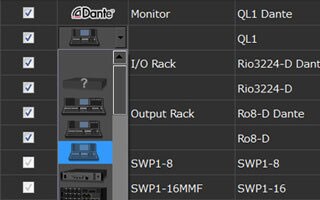

Для того чтобы понять, как соединены установленные в разных местах коммутаторы и каким образом с ними соединены сетевые устройства, иногда уходит много сил и времени. С помощью Yamaha LAN Monitor можно ясно увидеть общую топологию сети и определить, каким образом связаны многочисленные коммутаторы и сетевые устройства Dante. Просто подключите компьютер к ближайшему коммутатору серии SWP1 и запустите программу Yamaha LAN Monitor.
