PM5DЦифровая микшерная консоль

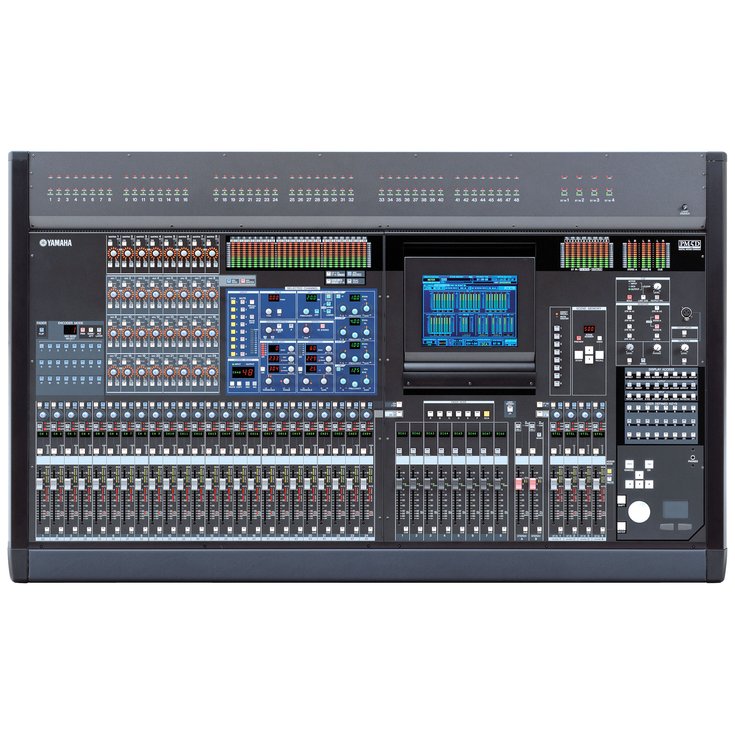

Консоли PM5D и PM5D-RH различаются только функциями ввода (input). В консолях PM5D используются стандартные высокоэффективные предусилители на входах, а в PM5D-RH добавлена возможность программного управления входной чувствительностью предусилителя каждого входа, настройки которого можно сохранять в различные библиотеки, независимо от сцен.

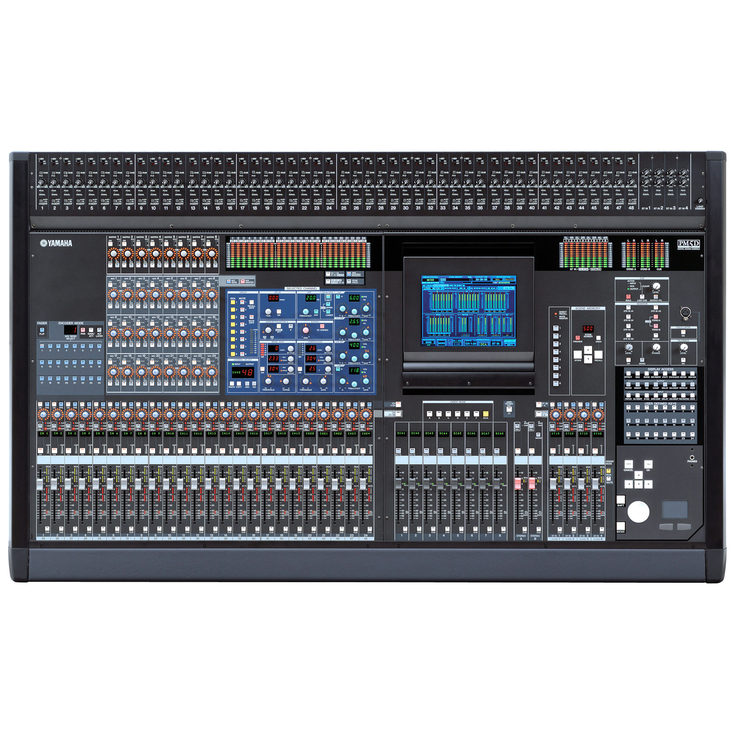

Консоль PM5D, которая на удивление компактна и весит около 100 кг, оснащена 48 моно и 4 стерео выходами, 24 шинами микшера и 2 стереовыходами, а также 8 матричными выходами (с возможностью расширения). Шины микшера в режиме "variable" можно использовать как дополнительные шины, а в режиме "fix" - как групповые шины, подключаемые до или после регулятора панорамирования. Полный набор физических разъемов ввода-вывода также расширяет возможности коммутации и совместимость системы. Внутренняя цифровая коммутация обеспечивает полный контроль над маршрутизацией сигналов, но в PM5D есть отдельные разъемы для прямого подключения без коммутации - так же, как это происходит в обычных аналоговых консолях. Но вы можете воспользоваться удобством цифровой коммутации, если требуется указать инсертные точки, прямые выходы, точки измерения, ключевые точки динамического процессора и т.д. Теперь у Вас есть мощные функции коммутации, которые были недоступны в аналоговых устройствах.

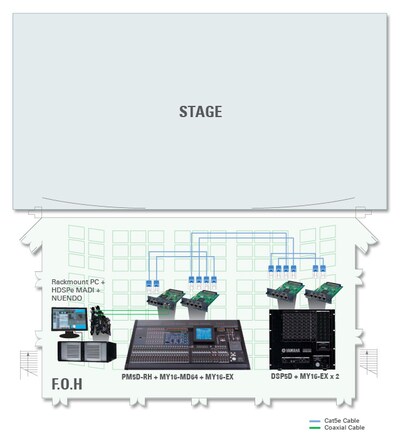

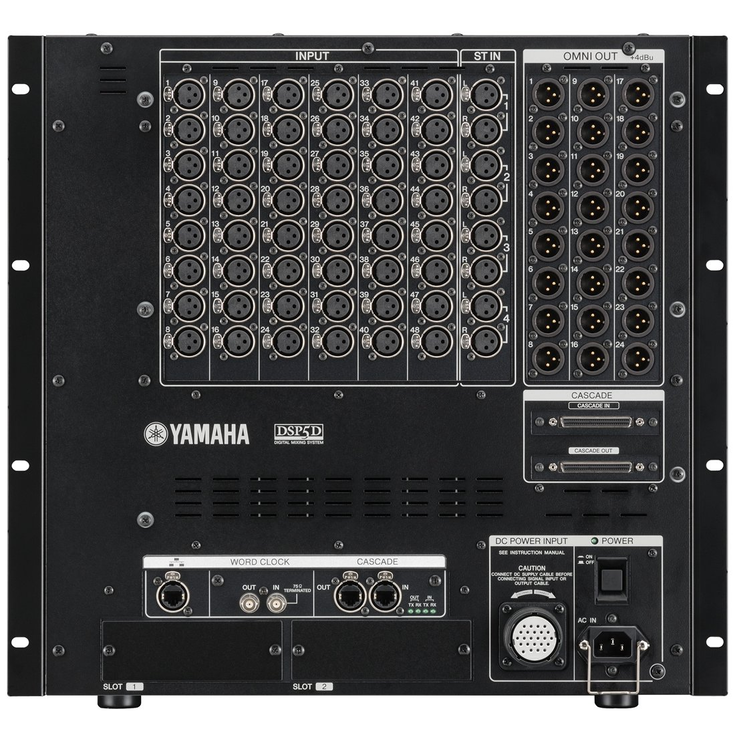

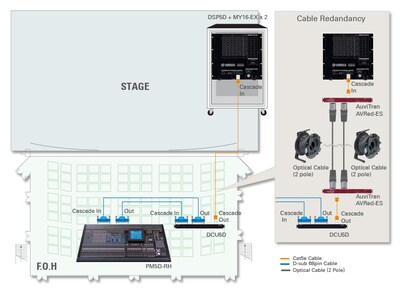

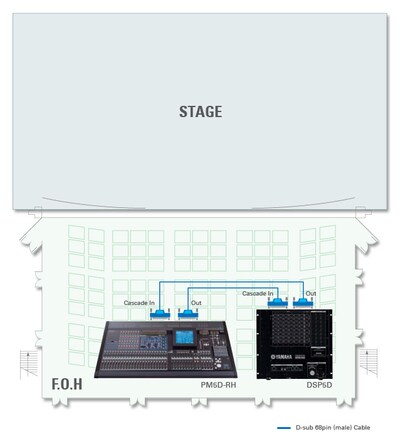

Если возможности одной лишь консоли PM5D не удовлетворяют вашим требованиям, то система PM5D-EX, возможно, — именно то, что вам нужно. Этот мощный комплект для работы с живым звуком и записи представляет собой сочетание цифровой микшерной консоли Yamaha PM5D и цифровой системы микширования DSP5D, обеспечивающее возможности ввода/вывода и обработки как у двух консолей PM5D, управляемых с одной поверхности управления. Это в общей сложности 96 монофонических и 8 стереофонических входных каналов в очень гибкой и эффективной конфигурации. После выполнения нескольких простых подключений DSP5D становится составной частью консоли PM5D и может управляться с управляющей поверхности последней наряду с ее внутренними функциями. Поэтому, несмотря на наличие 96 микрофонных входов и 48 универсальных выходов (24 шины микширования и 16 матричных шин), а также удвоенных возможностей обработки данных, вы можете просто подключить источники сигнала и выходные устройства и сразу же приступить к микшированию, не тратя времени на дополнительное обучение. В систему PM5D-EX может входить консоль PM5D или PM5D-RH.

Это идеальный пример функции, реализованной в ответ на пожелания пользователей. Запись живого звука, сделанную во время репетиции или выступления, можно временно вставить в сцену, вызванную из памяти на текущий момент, без воздействия на конфигурацию патчей, сохраненную вместе с этой сценой. Таким образом, предварительно записанный материал можно использовать для настройки и детальной корректировки саунда при отсутствии музыкантов на сцене. Для переключения с микрофонных источников на воспроизводимые дорожки или на комбинацию тех и других достаточно нажать кнопку. А поскольку функция Virtual Soundcheck изолирована от основного управления сценами, вы можете вызывать из памяти, редактировать и пересохранять сцены в режиме Virtual Soundcheck, не боясь внести реальные изменения в сохраненные патчи. В отличие от похожих функций в других консолях, на функцию Virtual Soundcheck консоли PM5D можно по мере необходимости назначать отдельные каналы, поэтому во время саундчека вы можете сохранять звуковые эффекты или каналы фоновой музыки без изменений.

The input channels provide a range of features you'd expect on a top-class live sound console: 26-dB pad, continuous 44-dB gain trim on the PM5D or 72-dB gain trim on the PM5D-RH, phantom power, phase, HPF, and four-band parametric EQ. There are also many functions you wouldn't find on any analog console, such as a choice of two EQ types, independent gate and compression dynamics for each channel, digital attenuation/gain, delay, and MS decoding. The mix, stereo, and matrix buses also offer these features with the exception of gain trim, gate dynamics, and assignment capability that are not necessary on the output buses. The mix and stereo buses do include eight-band parametric EQ rather than the four-band parametric EQ on the input channels, for additional output EQ control. You can also pair channels both horizontally and vertically, and link EQ and compressor parameters between specified channels.

В дополнение к обширным возможностям обработки, обеспечиваемым функциями каналов, консоль PM5D оснащена восемью встроенными высокоэффективными мультиэффектными процессорами и двенадцатью графическими эквалайзерами. Цифровую систему патчинга ввода/вывода можно использовать для вставок патчей в различных точках сигнального тракта или в стандартном контуре посыла/возврата. Однако поскольку не в каждой области применения должны полностью задействоваться все восемь мощных процессоров эффектов, какую-то часть этих ресурсов можно при необходимости переориентировать на обеспечение добавочной вставляемой графики и дополнительных возможностей параметрических эквалайзеров. Консоль PM5D также оснащена не имеющими сопоставимых аналогов технологиями VCM и REV-X от Yamaha! У вас есть немедленный доступ к известным программам реверберации REV-X, а также программам Compressor276, Compressor260 и EQ601 из пакета AE-011 Channel Strip и программам Open Deck из пакета AE-021 Master Strip. Эффекты можно редактировать с дисплея консоли и при помощи ее аппаратных средств управления или с компьютера, на котором работает прилагаемое программное обеспечение PM5D Editor. Графические эквалайзеры можно назначать на DCA-фейдеры для прямого усиления/урезания отдельных частотных полос. Разумеется, если вы используете расширенную систему PM5D-EX, то возможности обработки, которыми вы располагаете, гарантированно удваиваются. Консоль PM5D предлагает тот или иной управляющий формат, знакомый каждому, кто ранее пользовался любой другой консолью Yamaha; секции Selected Channel и Scene — отличные тому примеры. Однако в PM5D эти функциональные особенности улучшены и оптимизированы для работы с живым звуком с акцентом на быстрый простой доступ. Некоторые функции являют собой результат модернизации возможностей флагманской цифровой концертной консоли PM1D, такие как 25 кнопок, назначаемых пользователем, в дополнение к восьми кнопкам прямого вызова сцен Direct. Функция Fader Mode позволяет назначать заданные операции на DCA-фейдеры для быстрого централизованного доступа и управления, а кнопки прямого доступа Encoder Mode — мгновенно назначать ряд важных функций на кодеры каналов. Имеется пространство «scribble strip» под кодерами каналов, и есть кнопки, определяемые пользователем (User Defined Keys), если вы предпочитаете традиционный метод идентификации каналов. Предусмотрены функции сохранения и вызова из памяти полных сцен с защитой вызываемых сцен от нежелательных изменений параметров. Многочисленные отзывы искушенных звукоинженеров, работающих с цифровой консолью PM1D по всему миру, повлекли за собой ряд усовершенствований, реализованных в PM5D. Так, например, функция Scene с защитой вызываемых сцен от стирания обеспечивает детальные установки параметров каждого канала, выборочный вызов и список событий, задающий последовательность вызова сцен с метками. Вы также можете сохранять параметры в библиотеках данных и указывать библиотеку, связанную с той или иной сценой, для максимальной защиты вызываемых сцен. Кроме того, есть функция блокировки консоли, способная предотвратить нежелательные инциденты перед важным шоу, и функция блокировки операций, позволяющая заблокировать определенные функции, оставив другие доступными.

The PM5D offers a control format that will be familiar to anyone who has used any other Yamaha console - the Selected Channel section and Scene section are good examples. But in the PM5D these features have been refined and optimized for live sound, with emphasis on fast, easy access. Some features have evolved from features found on the flagship PM1D digital live console, such as 25 assignable User Defined keys in addition to eight Direct Recall keys for scene recall. A Fader Mode function lets you assign specified operations to the DCA faders for fast, centralized access and control, and direct-access Encoder Mode keys instantly assign a range of important functions to the channel encoders. There's a "scribble stri" space below the channel encoders and User Defined Keys if you prefer the traditional channel identification method. Full scene save and recall functionality is provided, with recall safe to prevent unwanted parameter changes.

PW800W - это универсальный блок питания, который обеспечивает чистый стабильный сигнал питания в любой точке мира - даже если напряжение сети всего 85 В. Второй блок питания PW800W можно подключить с помощью одного кабеля и создать отказоустойчивую систему с дублированным питанием. Это компактное устройство с 3U-дизайном, крепящееся на стойке, весит всего 10 кг, что облегчает его транспортировку и размещение.
