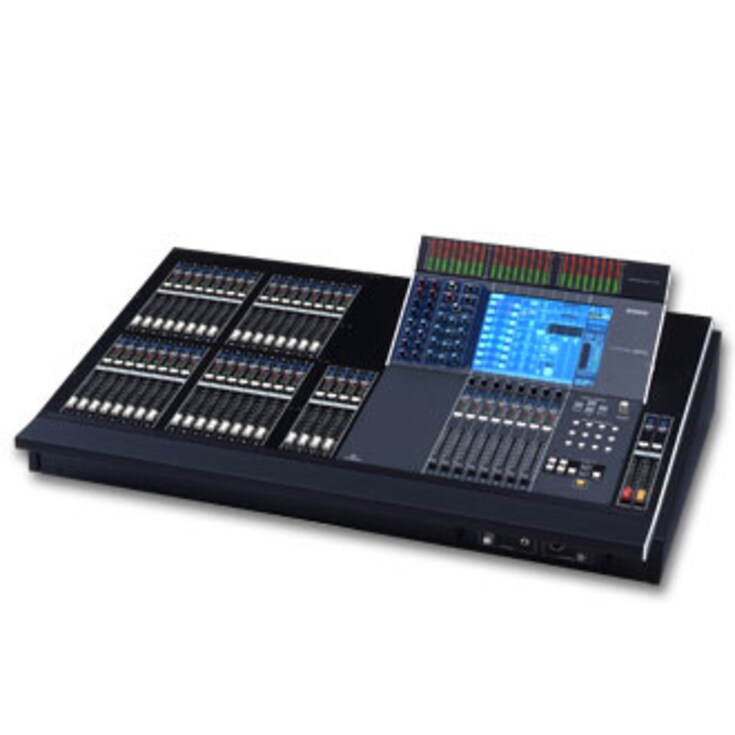

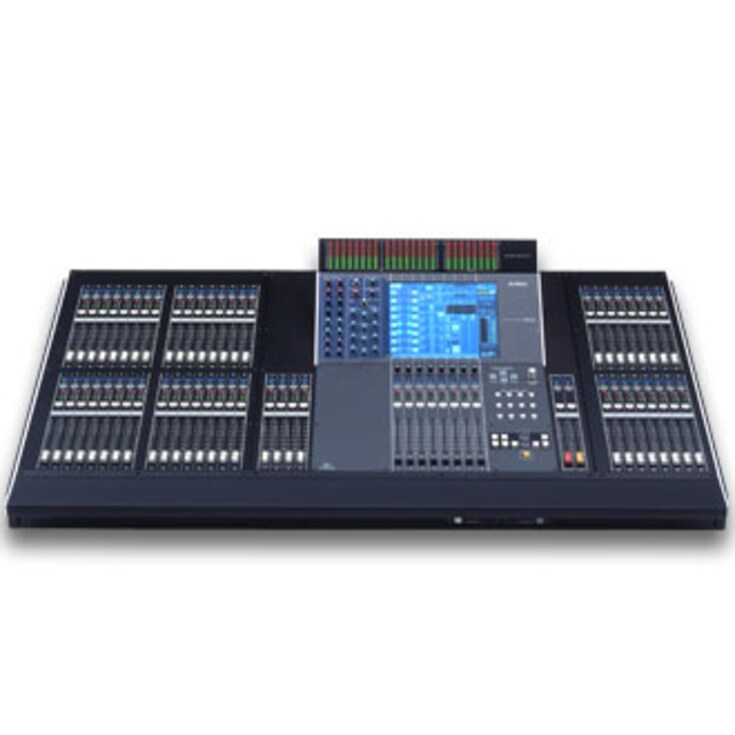

M7CLЦифровая микшерная консоль

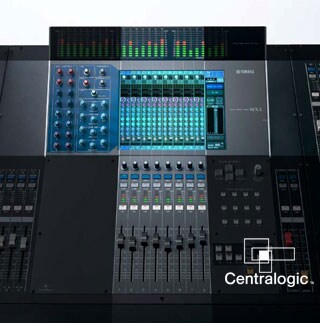

Centralogic™ - это инновационный подход компании Yamaha к работе с консолью, обеспечивающий полный контроль с доступной центральной зоны. Блок из восьми каналов можно перевести в центр консоли с помощью навигационных клавиш, а управлять этим каналами можно с помощью центрального интерфейса, в который входит сенсорный экран и регуляторы, расположенные прямо под ним. Также в консоли используется популярный интерфейс Selected Channel компании Yamaha, предоставляющий множество функций, которые делают управление консолью во время живых выступлений таким же простым, как и у аналоговых консолей.

Имеющийся в M7CL интуитивно понятный управляющий интерфейс привлекает большое внимание, но звучание этих замечательных консолей не менее выдающееся. В конце концов, здесь действительно можно говорить о всеобъемлющем подходе к звуку.

Регулирование усиления осуществляется первоклассными предусилителями входных каналов в диапазоне свыше 72 дБ. Коэффициент предварительного усиления можно вызывать из памяти, как и почти все установки других параметров консоли. Прикоснувшись к секции предварительного усиления на дисплее, вы получаете доступ к установкам фантомного питания напряжением +48 В и фазы.

Опция DYNAMICS 1 позволяет задать пороговый уровень пропускания для входных каналов или пороговый уровень компрессора для микшерных, матричных и/или стереофонических/монофонических каналов. Опция DYNAMICS 2 позволяет задать пороговый уровень компрессора для входных каналов. В обоих случаях фактически регулируемый параметр зависит от процессора динамической обработки звука, выбираемого из прилагаемой обширной библиотеки динамических характеристик, содержащей затворы, компрессоры, расширители и даже деэссеры для передовой обработки вокала. Несмотря на изначально заданные установки обработки затворами и компрессорами, можно использовать и двухкаскадные компрессоры.

Эта чрезвычайно универсальная секция 4-полосного параметрического эквалайзера обеспечивает максимальную эффективность и качество частотной коррекции для всех входов и шин. Переключаемые алгоритмы эквализации типов I и II позволяют выбирать тот тип коррекции амплитудно-частотной характеристики, который наиболее соответствует области применения.

Порой неизбежно возникают моменты, когда хочется связать между собой пару фейдеров для работы со стереосигналами или, быть может, даже связать между собой больше каналов для одновременного управления. M7CL позволяет связывать между собой сколько угодно каналов и даже отменять выбор параметров, взаимное связывание которых вам не нужно. Можно даже создавать связи со смещениями по уровню.

Управляющие сигналы можно посылать на 16 шин микширования и 8 матриц, которые могут использоваться в качестве вспомогательных, мониторных, посылающих эффекты или групповых средств управления в зависимости от того, выбран ли режим предаттенюатора или пред/постфейдера AUX SEND (VARI) или же режим GROUP (FIXED). Также имеется режим INPUT TO MATRIX, позволяющий посылать сигналы входных каналов прямо в матрицу.

Подключение к входам и выходам M7CL выполняется непосредственно - для каждого входного канала есть аналоговый разъем, также есть 16 аналоговых общих выходов и цифровой выход 2TR. Каждый слот для карт Mini-YGDAI I/O позволяет подключить 16 дополнительных цифровых или аналоговых каналов ввода-вывода, что в сумме дает всего 48 каналов ввода-вывода. Универсальная система цифровой коммутации позволяет легко коммутировать и стандартные входы-выходы и дополнительные каналы в соответствии с вашими требованиями. А удобный и понятный экран коммутации делает этот процесс очень простым.

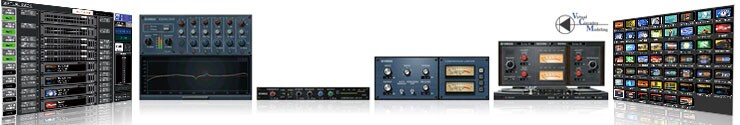

Кроме впечатляющих функций микширования в консоли M7CL используется виртуальная стойка для 8 устройств, в которую можно загружать до четырех эффектов и четырех графических эквалайзеров. Также вы можете использовать меньше эффектов и заполнить всю стойку 8 эквалайзерами, работающими одновременно. В число 48 эффектов включен известный ревербератор REV-X компании Yamaha. Можно использовать стандартные одноканальные 31-полосные графические эквалайзеры или инновационный Flex15 GEQ с двумя каналами, с чьей помощью вы можете регулировать 15 полос во всем диапазоне. Если виртуальную стойку заполнить 8 Flex15 GEQ, то вы получите 16 каналов эффективных графических эквалайзеров! Полосами эквалайзеров можно управлять напрямую с помощью фейдеров Centralogic™

16 общих выходов, цифровые выходы 2TR и 48 дополнительных выходов, доступных с помощью карт расширения Mini-YGDAI, в сумме дают 66 выходных канала, во всех из которых используются регуляторы задержки, фазы (полярности) и уровня. Даже если вы посылаете тот же сигнал шины в разные направления, к каждому выходному каналу можно применить свои параметры компенсации расстояния от колонок, что дает возможность получить эффективную систему с компенсацией задержек без какого-либо внешнего оборудования.

Встроенный универсальный блок питания консоли M7CL позволяет просто подключить ее в любую розетку и незамедлительно начать работу. Но если вам требуется отказоустойчивая система с избыточными блоками питания, вы можете использовать блок PW800W (такой же, как и в консоли PM5D), подключаемый по кабелю PSL360.

Память шаблонов настроек консоли M7CL можно использовать для восстановления всего ее состояния, включая параметры усиления головного усилителя. Еще больше универсальности консоли придает функция Recall Safe, позволяющая не восстанавливать параметры определенных каналов. Это можно использовать, например, для сохранения канала эффекта или ведущего без изменений, при этом они все время будут доступны для ручного управления. Функция Recall Focus дополняет эту возможность, позволяя указать, параметры каких функций нужно восстановить: параметры головного усилителя, виртуальной стойки эффектов, входных и выходных фейдеров, а также входных и выходных каналов.

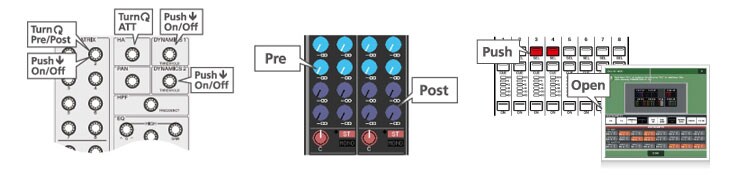

[V3.5] Output Port window added.- Output Port settings could previously only be made from the console. Now they can be made from the M7CL V3 Editor as well.[V3.5] Mix to Matrix control now possible in Sends on Fader mode.[V3.5] Mix Name display provided in the Selected Channel window.[V3.5] Added shortcut functions:- Right click to switch Post/Pre for all MIX Sends.- Double-click in the Dynamics or EQ area of the Overview display to open the Selected Channel window.[V3.5] Tab to move to the next entry field of ch name.[V3.0] Sends on Fader in M7CL V3 Editor- Sends on Fader functionality in the M7CL V3 Editor software provides remote console-independent Sends on Fader operation so that, for example, an engineer could make stage monitor adjustments from a tablet PC while standing in front of the monitors.

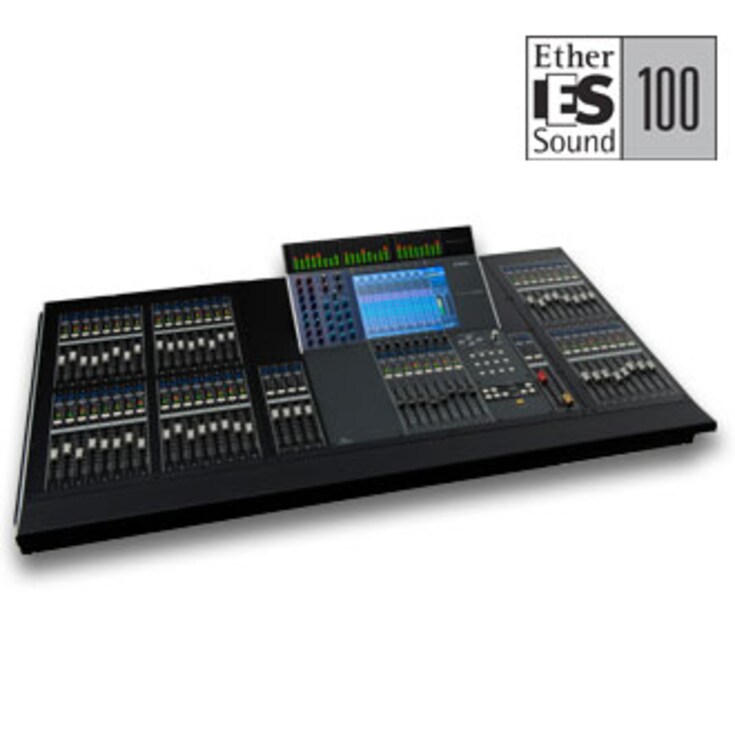

Если оригинальная модель M7CL-48 имеет 48 аналоговых входов, новая модель M7CL-48ES имеет в общей сложности три порта EtherSound. К двум из них можно подключить до трех коммутационных блоков Yamaha SB168-ES EtherSound в последовательной или кольцевой конфигурации. Третий порт позволяет обеспечить постоянное соединение с компьютером, когда коммутационные блоки объединены в кольцевую сеть.

Чтобы наладить простое последовательное подключение, достаточно соединить M7CL-48ES с коммутационными блоками SB168-ES соответствующими кабелями и включить питание. Программное обеспечение ESMonitor при этом не требуется. Вся настройка производится автоматически — вам даже не нужно беспокоиться об установке идентификационных номеров для используемых коммутационных блоков или порядке их следования. Организовать кольцевую сеть также несложно — достаточно выполнить всего нескольких простых настроек.

Приложение StageMix обеспечивает функции дистанционного управления M7CL через простой, интуитивно понятный графический интерфейс из любого места в пределах дальности действия беспроводной связи. Это программное обеспечение разработано для того, чтобы звукоинженеры могли регулировать мониторные миксы с сценических позиций исполнителей, напрямую контролируя параметры микширования с iPad без отдачи устных распоряжений помощнику. Результат — улучшение миксов за меньшее время, огромное преимущество при подготовке к выступлениям в сжатых временных рамках. ПО StageMix не обеспечивает дистанционного управления всеми параметрами M7CL, но ориентировано на соблюдение требований к регулированию мониторных миксов на сцене.

Данная функция позволяет выполнять многодорожечную прямую запись в память Steinberg Nuendo 5 или аналогичного программного обеспечения цифровой звуковой рабочей станции. AuviTran Network ASIO Streamer сводит воедино два широко известных стандарта цифрового звука: EtherSound и ASIO. Возможность прямого подключения сети EtherSound к высокоэффективному программному обеспечению записи и воспроизведения на базе протокола ASIO упрощает дополнение аудиосистем с поддержкой EtherSound высококачественными цифровыми функциями записи и воспроизведения живого звука. Например, единственный Ethernet-кабель CAT5e, соединяющий M7CL-48ES с компьютером на базе Windows, работающим с Steinberg Nuendo 5 или аналогичным программным обеспечением цифровой звуковой рабочей станции, обеспечивает одновременную запись до 48 каналов.

В дополнение к трем коммутационным блокам SB168-ES, подключенным через Ethernet-порты консоли, можно дополнительно подключить до трех блоков SB168-ES через карты MY16-ES64 и MY16-EX, установленные в слоты расширения. M7CL-48ES поддерживает подключение до 96 источников сигнала и управление ими. И любые 48 из них можно единовременно выбирать для микширования путем простого переключения сцен.
