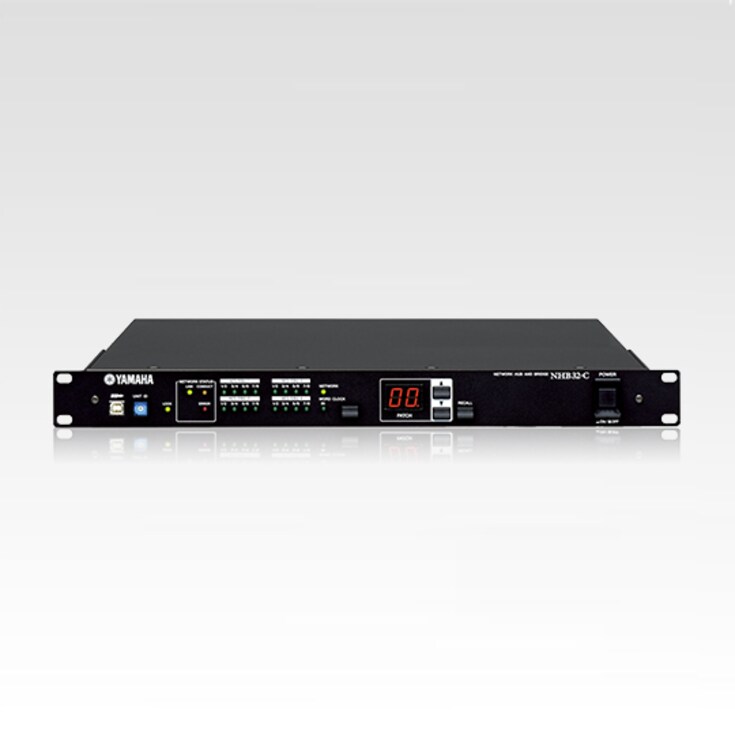

32-канальный интерфейсный модуль стандартов AES/EBU и CobraNet™ позволяет организовать передачу сигналов аудио и управления в виде локальной сети LAN.
- A single NHB32-C unit can support up to 32-channels of digital audio I/O, and one control signal I/O.
- Four separate 8-channel AES/EBU input/output terminals.
- CobraNet™ transfers high-quality 20-bit or 24-bit 48 kHz digital audio over four bundle paths in real time.
- MIDI, head amp remote (AD8HR, AD824) and amplifier control.
- NetworkAmp Manager software allows central control of both audio and control signals.
- Up to eight NHB32-C units can be networked, with each unit transferring and receiving four bundles, and 64 channels of digital audio can be received from any ACU16-C or NHB32-C on the network via CobraNet™.
- A networked system with ACU16-C and NHB32-C units is capable of handling up to 64 channels of digital audio.
- Multicast and unicast modes can be used in combination to optimize bandwidth.
- Primary and secondary CobraNet™ ports are built-in, providing a redundant network for reliable operation.
Характеристики
32канальный интерфейсный модуль для подключения устройств по протоколу CobraNet™
Интерфейсный модуль с 32 входами и выходами для сигналов аудио и управления Интерфейсный модуль NHB32-C оборудован 32 входными и 32 выходными каналами для работы по протоколу CobraNet™ и соединений стандарта AES/EBU. Используйте модуль NHB32-C для передачи управляющих сигналов на модуль ACU16-C управления усилителями, различные MIDI-устройства или головной усилитель AD8HR.* * В каждый момент времени может использоваться только один тип управления. О технологии CobraNet™ Спрос на крупномасштабные аудиосистемы все более увеличивается, и вместе с тем возрастают потребности в современных развитых сетевых технологиях, способных обеспечить высококачественную и надежную передачу аудиосигналов в больших концертных залах и на открытых площадках, и обеспечивающих полный контроль над аудиоаппаратурой. Технология CobraNet™, обладает большими возможностями многоканальной передачи сигналов как аудио, так и управления по сетевому кабелю. Комплексная система CobraNet позволяет устройствам обмениваться цифровыми сигналами на расстояние до 100 м* по обычному кабелю CAT-5/100Base-TX или на расстоянии до 2 км по оптоволоконному кабелю. Эта технология обладает высокой скоростью – задержка постоянна и составляет всего 5,33 мс**; высокой надежностью, благодаря встроенной системе резервирования; а стандартные разъемы и кабели делают подключение аппаратуры исключительно простым и экономичным. * Реальная максимальная длина кабелей может отличаться, что зависит от качества конкретного сетевого оборудования и настроек. ** В настоящий момент системой CobraNet™ поддерживаются низкие стандартные значения задержек, которые могут быть выбраны пользователем из ряда: 5,33 мс, 2,67 мс и 1,33 мс.
Цифровая передача до 32 входных и 32 выходных звуковых каналов
"Технология CobraNet™ полностью совместима с технологией Ethernet и очень полезна при передаче звуковых и управляющих данных по обычной сети Ethernet. Модуль NHB32-C оснащен отдельными 8-канальными AES/EBU входными и выходными разъемами и использует технологию CobraNet™ для передачи 20-битного или 24-битного цифрового звука с частотой дискретизации 48 кГц по четырем пакетам в реальном времени.
* Один пакет содержит 8 каналов 20-битного звука или 7 каналов 24-битного звука."
Управление MIDI, пультом головного усилителя (AD8HR, AD824) и усилителем мощности
Сетевое устройство NHB32-C предназначено для обработки не только цифрового звука, но и управляющих данных. Благодаря этому NHB32-C можно использовать для управления тремя типами устройств*: MIDI, пультом головного усилителя (для усилителей/АЦП AD824 и AD8HR) или для мониторинга и управления усилителями мощности Tn и PC-1N, подключенных к устройству управления ACU16-C * Одновременно можно использовать только один тип управления.
До 64 каналов звука по одному кабелю Ethernet
Технология CobraNet™ позволяет передавать до восьми пакетов цифрового звука в режиме многоадресной трансляции (от одного ко всем) по одному кабелю CAT-5/100Base-TX. Можно объединить в сеть до восьми устройств NHB32-C, каждое из которых получает и передает четыре пакета, и тогда с помощью технологии CobraNet™ можно получать 64 канала цифрового звука с любого устройства ACU16-C и NHB32-C в сети. Система, объединенная в сеть, с устройствами ACU16-C и NHB32-C может обрабатывать до 64 каналов цифрового звука. Кроме того, для оптимального использования пропускного канала можно совмещать режимы многоадресной и одноадресной (от одного к другому) трансляции, чтобы передавать по сети более 64 каналов цифрового звука.
Дублирование каналов для повышения надежности
Основной и дополнительный порт CobraNet™ встроены в систему, что обеспечивает сеть с дублированием и, следовательно, очень высокую надежность. При сбое одной системой за дело берется другая, что обеспечивает безопасную отказоустойчивую работу.
* Технические характеристики могут быть изменены без предварительного уведомления. Цвета и варианты отделки продуктов могут отличаться от тех, что показаны на иллюстрациях.
