NUAGE

Yamaha вышла на передний край индустрии профессионального звуковоспроизведения еще в 1975 году с выпуском микшера PM1000. Ее мониторы NS10-M STUDIO, цифровая микшерная консоль 02R, процессор эффектов SPX90 и другие продукты прочно вошли в стандартное оснащение ведущих студий мира, став со временем «классикой жанра». DAW-системы стали основной рабочей средой для производства аудио с середины 90-х, а в январе 2005 года Steinberg Media Technologies (далее «Steinberg»), компания, которая благодаря своим передовым технологиям сумела внести существенный вклад в развитие этой перспективной сферы, стала дочерней компанией Yamaha. Это стратегически важное слияние позволяет согласовывать действиям по разработке интегрированных продуктов и систем. Компания Steinberg была создана в 1984 году и быстро стала лабораторией по выработке базовых стандартов в сфере обработки звука, таких как ASIO (Audio Stream In and Out), VST (Virtual Studio Technology) и другие. Эти технологии были использованы в революционных продуктах, включая DAW-приложения Cubase и Nuendo, которые на сегодняшний день насчитывают более 1,5 миллиона пользователей по всему миру. Сотрудничество Yamaha и Steinberg привело к появлению ряда аудиоинтерфейсов и контроллеров, которые в полной мере используют потенциал DAW-приложений Steinberg . Согласованные действия двух лидеров в области аудиотехнологий будут способствовать появлению новых более совершенных решения для широкой сферы применения.

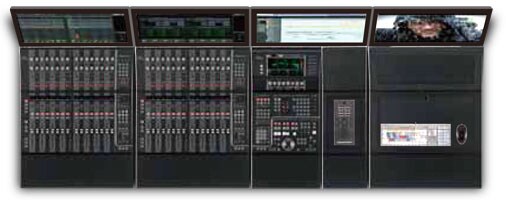

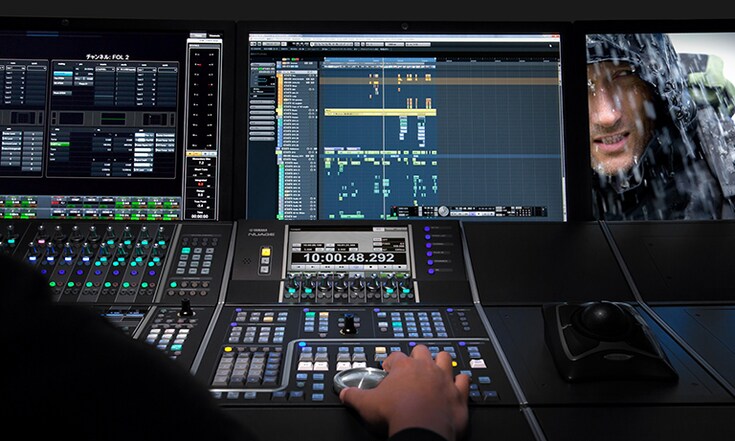

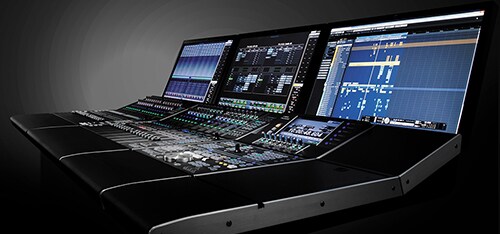

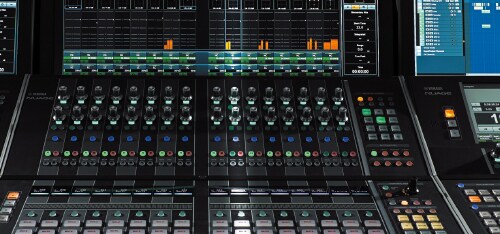

Для отображения канальных фейдеров консоли Nuage в окне микшера программы Nuendo/Cubase используйте любой стандартный 24-дюймовый ЖК-монитор*. Функция Extensive Console View обеспечивает соразмерность средств управления на физической панели с их экранным представлением. Независимо от сложности выполняемой задачи оператор может интуитивно дотянуться до нужных фейдеров, кнопок и регуляторов, не отвлекаясь от работы. *Монитор не входит в комплект поставки, и приобретается отдельно.

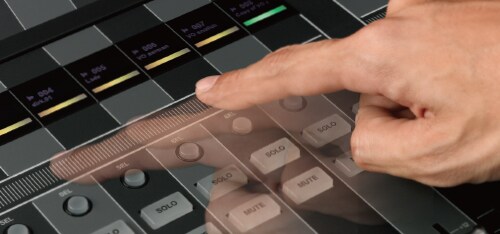

Чтобы выбрать любой канал и просмотреть связанную с ним информацию, проведите пальцем по сенсорной линии слайдера на панели управления Nuage. Символ канала и цвет регулятора тут же меняется в соответствии с изображением в окне Nuendo/Cubase, и вы сразу видите, какой канал выбран для микширования или редактирования. Вы можете легко менять порядок организации каналов, назначая на фейдеры Nuage каналы определенного типа нажатием кнопки, связывая несколько каналов или назначая мастер-шину на крайние фейдеры для удобства доступа к ним.

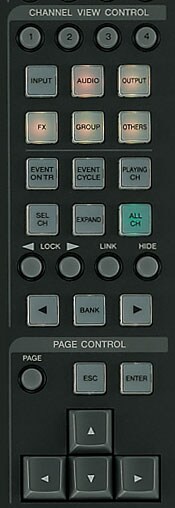

[INPUT] Показать/спрятать входные каналы [AUDIO] Показать/спрятать аудиоканалы [OUTPUT] Показать/спрятать выходные каналы [FX] Показать/спрятать каналы эффектов [GROUP] Показать/спрятать сгруппированные каналы [OTHERS] Показать/спрятать MIDI-каналы, каналы инструментов и другие [EVENT ON TR] При нажатии кнопки показывать только треки, содержащие аудиособытия [EVENT CYCLE] При нажатии кнопки показывать только каналы с аудиособытиями в рамках цикла [PLAYING CH] При нажатии кнопки показать каналы, воспроизведение которых осуществляется в данный момент [SEL CH] Показать только выбранные каналы [EXPAND] Показать только сгруппированные, выходные каналы и каналы эффектов, соединенные с выбранным каналом.

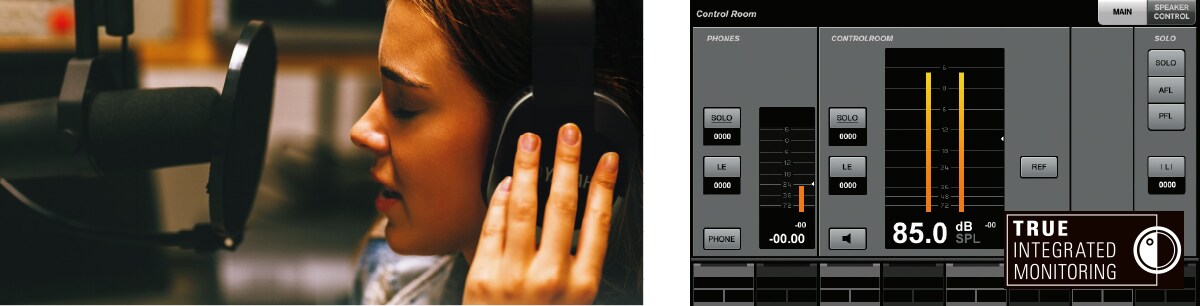

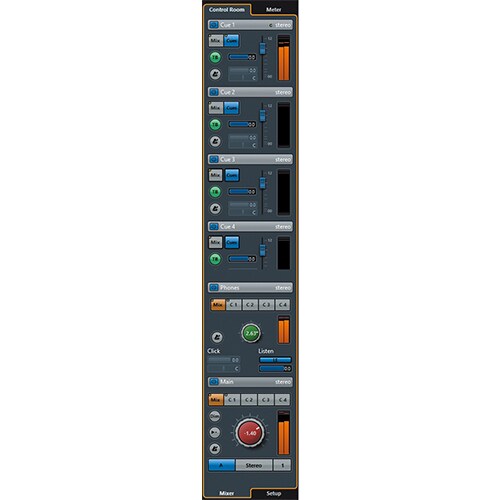

Функция Control Room в Nuendo/Cubase воссоздает в окне программы полноценные средства мониторинга. Те же средства, дублированные на консоли Nuage Master, обеспечивают полнофункциональную среду мониторинга и внутренней связи без необходимости использования дополнительного оборудования.

- До четырех сред мониторинга с разной конфигурацией акустических систем. - Выбор источников мониторинга: MIX, EXTERNAL INPUT и CUE 1-4. - Запоминание до восьми шин ввода/вывода для подключения к источнику MIX. - Запоминание до шести внешних источников для подключения к входам EXTERNAL INPUT. - Канал двусторонней связи и выход на наушники для переговоров. - Переключение режима индикации уровня с Nuendo/Cubase (dB) на SPL.

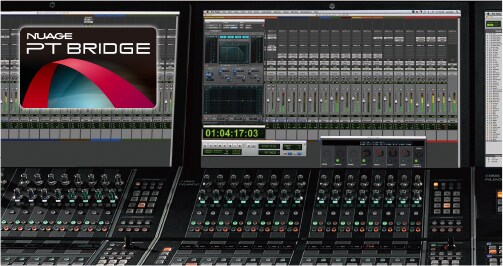

До трех систем Steinberg Nuendo или Avid Pro Tools может быть подключено к системе Nuage и выбрано по желанию. Драйвер Nuage PT Bridge для управления Pro Tools, включенный в это обновление, совместим с OSX 10.9 и обеспечивает полную поддержку Pro Tools на на новейших платформах Mac.

* Одновременно может контролироваться только одна станция Pro Tools. Есть отличия между параметрами Nuendo и Pro Tools, которые могут контролироваться из Nuage.

(Эта функция доступна в Nuage версии 1.5)

Nuage обеспечивает полную поддержку VST-плагина MultiPanner для трёхмерного объемного звука, входящего в состав Steinberg Nuendo. Интерфейс MultiPanner точно воспроизводится на сенсорном экране Nuage Master, создавая оптимальные условия для работы с объемным звуком Dolby Atmos. Это позволяет использовать Nuage для работы с одним из самых быстрорастущих форматов объемного звука с эффектом присутствия.

Этот плагин позволяет работать с 9.1-канальным фоновым миксом и миксом объектов, содержащим до 118 аудиообъектов, на одном дисплее. Оператор может переключаться между режимами фонового микса и микса объектов без необходимости повторного панорамирования. Виды сверху и сзади на дисплее позволяют легко визуализировать положение аудиоизображений на звуковой сцене в трех измерениях. Кроме того, предлагается обширный выбор предустановок траекторий панорамирования, что способствует эффективному звуковому дизайну и плавному изменению звука при перемещении звуковых объектов. Воспользуйтесь новейшими возможностями создания трехмерного звука.

Nuage поддерживает удаленное подключение к системе управления студийными мониторами Yamaha MMP1 Studio, что позволяет управлять выбором источника, уровнями, переключением понижающего микширования, диммером, двусторонней связью и другими функциями непосредственно с помощью физических элементов управления на блоках Nuage Master или Nuage Fader. Поскольку доступ к этим функциям возможен даже без подключения к компьютеру или звуковой рабочей станции, управлять секцией мониторов можно так же быстро, как с помощью микшерного пульта.

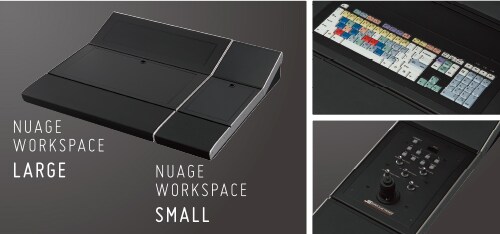

Модули Nuage Workspace точно соответствуют панелям Nuage Fader и Nuage Master по дизайну и размерам. Они позволят удобно разместить компьютерную клавиатуру, устройство для surround-панорамирования, приборы, монтируемые в стандартный 19-ти дюймовый рэк и другие дополнительные элементы. При этом Nuage сохранит эргономичность и внешнее единство стиля. Существуют два типа модулей Nuage Workspace: более крупная модель такого же размера, как и Nuage Fader, а также - меньшая модель, которая добавляется к модулю Nuage Master для увеличения ее ширины до размера стандартного компьютерного монитора 24 дюйма.

Панели Nuage Workspace точно соответствуют модулям Nuage Fader и Nuage Master по дизайну и размерам. Они предназначены для размещения в них компьютерной клавиатуры, устройства для кругового панорамирования, приборов, монтируемых в стандартную 19-дюймовую стойку и других дополнительных элементов. При этом система сохранит эргономичность и внешнее единство стиля. Существуют два типа панелей Nuage Workspace: более крупная такая же по размеру, как и Nuage Fader, а меньшая добавляется к модулю Nuage Master для увеличения общей ширины до размера стандартного компьютерного монитора 24 дюйма. Опора для ладоней модуля Nuage Fader и панель Nuage Workspace имеют углубление, в которое можно установить компьютерную клавиатуру. *На фото показан вариант индивидуальной установки.

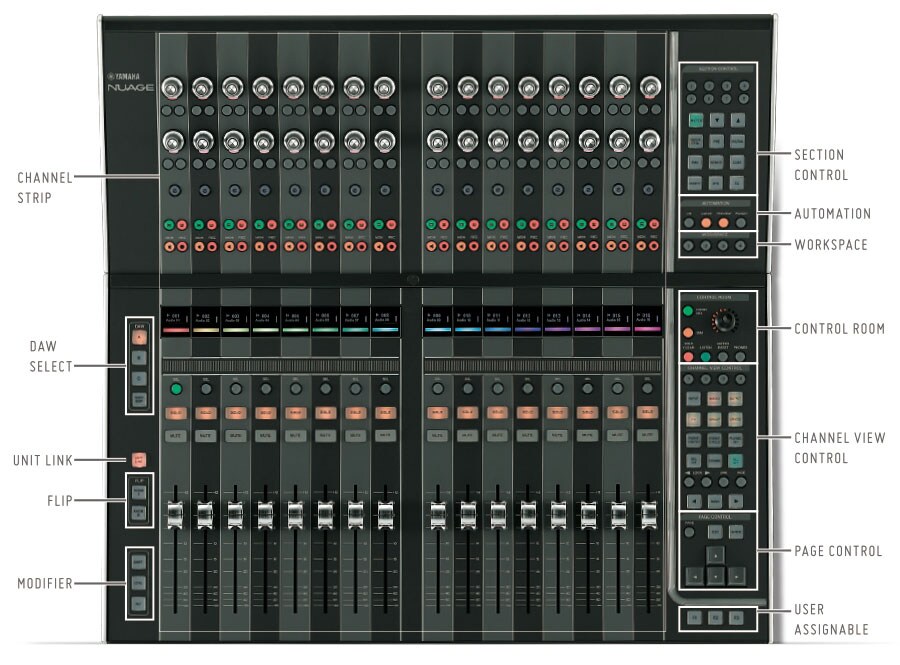

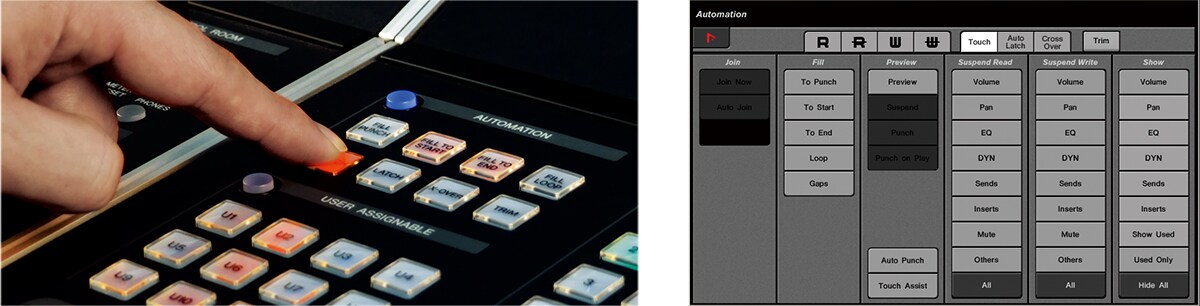

[АВТОМАТИЗАЦИЯ]: доступ к функциям автоматизации.[ПАНЕЛЬ КАНАЛОВ]: каждая канальная линейка имеет чувствительный к касанию 100-мм автоматизированный фейдер, два многофункциональных регулятора и электронную этикетку с названием/значком/цветом канала. [УПРАВЛЕНИЕ ВИДОМ КАНАЛОВ]: выбор категории каналов для редактирования с помощью фейдеров. [CONTROL ROOM]: позволяет управлять функцией Control Room в Nuendo/Cubase для мониторинга и обмена данными. [ВЫБОР DAW]: выбор одного из трех доступных DAW-приложений. [ПЕРЕКЛЮЧАТЕЛЬ]: позволяет с помощью фейдеров управлять параметрами, назначенными на поворотные регуляторы. [ЭКРАННЫЕ СТРАНИЦЫ]: перемещение курсора и смена экранных страниц [УПРАВЛЕНИЕ СЕКЦИЯМИ]: выбор параметров, которые будут управляться многофункциональными регуляторами. [СВЯЗЫВАНИЕ УСТРОЙСТВ]: связывание или разделение управления несколькими устройствами (не более трех). [ПОЛЬЗОВАТЕЛЬСКИЕ НАЗНАЧЕНИЯ]: назначение различных команд и функций на любые комбинации клавиш [РАБОЧАЯ СРЕДА]: вызов окна DAW-приложения с заранее заданными параметрами.

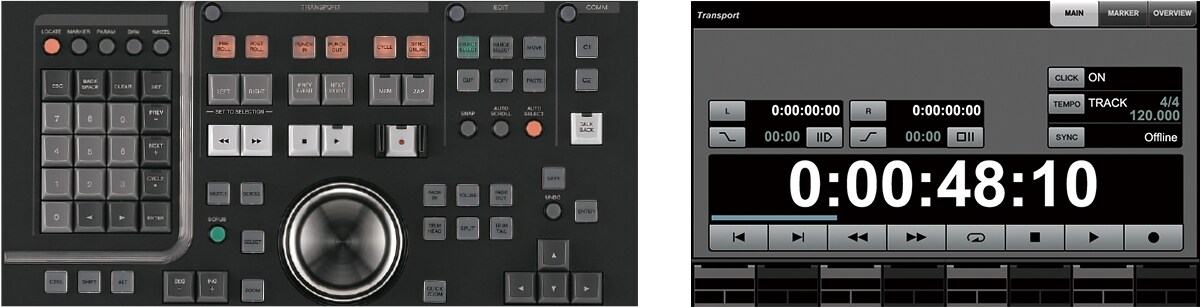

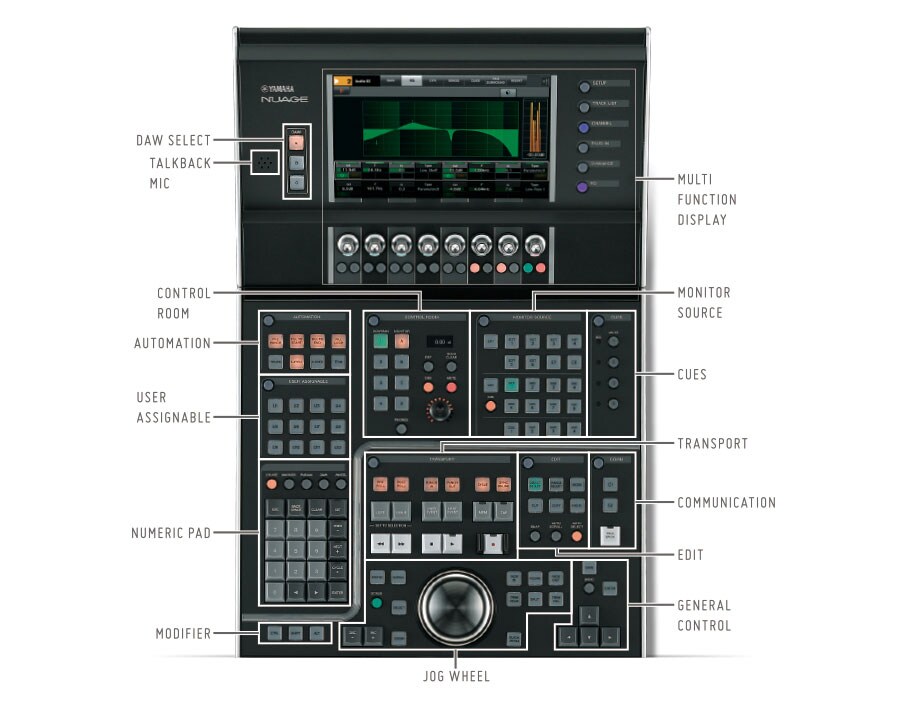

[АВТОМАТИЗАЦИЯ]: доступ к функциям автоматизации. [СВЯЗЬ]: назначение и контроль обратной связи для функции Control Room [CONTROL ROOM]: привязка к функции Control Room в Nuendo/Cubase для переключения с одной группы мониторов на другие, сведения и выполнения других операций. [МЕТКИ]: включение или выключение меток 1-4 в Control Room. [ВЫБОР DAW]: выбор одного из трех доступных DAW-приложений. [РЕДАКТИРОВАНИЕ]: выбор объекта/региона, редактирование методом копирования/вставки и т.п. [ОБЩЕЕ УПРАВЛЕНИЕ]: сохранение файла проекта, перемещение курсора и другие операции. [КОЛЕСО НАСТРОЙКИ]: имеет 6 режимов и 7 функций, используется для управления широкого диапазона параметров. [ИСТОЧНИК МОНИТОРИНГА]: Включение Control Room-источников (8 x EXTERNAL INPUT, 8 x MIX, 4 x CUE). [МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ]: сенсорный экран и сенсорные регуляторы обеспечивают доступ ко всем важнейшим параметрам и операциям. [ЦИФРОВАЯ КЛАВИАТУРА]: шесть переключаемых режимов, возможность установки курсора, маркеров позиции и многое другое. [ТРАНСПОРТ]: управление транспортом, начальная/конечная точки перезаписи, вызов окна проекта. [ПОЛЬЗОВАТЕЛЬСКИЕ НАЗНАЧЕНИЯ]: назначение команд или функций на 12 «пользовательских» кнопок.

Настоящее творчество в работе со звуком начинается с достоверного, нейтрального воспроизведения исходного сигнала. Звук, производимый в студии, сначала должен быть правильно записан, и только потом его можно подвергать творческой обработке. Эта философия Yamaha в полной мере воплощена в интерфейсе Nuage. Технология устранения джиттера JetPLL™, высокоточное цифро-аналоговое преобразование с 32-разрядной обработкой и тщательный подбор компонентов дополнены многочисленными тестами, интенсивным прослушиванием и доводкой параметров с участием лучших в индустрии специалистов. Благодаря огромным усилиям компания интерфейс Nuage I/O обеспечивает непревзойденное качество при производстве контента любого типа.

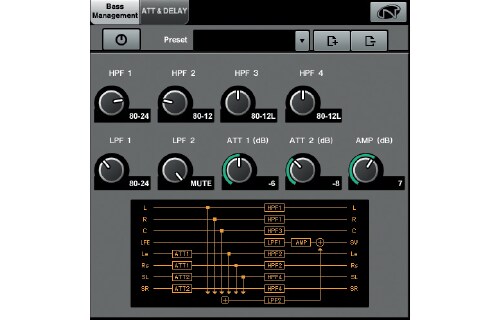

DAW-приложение Nuendo, которое является сердцем системы Nuage, известно как продвинутый инструмент для микширования объемного звука, и чтобы использовать эту возможность по максимуму, Nuage I/O поддерживает полный 7.1-канальный мониторинг. Для создания оптимального мониторинга объемного звука в студии можно использовать функции управления, задержки и громкости баса, которые имеются во встроенном DSP-процессоре.

Модули Nuage I/O трех типов имеют разную конфигурацию входов/выходов: 16 аналоговых, 16 цифровых AES/EBU или 8 аналоговых + 8 цифровых. Для получения нужного сочетания входных/выходных каналов модули можно комбинировать. Возможно каскадное соединение с использованием до восьми модулей Nuage I/O, в этом случае количество каналов в масштабной системе может достигать 128. *Длина кабелей для каскадного подключения не должна превышать 10 м.

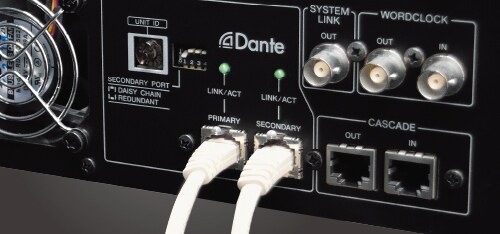

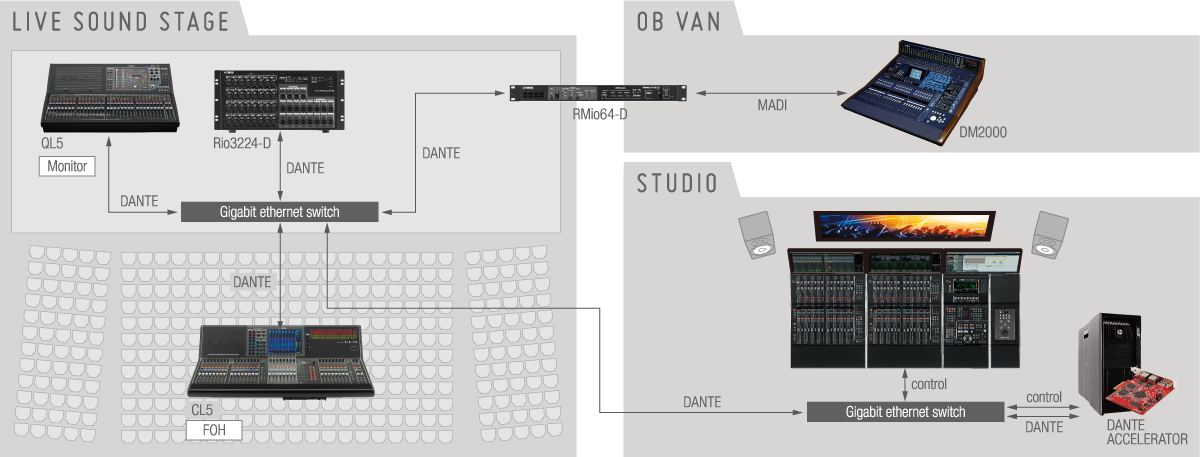

В последние годы появилась новая аудиосеть, которая быстро набрала популярность, и сегодня число держателей ее лицензий по всему миру уже превышает две сотни: это сеть Dante, разработанная компанией Audinate. Благодаря использованию этой технологии в Nuage I/O, стала возможной передача аудиосигнала высокого качества со сверхмалой задержкой по стандартным Ethernet-кабелям в простых и удобных в настройке системах. Второй порт поддерживает резервное соединение, чтобы работа сети не прерывалась, даже в случае сбоя.

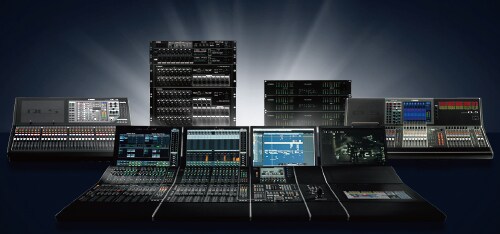

Помимо многоканальной передачи звука с малой задержкой, Dante имеет и другие преимущества. Совместимость с широким спектром устройств, поддерживающих Dante, означает новые возможности расширения для любой системы. Например, микрофонные предусилители в аудиоинтерфейсах серии R (Rio3224-D/Rio1608-D/Ri8-D/Ro8-D) с поддержкой Dante можно дистанционно контролировать с панели управления Nuage Master или Nuage Fader. Кроме того, сигнал можно подавать на консоли серии CL или QL. Функция компенсации усиления, реализованная в моделях серии R, гарантирует, что при дистанционной настройке усиления одного устройства, входной уровень других устройств останется без изменений. Dante/MADI-конвертер RMIO64-D предлагает еще более широкие возможности расширения, обеспечивая полноценное соединение с MADI-системами.

*Обратите внимание, что Nuage НЕ поддерживает устройства серии R с прошивкой версии 4.50 и более новых версий.

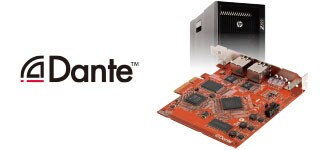

Dante Accelerator, стержневой компонент систем Nuage, представляет собой инновационную интерфейсную плату PCI Express (Windows и Mac), которая обеспечивает передачу многоканального звука с малой задержкой и высокой надежностью. При передаче аудиосигнала через Nuage I/O в DAW-приложение плата обрабатывает до 128 входных и выходных каналов с частотой дискретизации 96 кГц и точной синхронизацией. Второй порт поддерживает резервное соединение для обеспечения максимально надежной работы в любое время. * Последние модели Mac Pro (конец 2013 года) не имеют встроенных слотов PCIe, но поддерживают платы расширения Thunderbolt производства Magma и Sonnet Technologies, которые имеют гнездо PCIe для установки Dante Accelerator.
