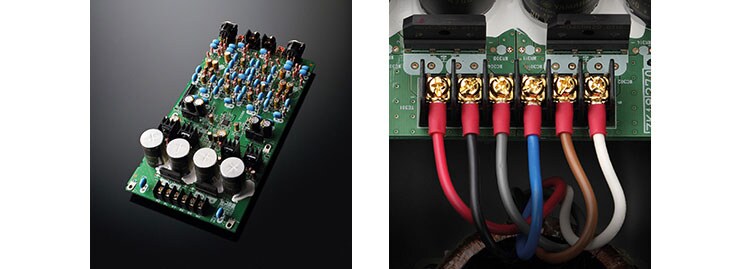

Для того чтобы полностью исключить потери аудиосигнала, в CD-S2100 применена инновационная топология аналоговой части схемы. Обычно сигнал от цифро-аналогового преобразователя подается на выход через схему преобразования тока \ напряжения, сконфигурированную в несколько ступеней. Однако в CD-S2100 сигнал подается на выход в одноступенчатой конфигурации на базе дискретного исполнения схемы преобразования тока \ напряжения. Данная конфигурация с высокой скоростью нарастания выходного напряжения резко снижает потери аудиосигнала по сравнению с многоступенчатой схемой и уменьшает ООС (отрицательную обратную связь), что, исключая даже малейшую потерю аудиоданных, дает в результате естественное пространственное звучание. Цепи после цифро-аналогового преобразователя выполняют балансную передачу сигнала в схемной конфигурации с симметричными сторонами положительной и отрицательной полярностей. Использование балансного соединения с симметричным усилителем мощности с «плавающими» источниками питания A-S2100 позволяет наслаждаться практически безупречным воспроизведением звука без малейших потерь сигнала при передаче.

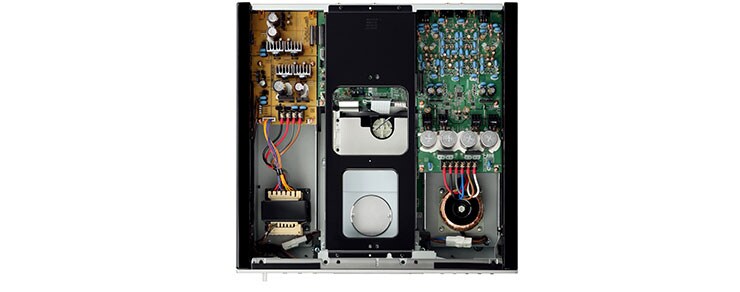

В CD-S2100 применена схема с двумя трансформаторами питания: для цифровых и аналоговых цепей используются отдельные специальные трансформаторы. Взаимное изолирование цифровой и аналоговой частей схемы еще на трансформаторной стадии исключает ухудшение качества звучания из-за наводок и шумов между цифровым и аналоговым модулями — проблему, возникающую при наличии единого источника питания. В результате достигается исключительно чистое воспроизведение аналогового звука с малым уровнем помех. Помимо того, для питания аналоговой части схемы используется тороидальный трансформатор, обеспечивающий стабильную подачу питания с малым рассеянием магнитного потока, а стабилизированная схема соединения обмоток полностью изолирована слева и справа. Тем самым достигается превосходное схемное разделение, чрезвычайно значимое для аппаратуры высокого класса.

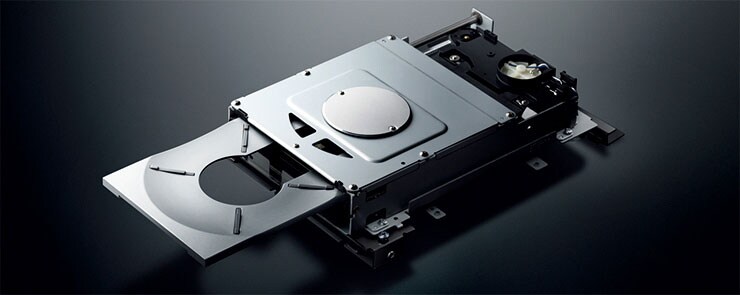

Лоток для CD изготавливается из алюминия повышенной жесткости, уменьшающего вторичные вибрации из-за резонанса диска и высокой скорости его вращения электродвигателем, в результате чего повышается точность считывания аудиосигнала и снижается уровень шума при работе. В дополнение к продуманной конструкции и шикарной текстуре мы выполнили доводку открывания/закрывания лотка, применив специально разработанный решетчатый привод более плавного действия. Мы страстно стремились добиться того, чтобы ощущения от пользования аппаратом были столь же роскошными, как и обеспечиваемое им качество звучания.

В качестве цифро-аналогового преобразователя в CD-S2100 используется ES9016 от ESS Technology, Inc. Мы отобрали его после тщательного изучения всех сильных сторон, к каковым помимо высокоточной обработки 32-битовых аудиосигналов относятся способность обрабатывать большие объемы данных, мощная передача нижнечастотного регистра и высокое разрешение в верхнечастотном регистре. Поскольку встроенный ЦАП генерирует собственный синхронизирующий сигнал, имеется и оригинальная функция устранения джиттера, позволяющая осуществлять цифро-аналоговое преобразование с крайне малым дрожанием синхронизирующих импульсов. Более того, микросхема содержит 8-канальный ЦАП, работающий по принципу двойного дифференциала с использованием 4-канальных ЦАПов с правой и левой сторон соответственно. Это чрезвычайно эффективное устройство обеспечивает подачу на выход высококачественного сигнала с превосходным отношением сигнал/шум, так как в нем применяется схема обработки аналоговых сигналов балансной конфигурации.

For optimum enjoyment of today’s high-resolution audio sources, we designed the CD-S2100 with superior D/A conversion and balanced signal output, and equipped it with a built-in USB DAC function which allows direct input of digital audio (from a computer, etc.). The USB DAC employs an original IC, developed specifically for Yamaha. It has an internal master clock, and can perform low-jitter transmission. The CD-S2100 supports the ASIO 2.3 protocol to take full advantage of the sound quality of the USB DAC function. The ASIO 2.3 protocol is a standard protocol for professional use digital audio or DTM, with a significant sound quality benefit: the ability to achieve lower delay and higher throughput than with a standard OS sound driver. The driver software is the ASIO 2.3 Yamaha Steinberg USB Driver*, and allows high quality playback of digital audio data stored to computer. The unit is compatible with digital audio of up to 192kHz/24-bit resolution and supports DSD native playback.

*The software is available as a free download from the Yamaha web site.

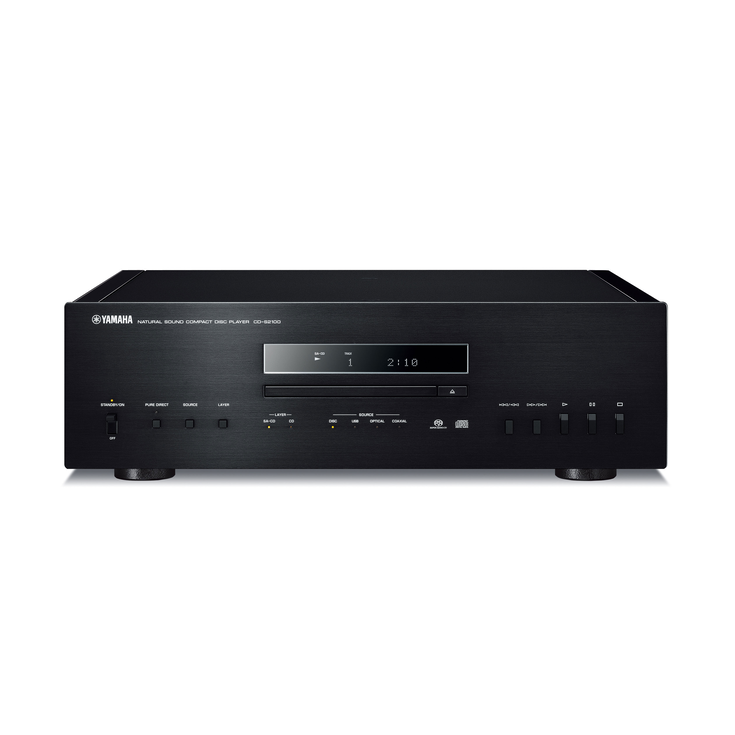

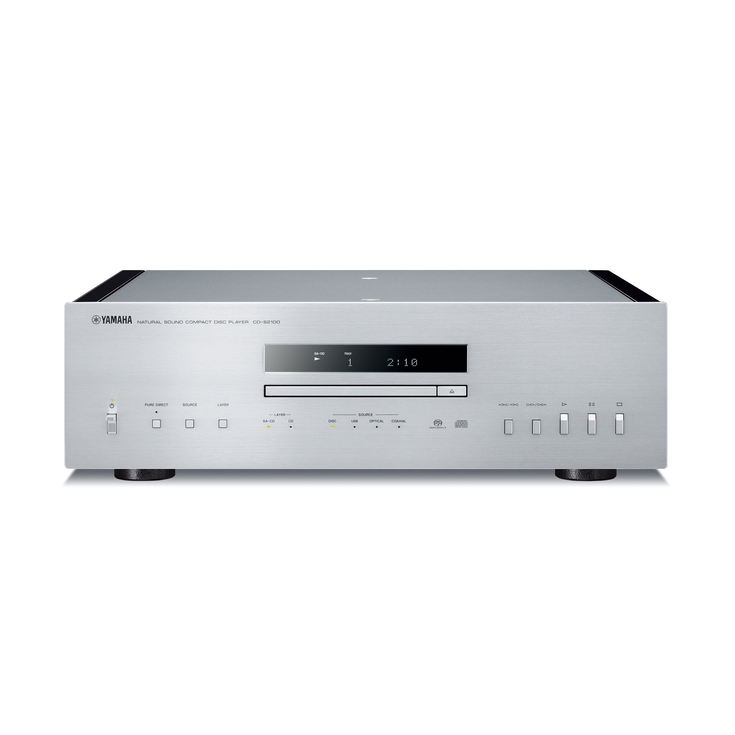

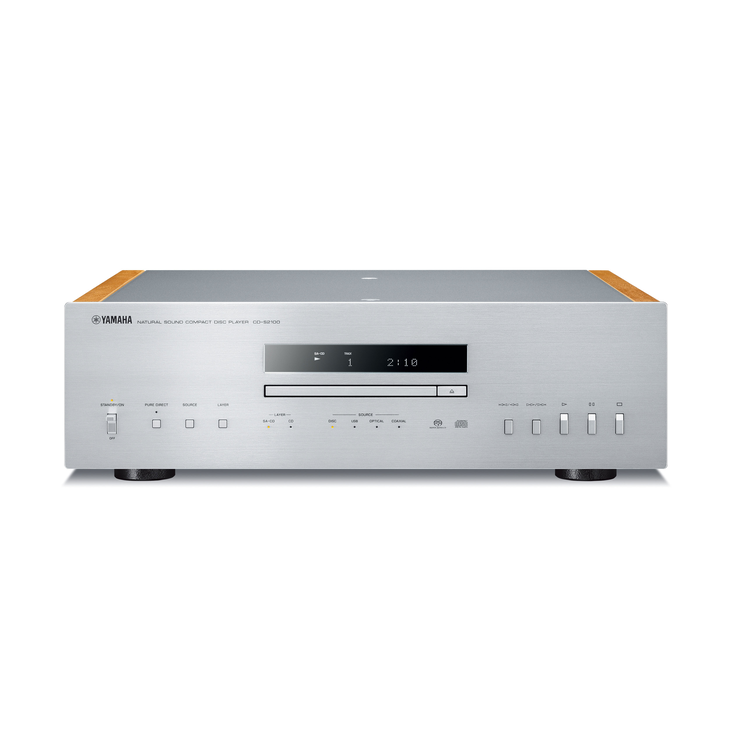

Как внутри, так и снаружи CD-S2100 в полной мере демонстрирует приверженность Yamaha изяществу и высокому мастерству изготовления, корни которой прослеживаются в давней истории компании как одного из ведущих производителей музыкальных инструментов. Соединения между передней панелью и боковыми деревянными стенками — пример мастерского использования передовых технологий обработки и сочленения таких разных по свойствам материалов, как металл и древесина. Зазор между лотком для диска и передней панелью нигде не отклоняется от строго заданной величины. Дисплей в полупрозрачном исполнении превосходно отображает информацию о воспроизводимых треках, а при выключенном питании отлично гармонирует с выполненной в виде тончайших штрихов отделкой алюминиевой передней панели.
