В целом микшеры по своей внутренней структуре делятся на три типа.

(1) Аналоговые микшеры

Аналоговые микшеры используются для регулирования громкости и тембра входных аудиосигналов. Большинство ручек регуляторов и фейдеров находится на верхней панели, благодаря чему потоки сигналов и выстроенная на текущий момент звуковая картина легко отслеживаются. Обычно управление аналоговыми микшерами – интуитивно понятный процесс.

(2) Цифровые микшеры

Цифровые микшеры обрабатывают входные аудиосигналы и регулируют их громкость и тембр с использованием цифровых технологий обработки сигналов. Цифровая обработка позволяет применять такие разновидности регулирования тембра, которые невозможны при использовании аналогового оборудования. Цифровые микшеры способны сохранять положения фейдеров и поворотных регуляторов во встроенной памяти, откуда их можно мгновенно вызывать. Фейдеры и поворотные регуляторы выполняют по нескольку разных функций, поэтому модификации микшеров остаются компактными даже при увеличении числа каналов. Обычно цифровой микшер требует больше опыта для эффективной настройки, но обеспечивает намного больше функциональных возможностей, чем аналоговый.

(3) Активные микшеры

Активные микшеры – это аналоговые микшеры со встроенным усилителем мощности. Это означает, что воспроизведение звука обеспечивается при прямом подключении микшера к акустическим системам. В тех случаях, когда постоянно подключено одно и то же оборудование, для использования активных микшеров надо просто включить питание, что делает эксплуатацию проще и удобнее.

Рекомендуем: полнофункциональные системы сценического звукового оборудования

Полнофункциональные системы СЗО состоят из активного микшера, акустических систем и акустических кабелей. Они легко конфигурируются, легко транспортируются ввиду малой массы и компактности и отлично подходят для небольших мероприятий и ансамблей с малым числом участников.

Число микрофонных и линейных входных каналов

Число входных каналов в микшере имеет чрезвычайно большое значение, означая количество микрофонов и музыкальных инструментов, сигналы которых могут обрабатываться. Наряду с общим числом входных каналов микшера необходимо учитывать и то, сколькие из этих каналов подходят для микрофонов, являются ли линейные входные каналы исключительно монофоническими и принимают ли входы стереосигналы.

К примеру, при использовании микшера с ансамблем как минимум восемь входных каналов могут понадобиться для микрофонов, снимающих звук с ударной установки. В этом случае следует выбрать такую модель, которая имеет достаточно каналов, совместимых с микрофонами.

К микшеру с множеством стереоканалов можно подключить несколько устройств, подающих на выход стереосигналы (например, синтезаторов). Микшер, имеющий блоки эффектов, такие как компрессоры или реверберация, рекомендуется для ситуаций, когда на вход подается вокал. И наконец, микшер, который можно подключить к персональному компьютеру через USB-порт, рекомендуется для домашних студий звукозаписи.

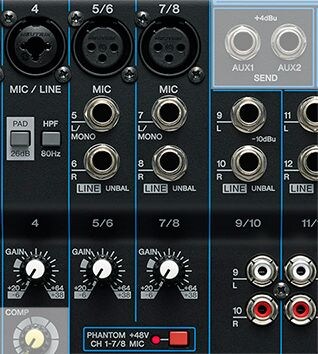

Микрофонный входной канал

Аудиосигналы, снимаемые микрофоном, очень слабые, в связи с чем должны усиливаться предварительным усилителем (GAIN) микшера. Микрофоны подключаются к разъемам с маркировкой MIC. Примечание: в случае использования конденсаторного микрофона требуется фантомное питание (часто помечено как «+48V»).

- Линейный входной канал

Устройства линейного уровня, такие как клавишные инструменты и CD-проигрыватели, подключаются к разъемам с маркировкой LINE.

В таких случаях обычно используются кабели с phone-соединителями и штырьковыми соединителями типа RCA, подключаемые к соответствующим разъемам.

Если у одного и того же канала есть как вход MIC, так и вход LINE, используйте разъем LINE. Если один и тот же разъем используется как в режиме MIC, так и в режиме LINE, уменьшайте уровень сигнала нажатием кнопки PAD, чтобы звук не искажался (помните, что линейные сигналы имеют более высокий уровень, чем микрофонные).

Советы

Иногда в качестве и микрофонного, и линейного разъема используется комбинированное гнездо (т. н. комбо-джек). Если используете линейный вход, нажимайте кнопку PAD, чтобы более громкие линейные сигналы не искажались.

(1) Эквалайзеры

Микшеры оснащены эквалайзерами, регулирующими тембр каждого канала. Одни эквалайзеры имеют всего 2 полосы для регулирования низких и высоких частот; другие же являются 3-полосными, позволяя изменять звучание путем усиления или урезания низких, средних и высоких частот. Некоторые 3-полосные эквалайзеры имеют функцию MID-sweep [Охват средних], способную корректировать те средние частоты, которые присущи большинству музыкальных инструментов и певческих голосов. Чем больше предусмотрено частотных полос, тем детальнее может быть формируемое звучание.

(2) HPF (High Pass Filter) [ФВЧ (Фильтр высоких частот)]

ФВЧ отсекает ненужные низкие частоты на входе. Функция ФВЧ есть у большинства микрофонных и микрофонно-линейных входов, но у некоторых специализированных линейных входов ее может не быть.

Фильтры высоких частот нередко применяются к педальной тарелке, малому барабану и вокалу для отсечки ненужных низких частот и, как результат, получения более чистого звука. Помимо того, они используются для исключения появления нежелательных «хлопков» в микрофоне, снимающем голос (например, при произнесении речи).

(3) PAN [Панорама]

Эта функция позволяет регулировать соотношение выходов при воспроизведении звука от левой и правой акустических систем. Она применяется для расширения звукового образа или для позиционирования его входных составляющих в соответствии с расположением исполнителей на сцене. Звучание стереоканалов изначально заложено в стереообраз, поэтому для регулирования баланса между левой и правой АС используется регулятор BAL [Баланс].

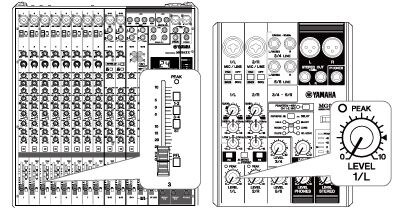

(4) Фейдеры/поворотные регуляторы уровня

Эти органы управления позволяют регулировать громкость каждого канала, группы, стереовыхода и т. п. Ползунковые регуляторы (фейдеры) обеспечивают быстрое изменение громкости, хотя на некоторых микшерах она регулируется поворотными ручками.

С микшера на выход могут подаваться аудиосигналы различных отдельных каналов. Используемая конфигурация подачи сигналов на выход зависит от потребностей конкретного мероприятия. Так, например, аудиоматериал, предназначенный для публики, выводится на основные акустические системы, а аудиоматериал для исполнителей – на мониторные АС на сцене. Разъемы STEREO OUT [Стереовыход] обычно используется для вывода аудиоматериала на публику, AUX SEND [Дополнительная отправка] – для вывода на мониторные АС исполнителей, MONITOR OUT [Выход на мониторы] – для вывода на мониторные АС, используемые при микшировании аудиоконтента в студии, GROUP OUT [Групповой выход] – для вывода сразу нескольких сигналов, REC OUT [Выход для записи] – для подключения к звукозаписывающему устройству, а PHONES [Наушники] – для подключения наушников.

(1) Шина AUX

Шина AUX [Дополнительная] – это электрическая схема для передачи сигналов на внешние устройства. Она может использоваться для передачи сигналов на мониторные АС исполнителей отдельно от главного выхода или на внешние записывающие устройства и устройства для создания эффектов. Микшер с множеством отправок через шину AUX следует выбрать в том случае, если в ансамбле много участников или если нужно передавать исполнителям раздельные мониторные сигналы с индивидуально выстроенными балансами.

(2) Шина GROUP

Шина GROUP [Группа] – это электрическая схема для управления несколькими каналами одновременно. Например, если у вас восемь микрофонов (для восьми каналов), расположенных по периметру ударной установки, и вам нужно повысить или понизить громкость звучания всей установки, точно поднять или опустить фейдеры всех восьми каналов – непростая задача. Если же все эти каналы объединены в одну группу, громкость всей ударной установки можно повышать или понижать с поддержанием одного и того же баланса, просто поднимая или опуская фейдер группы.

(3) Шина STEREO

Шина STEREO [Стерео] – это электрическая схема для объединения отдельных входных сигналов, поступающих в микшер, или сигналов шины GROUP, регулирования общего уровня громкости и вывода результирующего аудиосигнала через стереофонические выходные разъемы.
